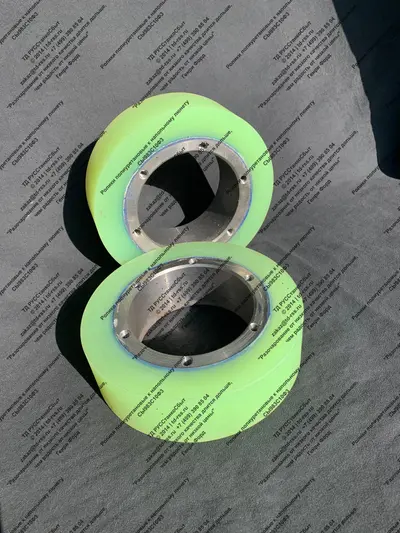

Ролики полиуретановые к напольному люнету станка СА983С10Ф3 — запасная часть напольного люнета токарно-фрезерного станка СА983С10Ф3. Деталь применяется в составе напольного люнета, взаимодействует с корпусом люнета и заготовкой, и соответствует каталожному обозначению изделия. Полиуретан обеспечивает высокую износостойкость и упругость, поглощая вибрации и обеспечивая плавный контакт с вращающейся деталью без задиров. В отличие от металлических или бронзовых аналогов, такие ролики минимизируют закатывание стружки в поверхность заготовки и подходят для черновой/получерновой обработки. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

Втулка переходная — адаптер для установки режущего инструмента и патронов в конусное отверстие шпинделя токарного станка. Обеспечивает преобразование конусности шпинделя под различные размеры инструментов и обеспечивает центрирование и надёжную фиксацию. Деталь применяется в составе шпиндельной бабки, взаимодействует со шпинделем и центрами, и соответствует каталожному обозначению для станков 1Н65, 1М65, РТ117, РТ817 и т.д. Втулка выполнена с точно обработанной внутренней конусной поверхностью, обеспечивающей плотное сопряжение. Конусность и размеры соответствуют стандартам Морзе или метрическим стандартам в зависимости от типа станка. Качество обработки гарантирует минимальное биение при вращении. При заказе уточняйте точный тип конусности (Морзе или метрическая) для вашего станка. Перед использованием очистите конусные поверхности от грязи и стружки.

Центр для шпиндельной бабки ДИП500 — запасная часть шпиндельной бабки токарно-винторезного станка ДИП500, 1М65, 1Н65, 165. Центр (ф. 100 мм) устанавливается непосредственно в шпиндель шпиндельной бабки (передней бабки, коробки скоростей) токарно-винторезных станков ДИП500, 1М65, 1Н65, 165 для токарной обработки заготовок без патрона. Он фиксирует один конец детали, передавая вращение от шпинделя, обеспечивает точное позиционирование и центровку для обточки, сверления или нарезания резьбы. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

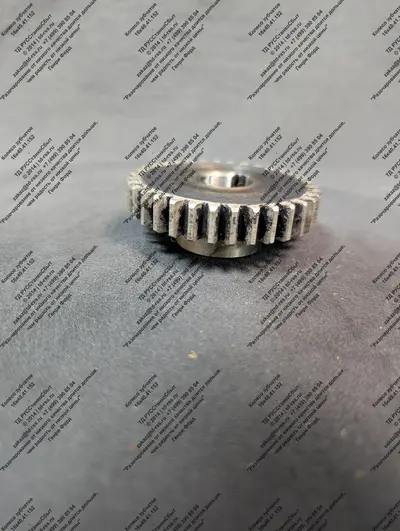

— запасная часть каретки суппорта токарно-винторезного станка 16К40. Деталь применяется в составе суппортной группы, взаимодействует с механизмами подачи, и соответствует каталожному обозначению 16к40.41.152. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

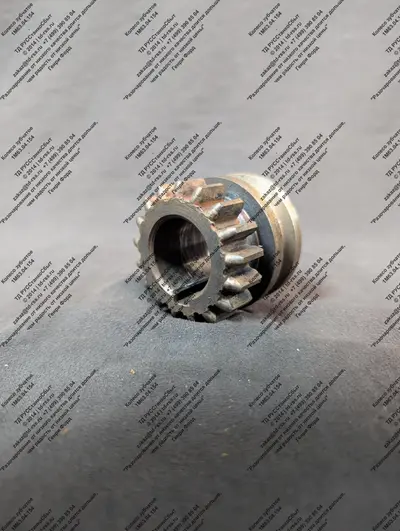

— запасная часть каретки токарно-винторезного станка 1М63 (ДИП-300, 163). Деталь применяется в составе каретки, взаимодействует с шестерней 1М63.04.153 и элементами механизма поперечной подачи, и соответствует каталожному обозначению 1м63.04.154. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть коробки скоростей шпиндельной бабки токарного станка 1М63 (ДИП‑300, 163, 1М63Н), устанавливаемая в механизме переключения скоростей. Деталь относится к позиции 39 по кинематической схеме коробки скоростей, число зубьев z=25, модуль m=3, ширина обода 12 мм, и соответствует каталожному обозначению 1М63.02.263. При подборе рекомендуется сверять артикул, позицию 39 по схеме коробки скоростей и совместимость с конкретной модификацией станков 1М63 / 163, а также применимость для специальных станков РТ301 и РТ30102 по каталогу и эксплуатационной документации

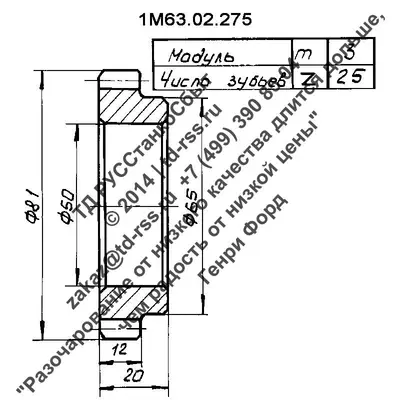

— запасная часть шпиндельной бабки (коробки скоростей) токарно-винторезного станка 1М63 (ДИП-300, 163). Деталь применяется в составе механизма шпиндельной бабки и соответствует каталожному обозначению 1М63.02.275. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

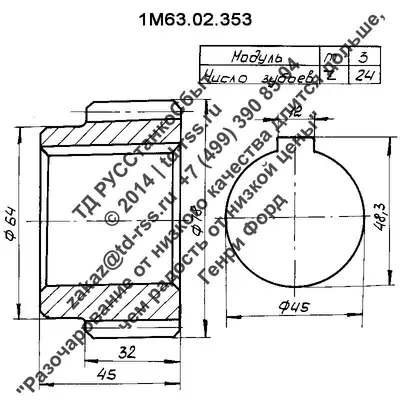

— запасная часть шпиндельной бабки (коробки скоростей) токарно-винторезного станка 1М63 (ДИП‑300, 163, 1М63Н). Деталь установлена на валу IV оси коробки скоростей, соответствует каталожному обозначению 1М63.02.353 и имеет позицию 63 на чертеже. Число зубьев z24, модуль m3, ширина обода 32 мм. Колесо применяется в составе коробки скоростей станков 1М63, 1М63Н, 163 (ДИП‑300), а также используется как каталожная запчасть для ремонтных и восстановительных работ, в том числе при поставках для спецстанков на базе 1М63. При подборе рекомендуется сверять артикул 1М63.02.353, позицию по схеме и совместимость с конкретной модификацией шпиндельной бабки станка.

— запасная часть шпиндельной бабки токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63), а также специальных токарно-накатных станков РТ301 и РТ30102. Деталь применяется в составе механизма шпиндельной бабки и соответствует каталожному обозначению 1М63Б.20.189, позиция 13 по кинематической схеме. При подборе рекомендуется сверять артикул 1М63Б.20.189, позицию 13 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1М63Н (ДИП-300, 163, 1М63), РТ301 и РТ30102

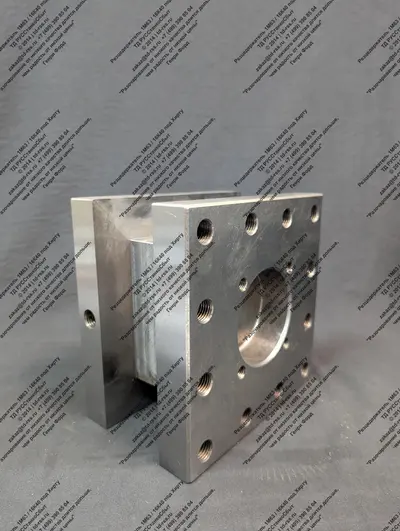

Резцедержатель — запасная часть суппорта токарно-винторезного станка 1М63 / 16К40 с зубьями Хирта (под Хирту). Деталь применяется в составе суппорта и предназначена для установки и фиксации режущего инструмента, соответствует каталожной позиции изделия. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

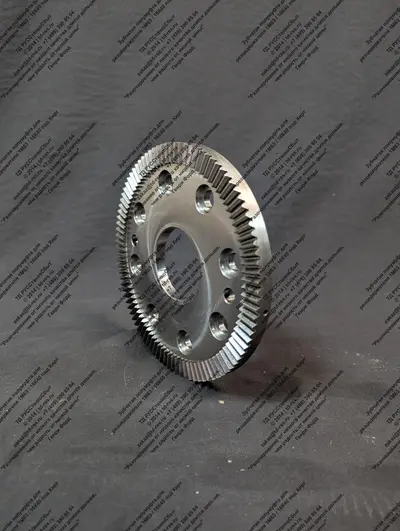

Зубчатая полумуфта — запасная часть резцедержателя токарно-винторезного станка 1М63 / 16К40 (Хирт). Деталь применяется в составе резцедержателя и обеспечивает сопряжение элементов узла, соответствует каталожному обозначению изделия. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

Воротник 1П756ДФ3.40.456 — кольцевая корпусная деталь для 4-позиционной головки 1П756ДФ3.40.000 соответствует позиции № 28 токарного станка с ЧПУ 1П756ДФ3. Воротник 1П756ДФ3.39.456 — кольцевая корпусная деталь для 8-позиционной головки 1П756ДФ3.39.000 соответствует позиции № 24 токарного станка с ЧПУ 1П756ДФ3. D = 295 мм, d = 245 мм. Воротник обеспечивает осевую фиксацию инструментального диска относительно корпуса головки и ограничивает осевое перемещение элементов тормозного механизма при индексировании. Работает в сопряжении с фланцем (D = 300 мм, d = 245 мм, поз. 23) и уплотнительным кольцом (D = 300 мм, d = 258 мм, L = 14 мм, поз. 25). Контактные поверхности шлифованы; фиксация к корпусу — через резьбовые отверстия во фланце. Материал — конструкционная сталь. Признаки износа: увеличение торцевого биения инструментального диска, утечки масла или СОЖ через корпус головки. При замене рекомендуется одновременная замена сопрягаемых колец и проверка посадочных поверхностей корпуса. Подбор по чертежу 1П756ДФ3.39 (поз. 24) или 1П756ДФ3.40 (поз. 28).

Командоаппарат (герконовое кольцо) — электрический датчик углового положения для автоматической револьверной головки токарного станка с ЧПУ 1П756ДФ3. Устанавливается в сборочный узел как позиция 16 (в 4-позиционной 1П756ДФ3.40.000) или позиция 45 (в 8-позиционной 1П756ДФ3.39.000) по соответствующему сборочному чертежу. Принцип работы: герконовое кольцо несёт набор герметичных магнитоуправляемых контактов (герконов), расположенных с угловым шагом, соответствующим позициям головки. При совмещении каждого герконового элемента с постоянным магнитом на вращающемся узле командоаппарата происходит замыкание цепи: сигнал поступает в систему ЧПУ, разрешая торможение и фиксацию позиции по зубчатому соединению Хирта. Данное исполнение предназначено для уточнения в зависимости от варианта головки (4- или 8-позиционная). Технические параметры и схема подключения берутся из документации конкретной модификации станка. Признаки неисправности: нестабильная остановка головки, ложные срабатывания или отсутствие сигнала позиции, аварийный останов ЧПУ. Подбор по чертежу головки 1П756ДФ3.40 (поз. 16) или 1П756ДФ3.39 (поз. 45).

— запасная часть шпиндельной бабки (коробки скоростей) специального трубонарезного станка моделей 1А983 и 1Н983. Деталь работает в составе кинематической цепи главного движения, передаёт крутящий момент от привода через зубчатые передачи шпиндельной бабки и соответствует каталожному обозначению 1Н983.20.186. При подборе рекомендуется сверять артикул, исполнение шпиндельной бабки и совместимость с конкретной модификацией трубонарезного станка 1А983/1Н983

Вал 6Т83Г‑1.60.272Б — запасная часть привода подач вертикально‑фрезерных станков 6Т83Г и 6Т83, относящаяся к узлу механических перемещений консоли/стола. Деталь применяется в механизме подач станков серии 6Т82/6Т83 и поставляется как вал привода в сборе с посадочными местами под подшипники и зубчатые колёса, с каталожным обозначением 6Т83Г‑1.60.272Б. Вал участвует в передаче крутящего момента от коробки подач к винтам продольной, поперечной или вертикальной подачи (в зависимости от конкретной кинематической схемы 6Т83Г). При подборе рекомендуется сверять артикул, привязку к узлу подач (по паспорту станка) и совместимость с конкретной модификацией 6Т83Г

Ролики упрочнения металла — запасная часть накатного оборудования токарно-накатных станков (РТ301, РТ30101, КЖ1840, КЖ1841, КЖ1842, КЖ 1843, КЖ1844). Деталь применяется в составе накатного устройства, взаимодействует с гидроцилиндрами и заготовкой. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

Приводные зубчатые колёса — элементы планетарного редуктора привода автоматического индексирования револьверной головки токарного станка с ЧПУ 1П756ДФ3. Входят в кинематическую цепь, передающую вращение от серводвигателя к инструментальному диску головки. Для 8-позиционной головки 1П756ДФ3.39.000 в планетарном редукторе (водило, поз. 8) установлены следующие колёса по спецификации: три сателлита — z = 20, m = 2, L = 43 мм (поз. 18); центральное колесо — z = 79, m = 2, L = 74 мм (поз. 16); венечное кольцо — z = 82, d = 250 мм, m = 2 (поз. 33); сопряжённые колёса — z = 48, m = 1 (поз. 10); z = 22, m = 2, L = 33 мм (поз. 29); зубчатое кольцо — z = 12, m = 2, L = 47 мм (поз. 28). Материал колёс — легированная сталь с цементацией и закалкой зубьев, степень точности — в соответствии с требованиями кинематики редуктора. Признаки износа: повышенный шум при ускоренном перемещении головки, увеличение времени индексирования, нарушение плавности хода. Замена сателлитов производится комплектом (3 шт.) с одновременным контролем центрального колеса и водила. Подбор по чертежу 1П756ДФ3.39 (поз. 16, 18, 28, 29, 33) или 1П756ДФ3.40 по соответствующим позициям.

— запасная часть задней бабки токарно-винторезных станков 1К62 и 1К625, представляющая собой подвижную в осевом направлении гильзу для установки центра или режущего инструмента. Деталь соответствует каталожному обозначению 1К62.03.36 и входит в комплект задней бабки 1К62.03.01, взаимодействуя с винтом задней бабки 1К62.03.37/16. Конструкция обеспечивает осевое перемещение от винтовой пары с фиксацией рукояткой задней бабки. При подборе рекомендуется сверять артикул 1К62.03.36, тип (ремонтная/стандартная), диаметр и исполнение задней бабки конкретного станка 1К62 или 1К625 по чертежу и паспорту оборудования.

ОРИГИНАЛЬНАЯ ЗАПАСНАЯ ЧАСТЬ // В НАЛИЧИИ

— запасная часть фартука токарно‑винторезного станка 1М63 (1М63Н, ДИП‑300, 163), а также его специальных исполнений РТ301 и РТ30102, поставляемая ТД РУССтанкоСбыт. Деталь устанавливается в фартук 1М63Н.60.000, входит в механизм передачи вращения от ходового вала к узлам фартука и кинематически взаимодействует с рядом зубчатых колес и вал‑шестерен (в том числе вал‑шестерней 1М63.61.231 и реечным валом‑шестерней 1М63.61.154). При подборе рекомендуется сверять артикул 1М63Б.61.193, исполнение фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300 и РТ301/РТ30102 по паспорту и каталогу запчастей.

Корпус головки УГ9326.0000.003 — несущий корпусной узел автоматической головки УГ9326-06. Каталожное обозначение УГ9326.0000.003, позиция 34 по кинематической схеме. Корпус является базовым элементом, в котором размещены шпиндель (п.22), планетарный редуктор (п.21, 35, 37, 18), механизм фиксации (п.46, 29) и блок СОЖ (УГ9326.0000.007). Воспринимает суммарные нагрузки от усилия резания при крутящем моменте до 2,8 кН·м. Габариты головки с корпусом: 520×335×335 мм, масса в сборе — 130,7 кг. При подборе сверять артикул УГ9326.0000.003, позицию 34 и исполнение головки.

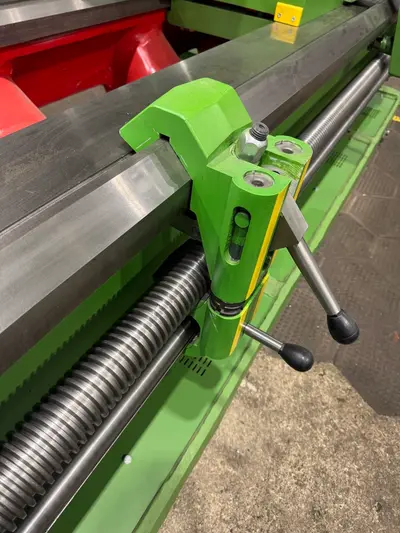

Поддержка винта вала 1Н65.12.001СБ — запасная часть станины токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65), устанавливаемая на передней стенке станины и служащая для поддержки ходового винта и ходового вала, предотвращая их провисание на больших расстояниях между опорами. Деталь представляет собой чугунный кронштейн‑опору с бронзовыми втулками, крепящийся к станине болтами, имеет регулировку по высоте, применяется на станках с увеличенной длиной между центрами (РМЦ 5000 мм и более для 1Н65/1М65, а также на тяжелых станках РТ117, РТ817, РТ917 уже с РМЦ 3000 мм) и соответствует каталожному обозначению 1Н65.12.001СБ (аналог 1М65‑5.12.001СБ). При подборе рекомендуется сверять артикул, исполнение поддержки и требования по длине РМЦ конкретного станка 1Н65/1М65/165, РТ117, РТ817, РТ917 по паспорту и каталогу запчастей

— узел подачи смазочно-охлаждающей жидкости автоматической головки УГ9326-06. Каталожное обозначение УГ9326.0000.007. Блок обеспечивает подвод СОЖ непосредственно к зоне резания через инструментальный диск головки, что необходимо при токарной обработке с интенсивным теплообразованием. Конструктивно размещён в корпусе головки (п.34, арт. УГ9326.0000.003). При подборе сверять артикул УГ9326.0000.007 и совместимость с конкретной модификацией УГ9326.

Статор — неподвижная часть электродвигателя привода автоматической головки УГ9326-06. Позиция 27 по кинематической схеме. Статор в паре с ротором (п.26) образует встроенный электропривод головки мощностью 0,37 кВт, обеспечивающий поворот инструментального диска по командам системы ЧПУ. Электродвигатель работает в режиме однонаправленного вращения (одностороннее направление для серии УГ9326). При подборе указывать модель головки УГ9326-06, позицию 27 кинематической схемы и параметры электросети станка.

— запасная часть шпиндельной бабки (коробки скоростей) токарно‑винторезных станков 163, 1М63 и 1М63Н (ДИП‑300). Деталь применяется в механизме переключения скоростей шпиндельной бабки, работает совместно с вилками 1М63.21.028 и 1М63.21.029 и соответствует каталожному обозначению 1М63.02.072. При подборе рекомендуется сверять артикул, исполнение шпиндельной бабки и совместимость с конкретной модификацией станка.

Золотники — золотниковые (распределительные) клапаны гидравлической системы зажима инструментальных блоков в автоматической 4-позиционной револьверной головке 1П756ДФ3.40.000. По спецификации (поз. 37) устанавливаются в количестве 12 штук на одну головку. Золотник обеспечивает переключение потоков гидравлического давления при фиксации и разжиме инструментальных блоков в позициях головки. Каждый золотник работает в своём гнезде в корпусе диска, управляя зажимом конкретного позиционного отверстия. Конструкция — прецизионный поршневой клапан с малым зазором в отверстии; требуется чистота рабочей среды. Признаки неисправности: ненадёжный зажим инструментального блока, самопроизвольное смещение инструмента при резании, утечки масла в зоне диска. Загрязнение рабочего тела (стружка, загрязнённое масло) является наиболее частой причиной выхода золотника из строя. Подбор по чертежу 1П756ДФ3.40 (поз. 37, комплект 12 шт.)

Вал 2840П.64.181 — запасная часть металлорежущего оборудования, применяется в составе кинематической цепи станка модели 2840П. Точные параметры и применяемость уточняются по конструкторской документации и паспорту станка

Поставка и изготовление патронов для металлообрабатывающих станков — услуга ТД РУССтанкоСбыт по комплектации станков патронами и изготовлению специальных патронов по техническим требованиям заказчика. Выполняется поставка трёхкулачковых самоцентрирующих, четырёхкулачковых независимых, цанговых, мембранных, магнитных и специальных патронов для токарных, токарно-карусельных, сверлильных и расточных станков, а также изготовление поводковых, планшайбовых и специализированных патронов нестандартной конфигурации. Возможна поставка и изготовление единичных патронов для ремонта или переоснащения конкретного станка, а также серийных партий для производственных предприятий с соблюдением требуемого диаметра, типа крепления (фланцевое, резьбовое), конструкции кулачков и точности центрирования. При оформлении заказа рекомендуется указать модель станка, посадочный диаметр и тип шпинделя, диаметр обрабатываемых заготовок и требования к точности зажима.

— запасная часть шпиндельной бабки специального трубонарезного станка 1Н983 (1А983). Деталь применяется в составе механизма шпиндельной бабки и соответствует каталожному обозначению 1Н983.20.274. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка. При установке вала обеспечьте соосность с направляющими станка.

— запасная часть шпиндельной бабки (коробки скоростей) токарно‑винторезных станков 1А64 (164, ДИП‑400), а также тяжёлых токарно‑винторезных станков моделей РТ117 и РТ817. Деталь применяется в составе механизма шпиндельной бабки и в каталожной документации указана как вал для узла «шпиндельная бабка» без дополнительного разветвления по осям. При заказе рекомендуется уточнять тип исполнения шпиндельной бабки (6‑ или 8‑шлицевое). При подборе рекомендуется сверять артикул с паспортом станка или интерактивным каталогом 1А64 и уточнять совместимость с конкретной модификацией шпиндельной бабки

Зубчатое колесо пятой оси 165.02.439 — запасная часть шпиндельной бабки токарно-винторезных станков 1М65, 1Н65, ДИП500 и 165. Деталь применяется в составе трансмиссии шпиндельной бабки совместно с восьмишлицевым валом пятой оси, обеспечивая передачу вращательного момента на шпиндель для выбора необходимого режима металлообработки, и соответствует каталожному обозначению 165.02.439. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

Вал 2825П.20.185 — запасная часть коробки скоростей станка глубокого сверления и растачивания отверстий 2825П. Деталь входит в кинематическую цепь коробки скоростей, передаёт вращение между элементами привода и соответствует каталожному обозначению 2825П.20.185. При подборе рекомендуется сверять артикул, исполнение коробки скоростей и совместимость с конкретной модификацией станка.

Вал 2825П.24.180 — запасная часть коробки подач станка для глубокого сверления и растачивания отверстий 2825П. Деталь входит в кинематическую цепь коробки подач, передаёт вращение от привода к механизмам перемещения и соответствует каталожному обозначению 2825П.24.180. При подборе рекомендуется сверять артикул, исполнение коробки подач и совместимость с конкретной модификацией станка

в корпусе автоматической 4-позиционной револьверной головки 1П756ДФ3.40.000 токарного станка с ЧПУ 1П756ДФ3, по спецификации (поз. 47) устанавливаются в количестве 4 штук. Втулки обеспечивают герметичность переходных каналов СОЖ между неподвижным корпусом и вращающимся инструментальным диском. Эластомерный материал допускает небольшой угловой ход при индексировании без разрушения уплотнения. Рабочая среда — водоэмульсионные и масляные СОЖ, применяемые при токарной обработке с ЧПУ. Признаки износа и необходимости замены: утечка СОЖ в область привода головки, потёртости резины, трещины или деформация посадочных поясков. Замена производится комплектом (4 шт.) при каждом плановом ТО узла охлаждения головки. Подбор по чертежу 1П756ДФ3.40 (поз. 47) или по образцу. Совместимость уточняется по исполнению: 4-позиционная (1П756ДФ3.40) или 8-позиционная (1П756ДФ3.39) РГ.

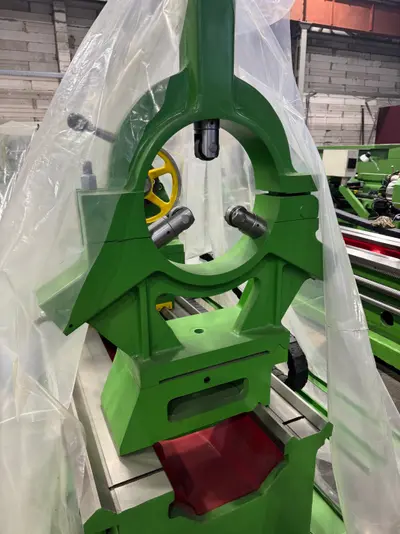

Изготовление и поставка люнетов для токарных станков — услуга ТД РУССтанкоСбыт по производству неподвижных и подвижных люнетов по образцу или чертежу заказчика. Выполняется изготовление люнетов различных типоразмеров с регулируемыми кулачками или роликами для поддержки длинных и тонких заготовок при обработке на токарно-винторезных, токарно-карусельных и специальных токарных станках. Возможен выпуск единичных люнетов для ремонта или модернизации конкретного станка, а также серийных партий для сервисных и производственных предприятий с соблюдением требуемого диаметра обрабатываемой детали, типа крепления (на станине или на каретке) и конструктивного исполнения кулачков. При оформлении заказа рекомендуется предоставить чертёж, указать модель станка, диаметр обрабатываемой детали и тип люнета (неподвижный или подвижный) для корректного проектирования и изготовления.

Водило УГ9311.0207.000 — несущий элемент планетарного редуктора привода автоматической головки УГ9326-06. Каталожное обозначение УГ9311.0207.000, позиция 35 по кинематической схеме. Водило объединяет сателлиты (блоки зубчатых колес п.21, арт. УГ9311.0200.053) и передаёт суммарный выходной момент на шпиндель п.22, осуществляющий поворот инструментального диска. Конструктивно включает эксцентрики для позиционирования осей сателлитов. Входит в состав привода в сборе УГ9311.0200.000-09. При подборе сверять артикул УГ9311.0207.000, позицию 35 кинематической схемы головки.

Вал 2850П.64.151 — запасная часть привода стола горизонтального станка для глубокого сверления и растачивания отверстий 2850П. Деталь используется в кинематической цепи привода продольного перемещения стола, передаёт вращение от привода к узлам перемещения и соответствует каталожному обозначению 2850П.64.151. При подборе рекомендуется сверять артикул, исполнение привода стола и совместимость с конкретной модификацией станка

Изготовление всех видов муфт для металлообрабатывающих станков — услуга ТД РУССтанкоСбыт по производству муфт по образцу или чертежу заказчика. Выполняется изготовление кулачковых, фрикционных, обгонных, зубчатых и электромагнитных муфт, а также муфт сцепления и предохранительных муфт для токарных, фрезерных, сверлильных, расточных, шлифовальных и специальных станков. Возможен выпуск единичных муфт для ремонта конкретного привода, а также серийных партий для сервисных и производственных предприятий с соблюдением посадочных диаметров, типа соединения (шпонка, шлицы), материала и конструктивного исполнения. При оформлении заказа рекомендуется предоставить чертёж, эскиз или образец детали, а также указать модель станка и узел (коробка скоростей, коробка подач, главный привод и др.) для корректного подбора и изготовления муфты.

— комплект привода подачи для токарного станка с ЧПУ 16К20Т1 и других модификаций серии 16К20. При подборе рекомендуется сверять обозначение 16К20Т1.154.000.000/010/020, каталожный номер 16201.154.000.000/010/020, а также совместимость с конкретной модификацией станка и типом привода по документации

Вал РТ401.24.153 — запасная часть узла токарно-винторезного станка РТ401 (станок глубокого сверления и растачивания). Деталь применяется в составе соответствующего механизма, взаимодействует с соседними элементами узла и соответствует каталожному обозначению РТ401.24.153. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.
