Электромагнитные муфты (ЭТМ), приводы и концевые выключатели

Электромагнитные муфты ЭТМ 102-1А (габарит 10) и ЭТМ 112к-2А (габарит 11) — фрикционные многодисковые муфты серии ЭТМ (Э1М) по ГОСТ 21573-76 для управления кинематическими цепями металлообрабатывающих станков. ЭТМ 102-1А: передаваемый момент 250 Н·м, вращающий 160 Н·м; ЭТМ 112к-2А: ⌀150×60 мм, передаваемый момент 400 Н·м, вращающий 250 Н·м; напряжение питания обеих — 24 В постоянного тока. Применяются в фартуках и шпиндельных бабках в системах включения и торможения шпинделя, реверса и переключения подач. Подбор — по обозначению ЭТМ 102-1А или ЭТМ 112к-2А.

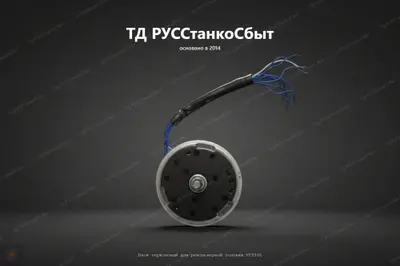

Командоаппарат (герконовое кольцо) — электрический датчик углового положения для автоматической револьверной головки токарного станка с ЧПУ 1П756ДФ3. Устанавливается в сборочный узел как позиция 16 (в 4-позиционной 1П756ДФ3.40.000) или позиция 45 (в 8-позиционной 1П756ДФ3.39.000) по соответствующему сборочному чертежу. Принцип работы: герконовое кольцо несёт набор герметичных магнитоуправляемых контактов (герконов), расположенных с угловым шагом, соответствующим позициям головки. При совмещении каждого герконового элемента с постоянным магнитом на вращающемся узле командоаппарата происходит замыкание цепи: сигнал поступает в систему ЧПУ, разрешая торможение и фиксацию позиции по зубчатому соединению Хирта. Данное исполнение предназначено для уточнения в зависимости от варианта головки (4- или 8-позиционная). Технические параметры и схема подключения берутся из документации конкретной модификации станка. Признаки неисправности: нестабильная остановка головки, ложные срабатывания или отсутствие сигнала позиции, аварийный останов ЧПУ. Подбор по чертежу головки 1П756ДФ3.40 (поз. 16) или 1П756ДФ3.39 (поз. 45).
