Колесо зубчатое-муфта 1А64.07.217 — запасная часть коробки подач токарно-винторезного станка 1Н65 (ДИП-500, 165, 1М65), а также станков РТ117 и РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 1А64.07.217, позиция 61 по кинематической схеме. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— сменный узел станка 16К30Ф3 для крепления и быстрой переналадки режущего инструмента при токарной обработке. Головка рассчитана на шесть инструментальных позиций и обеспечивает высокую повторяемость позиционирования, что позволяет применять её в составе токарных станков с ЧПУ типа 16К30Ф3 с патроном до 315 мм. Конструктивно узел предназначен для работы при частоте вращения шпинделя до 3000 об/мин и обеспечивает точное базирование инструмента в пределах заявленных допусков. При подборе рекомендуется сверять обозначение 16К30Ф3.40.000, исполнение револьверной головки и совместимость с модификацией станка и типом суппорта по конструкторской документации.

— запасная часть коробки подач токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также специальных станков РТ117 и РТ817. Деталь входит в состав зубчатой муфты коробки подач, обеспечивает включение и передачу вращения между валами и шестернями механизма подач и соответствует каталожному обозначению 1А64.07.385. При подборе рекомендуется сверять артикул, исполнение коробки подач и совместимость с конкретной модификацией станка.

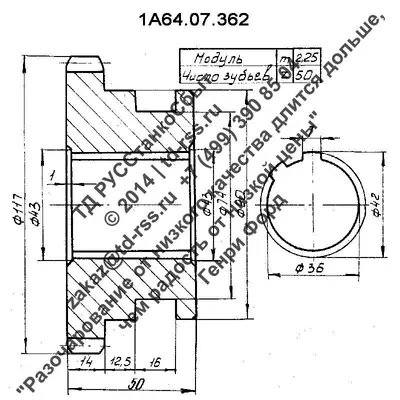

— запасная часть коробки подач токарно-винторезных станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 1А64.07.362, позиция 63 по кинематической схеме. При подборе рекомендуется сверять артикул 1А64.07.362, позицию 63 по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817

— запасная часть коробки подач токарно‑винторезных станков модели 1Н65 (ДИП‑500, 165, 1М65), а также унифицированных специальных станков РТ117 и РТ817. Деталь представляет собой шестерню‑блок (двойку), устанавливается в кинематической цепи подач (позиции 64 и 65 на схеме), взаимодействует с соседними колесами ряда и соответствует каталожному обозначению 1А64.07.360. При подборе рекомендуется сверять артикул, позиции по кинематической схеме коробки подач и совместимость с конкретной модификацией станков 1Н65/1М65 и специальными исполнениями РТ117/РТ817

— зубчатый блок коробки подач токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также специальных станков РТ117 и РТ817. Деталь установлена в коробке подач, участвует в переключении передаточных чисел и передаче вращения между валами, и соответствует каталожному обозначению 1А64.07.211. При подборе рекомендуется сверять артикул, исполнение коробки подач и совместимость с конкретной модификацией станка.

— запасная часть коробки подач токарно‑винторезного станка 1Н65 (он же ДИП‑500, 165, 1М65) и токарных станков моделей РТ117 и РТ817, применяемая в кинематической цепи формирования подач и шагов резьб. Колесо относится к узлу коробки подач 1658.07, имеет позицию №68 на кинематической схеме, число зубьев z=51, модуль m=2,5 и ширину обода 14 мм; Колесо зубчатое 1658.07.163 устанавливается в составе коробки подач, работает в зацеплении с соседними шестернями кинематической цепи и предназначено для эксплуатации на тяжёлых токарно‑винторезных станках 1Н65/165/1М65, РТ117 и РТ817 при условии проверки совместимости по паспорту и каталогу запчастей.

— силовая шестерня коробки подач токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также моделей РТ117 и РТ817, поставляемая ТД РУССтанкоСбыт. Деталь установлена в коробке подач, на кинематической схеме обозначена как позиция №69, имеет параметры z=72, m=2, ширину обода 12 мм и работает в составе кинематической цепи продольных и поперечных подач суппорта вместе с соседними шестернями ряда 1А64.07.171 и осями 1А64.07.369/372/412.

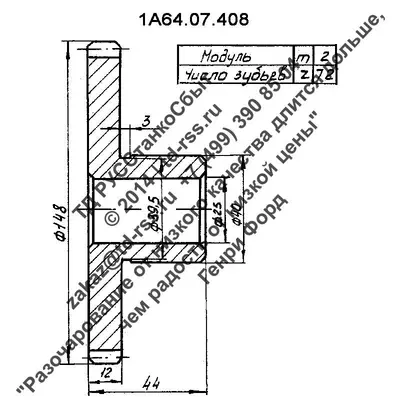

 При подборе рекомендуется сверять артикул 1А64.07.408, позицию №69 по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65, 1М65, 165, а также РТ117 и РТ817 по паспорту и каталогу запчастей

— запасная часть коробки подач токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе коробки подач, сопрягается с шестернёй 1А64.07.171 по чертежу и соответствует каталожному обозначению 1А64.07.173. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка

— запасная часть коробки подач токарно‑винторезных станков 1А64 и 164 (ДИП‑400), а также применяемая в коробке подач станков 1Н65 (ДИП‑500, 165, 1М65) и РТ117. Деталь установлена в коробке подач на соответствующей оси (по схеме позиции 71 и 73), участвует в формировании подач и резьб, имеет подтверждённые параметры z=20 и модуль m=2 (ширина венца 12 мм) и соответствует каталожному обозначению 1А64.07.171. При подборе рекомендуется сверять артикул, позиции 71/73 по кинематической схеме коробки подач и совместимость с конкретной модификацией станков 1А64/164, 1Н65/1М65 и РТ117 по каталогу и технической документации

— запасная часть коробки подач токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), 1А64, а также специальных станков РТ117 и РТ817. Деталь применяется в механизме коробки подач, взаимодействует с винтом 1А64.07.175 и другими элементами узла и соответствует каталожному обозначению 1А64.07.034. При подборе рекомендуется сверять артикул, исполнение коробки подач и совместимость с конкретной модификацией станка

— запасная часть коробки подач токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), 1А64, 164, а также специальных станков РТ117 и РТ817. Деталь работает в составе механизма коробки подач, взаимодействует с гайкой 1А64.07.034 и зубчатыми колёсами узла и соответствует каталожному обозначению 1А64.07.175. При подборе рекомендуется сверять артикул, исполнение коробки подач и совместимость с конкретной модификацией станка

— сменная шестерня «гитары» коробки подач токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65), а также станков РТ117 и РТ817. Деталь применяется в составе сменных шестерен 1Н65.08 для настройки подач и шагов резьбы и соответствует каталожному обозначению 1Н65.08.154, позиция 13 в группе сменных колес. При подборе рекомендуется сверять артикул, параметры z и m, а также совместимость с конкретной модификацией станка и набором сменных шестерен.

— запасная часть коробки подач с питчевыми резьбами токарно-винторезных станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе механизма коробки подач (блок сменных шестерён «Гитара») и соответствует каталожному обозначению 1Н65.08.155, позиция е по кинематической схеме. При подборе рекомендуется сверять артикул 1Н65.08.155, позицию е по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65), а также станков РТ817 и РТ117. Деталь работает в составе кинематической цепи коробки подач, участвует в передаче вращения для формирования подач и питчевых резьб и соответствует каталожному обозначению 1Н65.08.156. При подборе рекомендуется сверять артикул, позицию по кинематической схеме коробки подач и совместимость с конкретной модификацией станка 1Н65 / 1М65 / РТ817 / РТ117 по каталогу и документации

ОРИГИНАЛЬНАЯ ЗАПАСНАЯ ЧАСТЬ // В НАЛИЧИИ

— запасная часть коробки подач (механизм нарезания питчевых резьб, узел 1Н65.08) токарно-винторезного станка 1Н65 (ДИП-500, 165, 1М65), а также станков РТ817 и РТ117. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 1Н65.08.158, позиция h по кинематической схеме. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть коробки подач с питчевыми резьбами тяжёлого токарно-винторезного станка 1Н65 (ДИП‑500, 165, 1М65), а также специальных станков РТ117 и РТ817. Деталь работает в механизме коробки подач и соответствует каталожному обозначению 1Н65.08.159, позиция i по кинематической схеме коробки подач. Число зубьев z85, модуль m2,5, ширина обода 25 мм. Колесо используется в кинематической цепи коробки подач для формирования подач и питчевых резьб на станках 1Н65, 1М65 (ДИП‑500), а также на спецстанках РТ117 и РТ817. При подборе рекомендуется сверять артикул 1Н65.08.159, позицию i по схеме коробки подач и совместимость с конкретной модификацией станка.

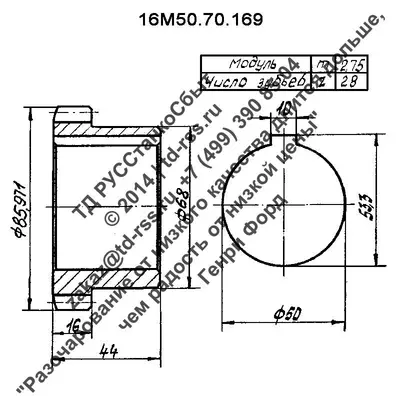

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65) и станка РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 16М50.70.169, позиция 78 по кинематической схеме узла. Число зубьев z=28, модуль m=2,75, ширина обода 16 мм; колесо используется в кинематической цепи подач тяжёлых токарно‑винторезных станков семейства 1Н65/1М65 (ДИП‑500). При подборе рекомендуется сверять артикул, позицию 78 по схеме коробки подач и совместимость с конкретной модификацией станка

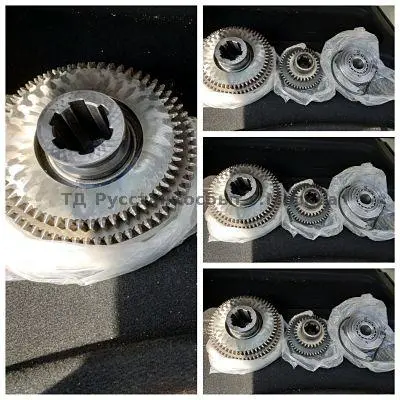

— комплект запасных зубчатых колёс для главного привода и механизма подач консольно‑фрезерных станков моделей FSS 400 / FSS 450 (Fritz Heckert, ГДР), поставляемый ТД РУССтанкоСбыт.
 Комплект применяется в узлах консоли и стола, передаёт крутящий момент между шпиндельной головкой, коробкой подач и механизмами перемещения, поставляется попарно и по модулям: для FSS 400 — пары с числом зубьев 50/35 и 60, модуль m≈4; для FSS 450 — пары 55/40 и 65 с соответствующим модулем.
 При подборе рекомендуется сверять применимость по модели станка (FSS 400 или FSS 450), узел установки (главный привод, механизм подач, консоль), числу зубьев и модулю пары, а также соответствие документации и каталогу запчастей завода‑изготовителя

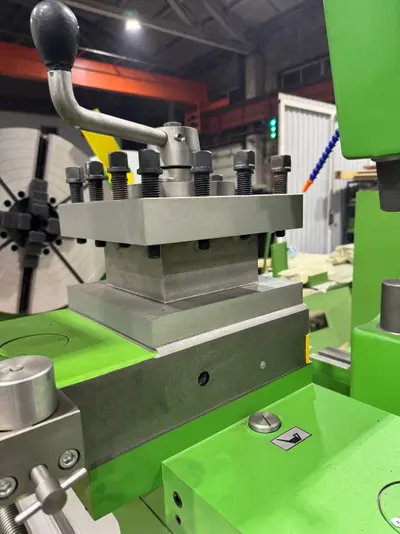

Резцедержатель для станков ДИП300, 1М63, 1М63Н, 16К40 — Резцедержатель 1М63.04.166СБ — четырёхпозиционный поворотный узел суппорта токарно-винторезного станка 1М63 (ДИП‑300, 163) и его модификаций 1М63Б, 1М63Н. Узел предназначен для установки и быстрой переналадки до четырёх резцов при продольном и поперечном точении, нарезании резьбы и других операциях. Резцедержатель 1М63.04.166СБ применяется в составе суппорта и может заменяться конструктивно аналогичными исполнениями 1М63Б.40.901СБ и 1М63Н.44.000СБ при согласовании по посадочным размерам. При подборе рекомендуется сверять обозначение резцедержателя, тип суппорта и совместимость с конкретной модификацией станка.

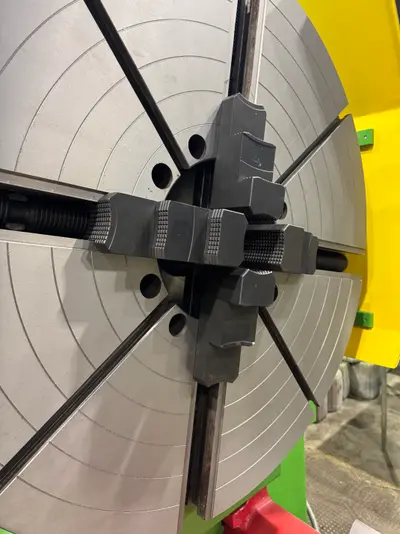

Патрон 4‑х кулачковый Ф1000 мм модель 165.09.000 — оснастка шпиндельной бабки тяжелых токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также специальных станков РТ117, РТ817, РТ317, РТ917, РТ783 и трубонарезных станков 1А983, 1Н983. Патрон диаметром 1000 мм с независимыми кулачками обеспечивает зажим заготовок Ø70–870 мм, имеет проходное отверстие Ø280 мм, крепление по ГОСТ 12595‑2003, допускает частоту вращения порядка 450–500 об/мин и массу в сборе около 415–445 кг, что позволяет использовать его при силовом точении крупногабаритных деталей. При подборе рекомендуется сверять обозначение 165.09.000, тип крепления шпинделя, диапазон диаметров зажима и совместимость с конкретной модификацией станков 1Н65/1М65/165 (ДИП‑500) и соответствующих станков РТ‑серии

— запасная часть коробки подач с питчевыми резьбами токарно-винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также специальных станков РТ117 и РТ817. Деталь устанавливается в механизм коробки подач и соответствует каталожному обозначению 16М50.70.196, позиция 79 и 80 по кинематической схеме станка. Двухвенцовое колесо, число зубьев z61/z37, модуль m2,75/m3, ширина обода 16/10 мм. Колесо работает в кинематической цепи коробки подач при настройке подач и нарезке питчевых резьб на станках 1Н65, 1М65 (ДИП‑500), РТ117 и РТ817. При подборе рекомендуется сверять артикул 16М50.70.196, позиции 79–80 по схеме коробки подач и совместимость с конкретной модификацией станка.

ОРИГИНАЛЬНАЯ ЗАПАСНАЯ ЧАСТЬ // В НАЛИЧИИ

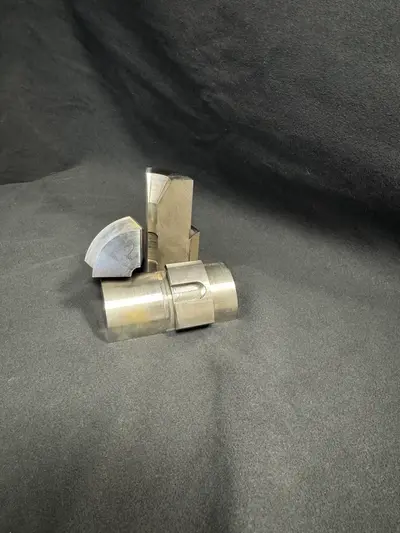

Изготовление вкладышей и захватов для закрепления заготовки или инструмента — услуга ТД РУССтанкоСбыт по производству сменной технологической оснастки для токарных, фрезерных и специальных станков. Выполняется изготовление вкладышей патронов и люнетов (бронзовых, стальных, чугунных), захватов инструмента для станков с ЧПУ (в т.ч. аналогичных захвату 6Т13МФ4-1.37.271), накладных кулачков, сырых (незакалённых) и закалённых кулачков для токарных патронов диаметром от 200 до 2000 мм по образцу или чертежу заказчика. Возможен выпуск единичных вкладышей и захватов для ремонта или переналадки конкретного станка, а также серийных партий для производственных предприятий с соблюдением требуемого материала, геометрии и посадочных размеров. При оформлении заказа рекомендуется предоставить чертёж или образец, указать модель станка, диаметр патрона или люнета и требования к материалу детали.

— запасная часть коробки подач с питчевыми резьбами токарно-винторезного станка 1Н65 (ДИП-500, 165, 1М65), а также тяжелых токарных станков РТ817 и РТ117.

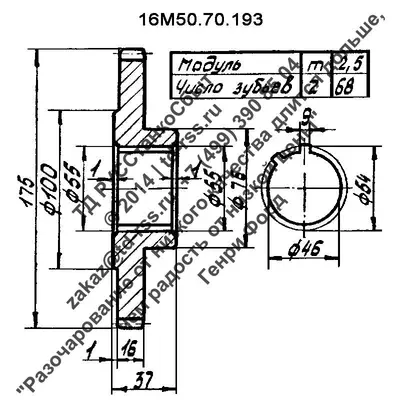

 Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 16М50.70.193, позиция 82 по кинематической схеме. При подборе рекомендуется сверять артикул 16М50.70.193, позицию 82 по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65 (ДИП-500, 165, 1М65), РТ817 и РТ117

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65), а также специальных токарных станков РТ117 и РТ817. Деталь работает в составе кинематической цепи коробки подач, установлена на соответствующей оси (позиция 83 по кинематической схеме), передаёт вращение в цепи резьб и подач, имеет число зубьев z=55, модуль m=3, ширину обода 16 мм и соответствует каталожному обозначению 16М50.70.192. При подборе рекомендуется сверять артикул, позицию №83 по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65 / 1М65 / РТ117 / РТ817 по каталогу и эксплуатационной документации.

— запасная часть узла группы 70 токарного станка 16М50 и совместимых моделей серии 16М50. Деталь соответствует каталожному обозначению 1650.70.191 и входит в состав зубчатого механизма группы 70 станочного привода. При подборе рекомендуется сверять артикул 16М50.70.191, каталожное обозначение 1650.70.191, параметры зацепления (z, m, ширину) и совместимость с конкретной модификацией станка по каталогу деталей и сборочным схемам.

— запасная часть коробки подач с питчевыми резьбами токарно-винторезных станков РТ117, 1Н65 (ДИП-500, 165, 1М65) и РТ817. Деталь применяется в составе кинематической цепи коробки подач, которая обеспечивает передачу вращения от коробки скоростей через систему зубчатых передач к ходовому винту и ходовому валу для регулирования продольной и поперечной подач, а также нарезания питчевых резьб, и соответствует каталожному обозначению 16М50.70.189. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65) и родственных моделей РТ117 и РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 16М50.70.188, позиция 86 по кинематической схеме узла. Число зубьев z=52, модуль m=2,5, ширина обода 16 мм; зубчатое колесо рассчитано для работы в кинематической цепи подач тяжёлых токарно‑винторезных станков семейства 1Н65/1М65 (ДИП‑500). При подборе рекомендуется сверять артикул, позицию по схеме коробки подач и совместимость с конкретной модификацией станка

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65) и станков моделей РТ117 и РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 16М50.70.194, позиция 87 по кинематической схеме узла. Число зубьев z=49, модуль m=2,75, ширина обода 16 мм; колесо используется в кинематической цепи нарезания питчевых резьб на тяжёлых токарно‑винторезных станках семейства 1Н65/1М65 (ДИП‑500). При подборе рекомендуется сверять артикул, позицию по схеме коробки подач и совместимость с конкретной модификацией станка

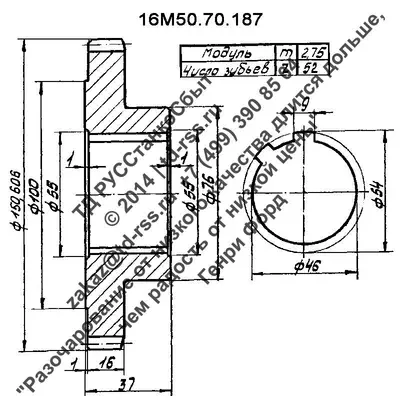

— запасная часть коробки подач с питчевыми резьбами токарно-винторезных станков моделей 1Н65 (ДИП‑500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 16М50.70.187, позиция 88 на кинематической схеме станка. Колесо работает в кинематической цепи коробки подач при настройке диапазонов подач и питчевых резьб. При подборе рекомендуется сверять артикул 16М50.70.187, позицию 88 по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65 (ДИП‑500, 165, 1М65), РТ117 и РТ817

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65), а также станков РТ117 и РТ817. Деталь применяется в кинематической цепи коробки подач и соответствует каталожному обозначению 16М50.70.186, позиция 89 на кинематической схеме. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией токарного станка.

— зубчатое колесо коробки подач с питчевыми резьбами токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также специальных станков РТ117 и РТ817, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена в коробке подач, на кинематической схеме обозначена как позиция №90, имеет число зубьев z=57, модуль m=2,5 и ширину обода 16 мм, и работает в кинематической цепи подач и резьбонарезания в составе шестерёнчатого механизма коробки подач.
 При подборе рекомендуется сверять артикул 16М50.70.184, позицию №90 по схеме коробки подач и совместимость с конкретной модификацией станков 1Н65, 1М65, 165, а также РТ117 и РТ817 по паспорту и каталогу запчастей

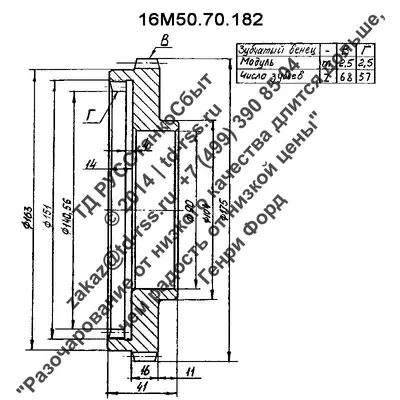

— запасная часть коробки подач с питчевыми резьбами токарно-винторезных станков моделей 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 16М50.70.182, позиция 91 и 92 на кинематической схеме станка 1Н65. Колесо используется в приводе подач при нарезании питчевых резьб и выборе диапазонов подач. При подборе рекомендуется сверять артикул 16М50.70.182, позицию по схеме коробки подач и совместимость с конкретной модификацией токарно-винторезного станка 1Н65 (ДИП-500, 165, 1М65), РТ117 или РТ817

— запасная часть коробки подач токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65), применяемая также в механизмах подач токарных станков моделей РТ117 и РТ817. Деталь работает в составе коробки подач с питчевыми резьбами, установлена в позиции №93 по кинематической схеме станка 1Н65, передает вращение между соседними зубчатыми колесами согласно каталогу запчастей и соответствует каталожному обозначению 16М50.70.229. При подборе рекомендуется сверять артикул, позицию на схеме коробки подач и совместимость с конкретной модификацией станков 1Н65/1М65, РТ117 и РТ817

— запасная часть коробки подач с питчевыми резьбами токарно-винторезного станка 1Н65 (ДИП-500, 165, 1М65). Деталь применяется в составе кинематической цепи коробки подач, взаимодействует с зубчатыми колёсами привода ходового винта и вала для обеспечения продольной и поперечной подач, а также нарезания питчевых резьб, и соответствует каталожному обозначению 1Н65.71.008. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть коробки подач с питчевыми резьбами токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также станков РТ117 и РТ817. Деталь установлена в механизме коробки подач и по кинематической схеме относится к позициям 95 и 96. Блок зубчатых колёс с числом зубьев z=34/68, модуль m=2,5, ширина обода 10/16 мм; Блок используется в кинематической цепи подач и питчевых резьб тяжёлых токарно‑винторезных станков семейства 1Н65/1М65. При подборе рекомендуется сверять артикул 16М50.70.179, позиции 95/96 по схеме коробки подач и параметры z=34/68, m=2,5 и ширину обода с паспортом конкретной модификации станка

— запасная часть коробки подач с питчевыми резьбами токарно-винторезных станков 1Н65 (ДИП-500, 165, 1М65, 1А64). Деталь применяется в составе коробки подач, которая переключает скорость вращения ходового винта и ходового вала, обеспечивая выбор скорости подачи резца вдоль оси шпинделя и нарезание различных типов резьб, и соответствует каталожному обозначению 1Н65.71.155. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть коробки подач (механизм нарезания питчевых резьб, узел 1Н65.71) токарно-винторезного станка 1Н65 (ДИП-500). Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 1Н65.71.154, позиция 98 по кинематической схеме. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка. При замене рекомендуется проверка состояния сопряжённого колеса.
