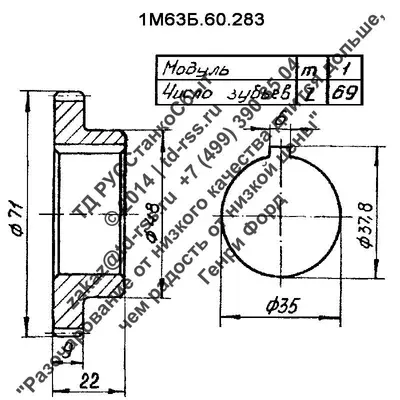

— шестерня фартука токарно‑винторезного станка 1М63 (1М63Н, ДИП‑300, 163), а также специальных токарно‑накатных станков РТ301 и РТ30102, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена в фартуке на позиции №114 по кинематической схеме, имеет параметры z=69 и m=1, входит в кинематическую цепь механических подач фартука и работает совместно с блоком зубчатым 1М63Б.60.281 и соседними шестернями механизма продольного и поперечного перемещения.
 При подборе рекомендуется сверять артикул 1М63Б.60.283, позицию №114 по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, а также РТ301 и РТ30102 по паспорту и каталогу запчастей.

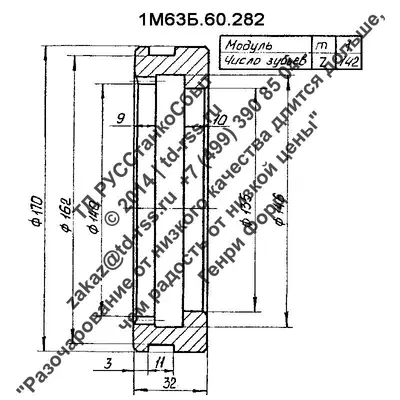

— запасная часть фартука токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), 16К40, а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь входит в кинематическую цепь фартука, участвует в передаче движения от коробки подач к механизмам перемещения суппорта и соответствует каталожному обозначению 1М63Б.60.282. При подборе рекомендуется сверять артикул, исполнение фартука и совместимость с конкретной модификацией станка.

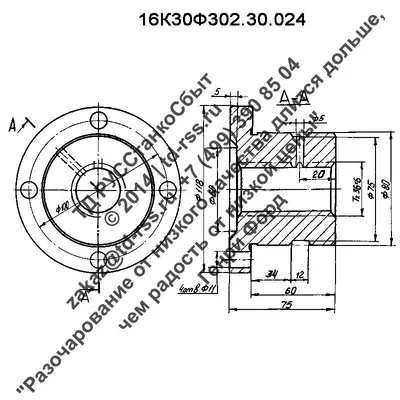

— запасная часть задней бабки токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), 16К40 и специальных токарно‑накатных станков РТ301, РТ30102. Деталь применяется в составе узла задней бабки (по каталогу относится к этому узлу), устанавливается вместе с элементами пиноли и винта, и соответствует каталожному обозначению 16К30Ф302.30.024. При подборе рекомендуется сверять артикул, исполнение задней бабки и совместимость с конкретной модификацией станков 1М63Н / 1М63 / 163 / ДИП‑300 / 16К40 / РТ301 / РТ30102 по каталогу и технической документации.

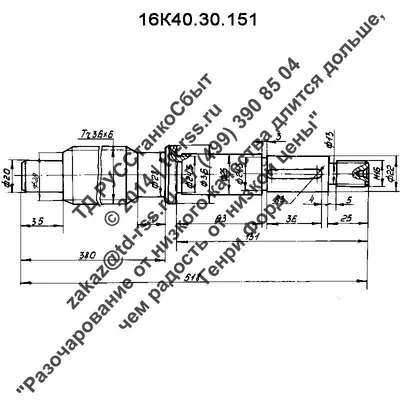

— запасная часть винтовой пары пиноли задней бабки токарно‑винторезного станка 16К40. Деталь применяется в составе задней бабки, обеспечивает осевое перемещение пиноли относительно заготовки через винтовую пару «винт–гайка» и соответствует каталожному обозначению 16К40.30.151. При подборе рекомендуется сверять артикул, исполнение задней бабки и совместимость с конкретной модификацией станка 16К40

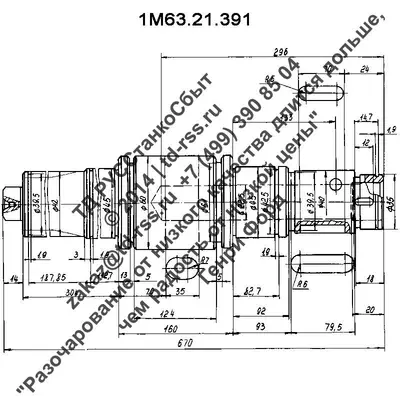

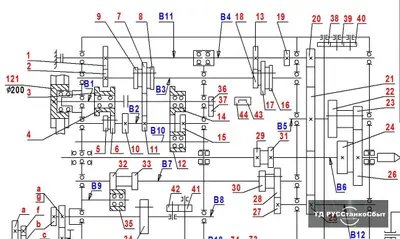

Вал 1М63.21.391 (фрикционный вал, фрикционная муфта) — запасная часть коробки скоростей токарно-винторезного станка 1М63 (ДИП-300). Деталь применяется в составе механизма коробки скоростей, обеспечивает прямой и обратный ход шпинделя, и соответствует каталожному обозначению 1М63.21.391, позиция B1 по кинематической схеме. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

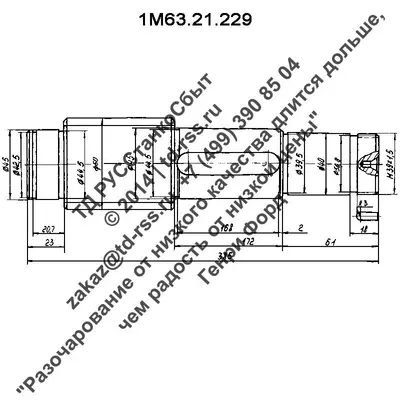

— запасная часть коробки скоростей (шпиндельной бабки) токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63), а также применяемая в составе привода станков 16К40 и специального токарно-накатного станка РТ301. Деталь относится к валам 2‑й оси коробки скоростей и соответствует каталожному обозначению 1М63.21.229, позиция В2 на кинематической схеме шпиндельной бабки. При подборе рекомендуется сверять артикул 1М63.21.229, позицию В2 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1М63Н (ДИП‑300, 163, 1М63), 16К40 и РТ301 по каталогу запчастей

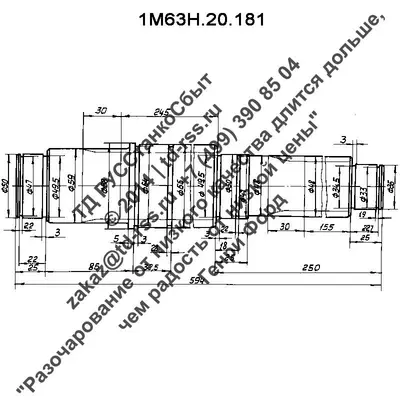

— запасная часть шпиндельной бабки (коробки скоростей) токарно-винторезного станка 1М63Н (ДИП‑300, 163, 1М63). Деталь входит в узел «Бабка шпиндельная 1М63Н.20» и в каталоге обозначена как вал III оси, участвующий в передаче вращения внутри коробки скоростей. Вал 1М63Н.20.181 используется в составе шпиндельной бабки станков 1М63Н, 1М63, 163 (ДИП‑300) и входит в номенклатуру валов данного узла наряду с валами 1М63.21.229 и 1М63.21.394. При подборе рекомендуется сверять обозначение 1М63Н.20.181, принадлежность к шпиндельной бабке и позицию по заводскому каталогу для конкретного исполнения станка

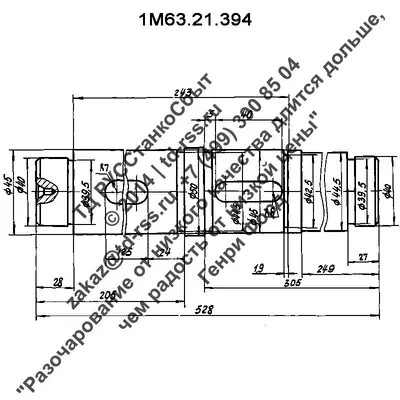

— запасная часть шпиндельной бабки токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), установленная на 4‑й оси коробки скоростей и обеспечивающая передачу крутящего момента между ступенями скоростей через зубчатые колёса этой оси. По заводскому каталогу вал относится к узлу шпиндельной бабки 1М63Н.20, имеет позицию В4 на кинематической схеме; Вал 1М63.21.394 применяется в шпиндельных бабках станков 1М63/163/1М63Н, а также в унифицированных передних бабках специальных станков РТ301 и РТ30102 и токарного станка 16К40, где используется общий комплект валов и шестерён коробки скоростей. При подборе рекомендуется сверять артикул 1М63.21.394, позицию В4 по кинематической схеме шпиндельной бабки и совместимость с конкретной модификацией станка по паспорту и каталогу запчастей

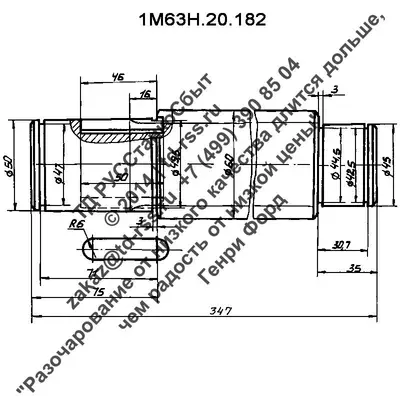

— запасная часть шпиндельной бабки (коробки скоростей) токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63, 16К40). Деталь применяется в составе узла шпиндельной бабки и соответствует каталожному обозначению 1М63Н.20.182, позиция В5 по кинематической схеме станка. Подходит для токарно-винторезных станков моделей 1М63Н, 1М63, 163, 1М63БФ101, 16К40, а также используется на специальном токарно-накатном станке РТ301 и РТ30102, при этом конкретная конструкция может отличаться в зависимости от исполнения станка. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией токарного или специального станка.

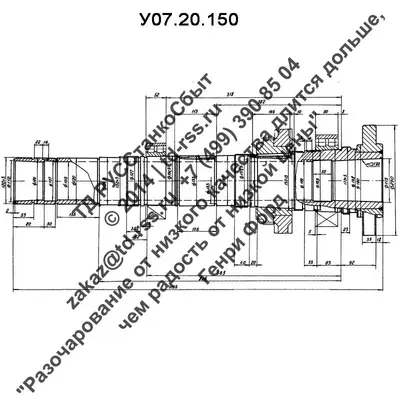

— запасная часть шпиндельной бабки токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков РТ301, РТ30102 и токарного станка 16К40. Деталь устанавливается в шпиндельной бабке по позиции В6 на кинематической схеме и соответствует каталожному обозначению У07.20.150. Подтверждённые параметры в открытых источниках ограничиваются применяемостью: шпиндель используется в составе шпиндельного узла указанных моделей станков и поставляется как оригинальная каталожная запчасть без уточнения геометрии. При подборе рекомендуется сверять шифр У07.20.150, позицию В6 по схеме шпиндельной бабки и совместимость с конкретной модификацией станка

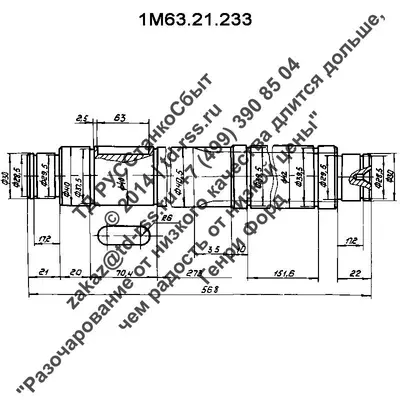

— запасная часть коробки скоростей токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), а также станков 16К40 и специальных токарно‑накатных станков РТ301, РТ30102. Деталь относится к валикам 7‑й оси коробки скоростей, служит опорой и посадочным элементом для шестерён 7‑й оси (в том числе колес 1М63.02.437 и 1М63.21.235), работает в составе кинематической цепи переключения скоростей и соответствует каталожному обозначению 1М63.21.233, позиция В7 по кинематической схеме. При подборе рекомендуется сверять артикул, ось и позицию (В7) в коробке скоростей и совместимость с конкретной модификацией станков 1М63 / 1М63Н / 163 / ДИП‑300 / 16К40 / РТ301 / РТ30102 по каталогу и технической документации

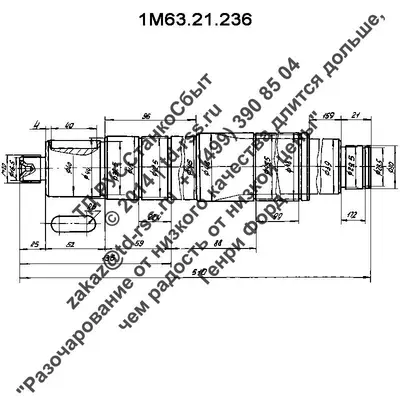

— запасная часть шпиндельной (передней) бабки токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), применяемая также в составе коробки скоростей специальных токарно‑накатных станков РТ301 и РТ30102, а также токарных станков 16К40. Деталь работает как валик 8‑й оси коробки скоростей, входит в кинематическую цепь шпиндельной бабки, взаимодействует с зубчатыми колёсами позиций 1М63.21.235 и 1М63.21.237 (по каталогу запчастей), и соответствует каталожному обозначению 1М63.21.236. При подборе рекомендуется сверять артикул, позицию на кинематической схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1М63/1М63Н, 16К40, а также со станками РТ301 и РТ30102.

ОРИГИНАЛЬНАЯ ЗАПАСНАЯ ЧАСТЬ // В НАЛИЧИИ

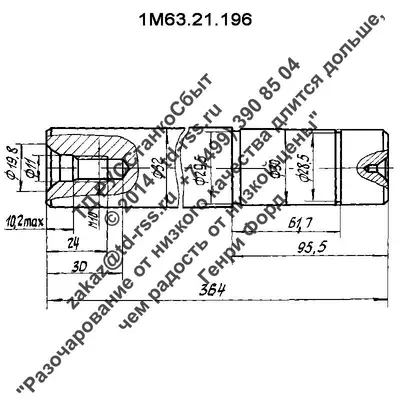

— запасная часть шпиндельной бабки токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), применяемая в коробке скоростей и устанавливаемая на одной из промежуточных осей для передачи вращения между зубчатыми колёсами главного привода. По каталогу он относится к деталям шпиндельной бабки, имеет позицию В10 на кинематической схеме; Валик 1М63.21.196 входит в состав шпиндельных бабок станков 1М63/1М63Н/163 и используется также в унифицированных передних бабках специальных токарно‑накатных станков РТ301/РТ30102 и токарных станков 16К40, где применяется общий комплект валов и шестерён коробки скоростей. При подборе рекомендуется сверять артикул 1М63.21.196, позицию В10 по схеме шпиндельной бабки и совместимость с конкретной модификацией станка по паспорту и каталогу запчастей

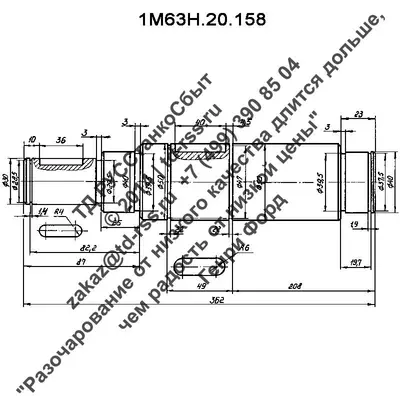

— запасная часть шпиндельной бабки токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63) и его модификаций. Деталь применяется в составе шпиндельной бабки и соответствует каталожному обозначению 1М63Н.20.158, позиция В11 на кинематической схеме узла. Конкретные геометрические параметры и исполнение вала определяются по заводскому каталогу и схеме шпиндельной бабки станка 1М63Н. Эта деталь относится к группе 20, которая в спецификации станков серии «Н» соответствует узлу коробки подач (аналог группы 41 в старых моделях). Является одним из основных передаточных валов внутри корпуса коробки подач. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией станка (1М63Н, 1М63, 163, ДИП-300)

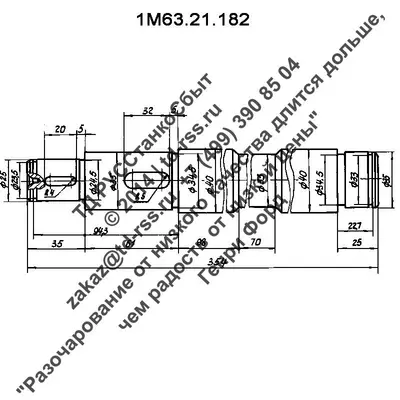

— запасная часть шпиндельной бабки (коробки скоростей) токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), устанавливаемая в узле 1М63Н.20. Деталь относится к валикам коробки скоростей, занимает позицию В12 по кинематической схеме шпиндельной бабки, участвует в передаче вращения внутри главной кинематической цепи и соответствует каталожному обозначению 1М63.21.182. При подборе рекомендуется сверять артикул, позицию В12 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1М63 / 163 / 16К40, а также со станками РТ301 и РТ30102 по каталогу и технической документации

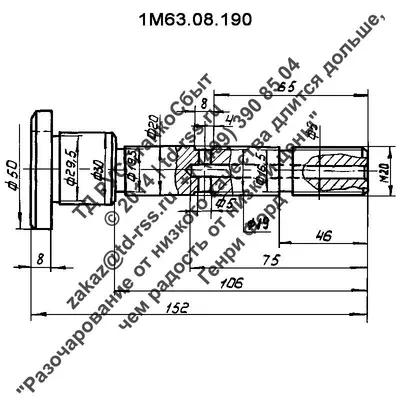

— запасная часть коробки подач токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь устанавливается в коробку подач, служит опорой и направляющим элементом для зубчатых колес и других деталей механизма и соответствует каталожному обозначению 1М63.08.190. При подборе рекомендуется сверять артикул, исполнение коробки подач и совместимость с конкретной модификацией станка

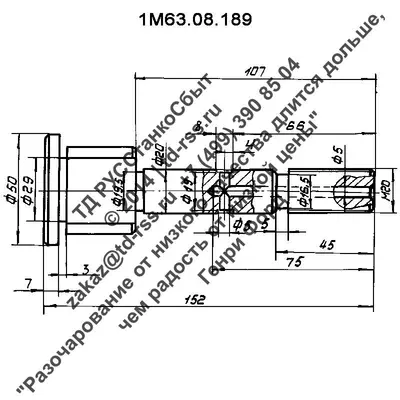

— запасная часть коробки подач токарно-винторезного станка 1М63 (163, ДИП-300). Деталь применяется в составе механизма коробки подач и соответствует каталожному обозначению 1М63.08.189, позиция B14 по кинематической схеме. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка

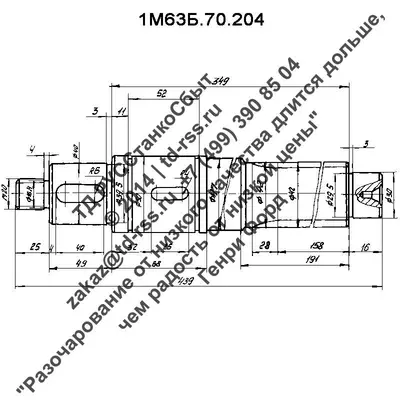

— запасная часть коробки подач 1М63Б.70.000 токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), установленная в кинематической цепи подач и участвующая в передаче вращения между зубчатыми колёсами механизма ходовых и резьбонарезных подач. По каталогу вал относится к деталям коробки подач, на кинематической схеме имеет позицию В15. Вал 1М63Б.70.204 применяется в коробках подач станков 1М63/1М63Н/163, а также в унифицированных коробках подач станков 16К40 и специальных токарно‑накатных станков РТ301 и РТ30102, где используется общий набор валов и шестерён узла 1М63Б.70.000. При подборе рекомендуется сверять артикул 1М63Б.70.204, позицию В15 по схеме коробки подач и совместимость с конкретной модификацией станка по паспорту и каталогу запчастей.

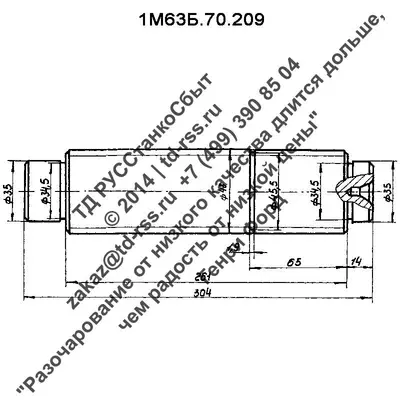

— запасная часть коробки подач токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), 16К40 и специальных токарно‑накатных станков РТ301 и РТ30102. Деталь относится к валам коробки подач, устанавливается в корпус узла 1М63Б.70.000 и соответствует каталожному обозначению 1М63Б.70.209, позиция В16 на кинематической схеме. При подборе рекомендуется сверять артикул, положение по схеме и контрольные размеры вала для конкретной модификации коробки подач станка.

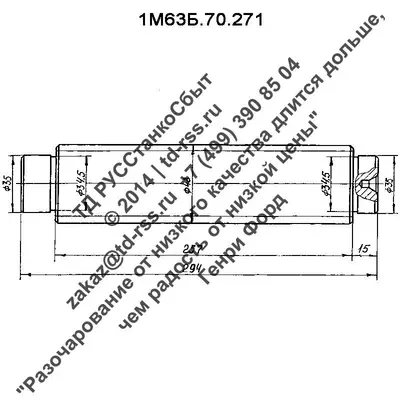

— запасная часть коробки подач 1М63Б.70.000 токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), установленная в кинематической цепи подач и участвующая в передаче вращения от коробки скоростей к ходовому винту и ходовому валу через зубчатые колёса коробки подач. По каталогу вал имеет позицию В17 на кинематической схеме коробки подач; Конструктивно он служит опорным и передающим элементом для пары шестерён (уточняются по схеме 1М63Б.70.000) и соответствует каталожному обозначению 1М63Б.70.271. Вал 1М63Б.70.271 применяется в коробках подач станков 1М63/1М63Н/163, а также в коробках подач специальных токарно‑накатных станков РТ301 и РТ30102 и станков 16К40, где используется унифицированный узел 1М63Б.70.000СБ. При подборе рекомендуется сверять артикул, позицию В17 по кинематической схеме коробки подач и совместимость с конкретной модификацией станка по паспорту и каталогу запчастей

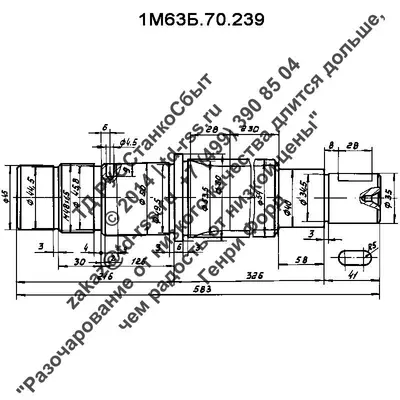

— запасная часть коробки подач токарно-винторезных станков 1М63Н (ДИП-300, 163, 1М63), 16К40 и специальных токарно-накатных станков серии РТ301. Деталь относится к валам коробки подач и соответствует каталожному обозначению 1М63Б.70.239, позиция В18 на кинематической схеме узла 1М63Н.70. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией токарного станка.

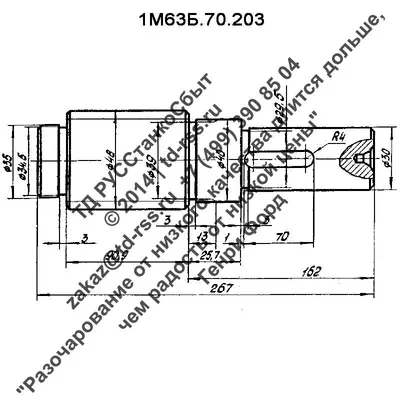

— запасная часть коробки подач токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63, 1М63Б), а также специальных токарно‑накатных станков РТ301 и РТ30102 и токарного станка 16К40. Деталь относится к валам коробки подач, устанавливается по позиции В19 на кинематической схеме узла и соответствует каталожному обозначению 1М63Б.70.203. При подборе рекомендуется сверять артикул, позицию В19 по схеме коробки подач и совместимость с конкретной модификацией станка и длиной межцентрового расстояния

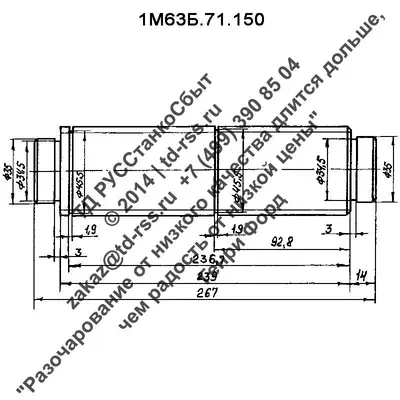

— запасная часть коробки подач токарно-винторезных станков моделей 1М63Н (ДИП-300, 163, 1М63), 16К40 и специальных токарно-накатных станков РТ301/РТ30102. Деталь применяется в составе коробки подач и соответствует каталожному обозначению 1М63Б.71.150, позиция В19А по кинематической схеме. Вал является оригинальной запасной частью для металлообрабатыующего оборудования, применяется в трансмиссионном узле подачи перечисленных моделей станков. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией токарного станка.

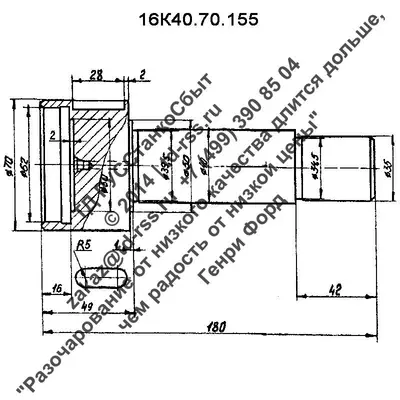

Вал 16К40.70.155 — запасная часть коробки подач токарно‑винторезных станков моделей 16К40 и 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь применяется в составе коробки подач и соответствует каталожному обозначению 16К40.70.155, позиция В20 на кинематической схеме узла. Вал предназначен для работы в кинематической цепи подачи, обеспечивая передачу вращения внутри коробки подач перечисленных моделей станков. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией токарного станка&

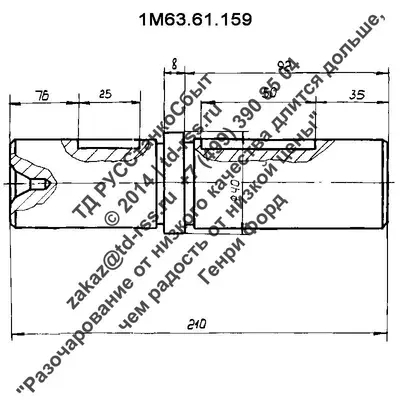

— запасная часть фартука токарно‑винторезного станка 1М63 (ДИП‑300, 163). Деталь относится к 4‑й оси фартука, участвует в передаче вращения в механизме подач и соответствует каталожному обозначению 1М63.61.159. При подборе рекомендуется сверять артикул, исполнение фартука и совместимость с конкретной модификацией станка и, при необходимости, со специальными токарно‑накатными станками, где применяется унифицированный фартук

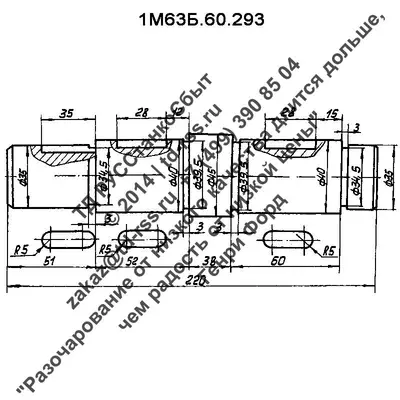

— запасная часть фартука токарно‑винторезного станка 1М63Б (1М63, 1М63Н, 163, ДИП‑300), а также специальных токарно‑накатных станков модели РТ301. Деталь применяется в составе механизма фартука и в каталоге запчастей обозначается артикулом 1М63Б.60.293. При подборе рекомендуется сверять артикул, положение по кинематической схеме фартука и совместимость с конкретной длиной станка и исполнением фартука

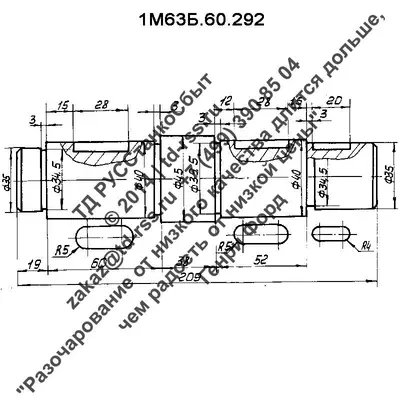

— запасная часть фартука токарно‑винторезного станка 1М63Б (1М63, 1М63Н, 163, ДИП‑300). Деталь применяется в составе механизма фартука и в каталоге запчастей обозначается артикулом 1М63Б.60.292. При подборе вала для фартука станка рекомендуется сверять артикул, положение по кинематической схеме и совместимость с конкретной модификацией станка.

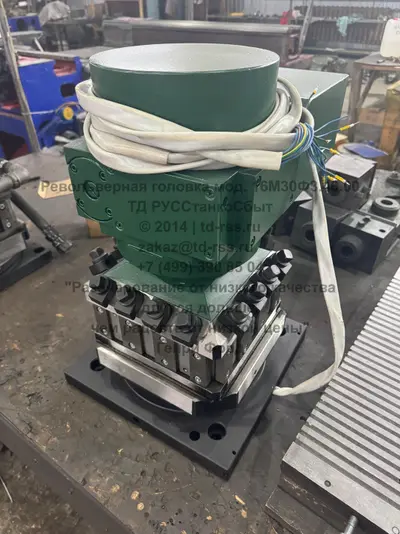

— запасная часть шестипозиционного револьверного суппорта (автоматического резцедержателя) токарного станка с ЧПУ 16М30Ф3. Узел используется для установки нескольких режущих инструментов и автоматической смены рабочих позиций по программе ЧПУ и соответствует каталожному обозначению 16М30Ф3.40.000. Револьверная головка имеет 6 позиций (вертикальное исполнение), точность позиционирования ±0,001 мм, точность повторяемости ±0,0005 мм и время смены инструмента порядка 0,8–1,2 секунды, что соответствует характеристикам головок серии 16К30Ф3/16М30Ф3. Применяется на станках 16М30Ф3 и 16К30Ф3 при условии совпадения комплектации, поэтому при подборе рекомендуется сверять артикул, количество позиций и совместимость с конкретной модификацией станка.

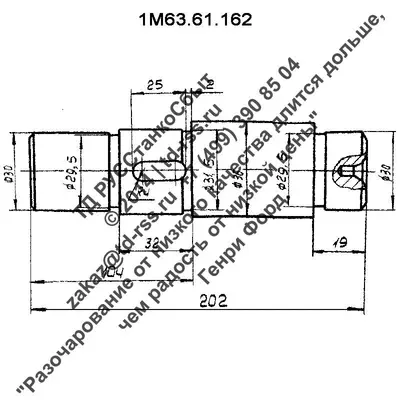

— вал VIII оси фартука токарно‑винторезного станка 1М63 (1М63Н, 163, ДИП‑300), а также специальных токарно‑накатных станков РТ301 и РТ30102 и станков 16К40, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена в узле фартука, на кинематической схеме обозначена как позиция В24 (позиция 147 в альбоме), служит опорным и ведущим валом VIII оси и работает в кинематической цепи механических продольных и поперечных подач, взаимодействуя с зубчатыми колёсами 1М63.61.164, 1М63.61.165, 1М63.61.197, 1М63.61.207, 1М63.61.208 и вал‑шестернёй 1М63.61.231.
 При подборе рекомендуется сверять артикул 1М63.61.162, обозначение VIII оси (позиция В24/147) по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, РТ301/РТ30102 и 16К40 по паспорту и каталогу запчастей.

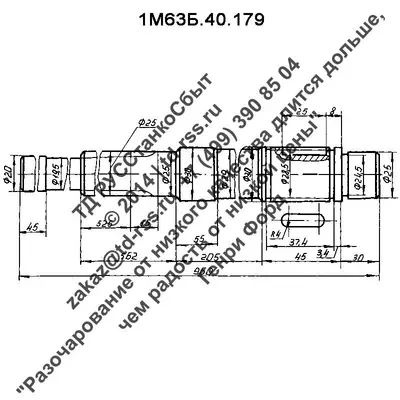

— запасная часть фартука токарно-винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также применяемая в составе суппортной группы станков 16К40, специального токарно-накатного станка РТ301 и РТ30102. Деталь относится к кинематике фартука и соответствует каталожному обозначению 1М63Б.40.179, позиция В25 на кинематической схеме узла суппорта (фартука). Вал используется в механизме передач фартука для передачи вращения и формирования рабочих подач при продольном и поперечном перемещении суппорта. При подборе рекомендуется сверять артикул 1М63Б.40.179, позицию В25 по схеме фартука и совместимость с конкретной модификацией станков 1М63Н (ДИП‑300, 163, 1М63), 16К40, РТ301 и РТ30102 по каталогу запчастей

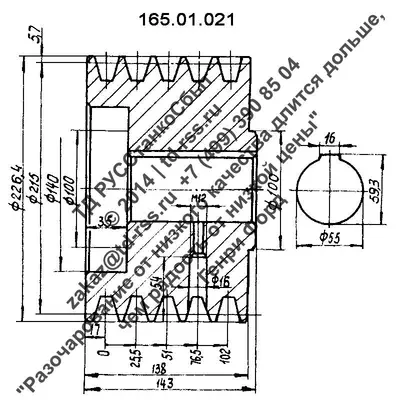

— запасная часть шпиндельный бабки (привода) токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65) и родственных моделей РТ117 и РТ817. Деталь применяется как шкив электродвигателя привода станка и соответствует каталожному обозначению 165.01.021, позиция 1 на кинематической схеме станины. Шкив электродвигателя с диаметром около 226 мм и пятью клиновыми ручьями, предназначенный для ремённой передачи вращения от электродвигателя на привод станка. При подборе рекомендуется сверять обозначение 165.01.021, диаметр и число ручьёв, а также совместимость со стандартным электродвигателем и ремнями конкретной модификации станка 1Н65/1М65 (ДИП‑500)

— запасная часть шпиндельной (передней) бабки токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также специальных токарных станков РТ117 и РТ817. Деталь применяется в составе шпиндельной бабки как шкив I оси и соответствует каталожному обозначению 1А64.02.761, позиция 2 на кинематической схеме узла. При подборе рекомендуется сверять артикул, положение по схеме шпиндельной бабки и геометрию (число ручьёв, диаметр) для конкретной модификации станка

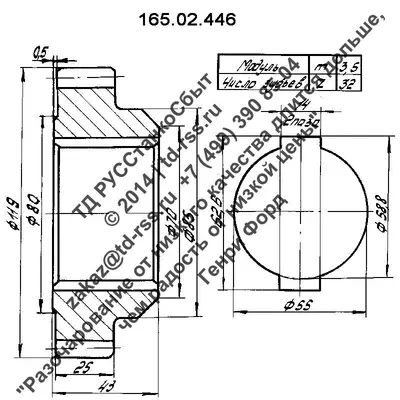

— запасная часть шпиндельной бабки токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также моделей РТ117 и РТ817. Деталь применяется в составе механизма шпиндельной бабки и соответствует каталожному обозначению 165.02.446, позиция 3 на кинематической схеме узла. Колесо работает в кинематической цепи привода шпинделя указанных токарно‑винторезных станков. При подборе рекомендуется сверять артикул 165.02.446, позицию 3 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1Н65 (ДИП‑500, 165, 1М65), РТ117 и РТ817 по каталогу запчастей

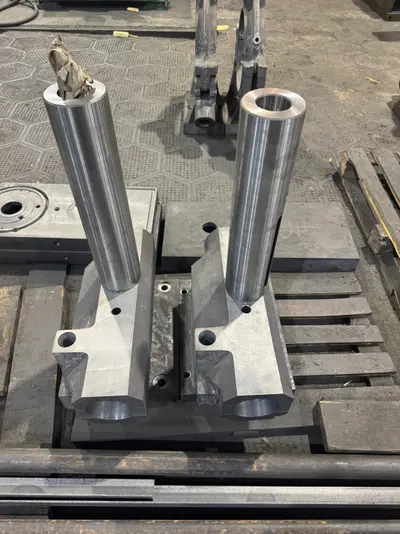

— запасная часть задней бабки токарно-винторезного станка 1М63 (ДИП-300, 163). Деталь представляет собой подвижную в осевом направлении гильзу задней бабки; перемещается маховиком через винтовую пару и служит для установки центра или режущего инструмента. Соответствует каталожному обозначению 1М63.03.224. Возможные диаметры под ремонтные размеры — 100–120 мм, длина — 475 мм, Конус Морзе 5 или 6. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

ОРИГИНАЛЬНАЯ ЗАПАСНАЯ ЧАСТЬ // В НАЛИЧИИ

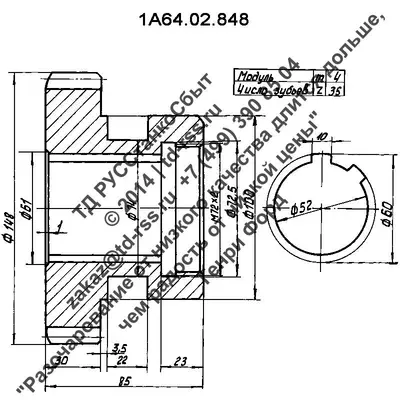

— запасная часть шпиндельной бабки (коробки скоростей) тяжёлого токарно‑винторезного станка 1Н65 (ДИП‑500, 165, 1М65) и родственных моделей. Деталь применяется в составе второй оси коробки скоростей и соответствует каталожному обозначению 1А64.02.848, позиция 6 на кинематической схеме шпиндельной бабки. Число зубьев z=35, модуль m=4, ширина обода 30 мм, наружный диаметр около 148 мм, резьба М72×2, шлицы 8×52×60×10; зубчатое колесо работает в паре с восьмишлицевым валом второй/третьей оси коробки скоростей. При подборе рекомендуется сверять артикул, ось по схеме коробки скоростей, параметры шлицев и совместимость с конкретной модификацией станка.

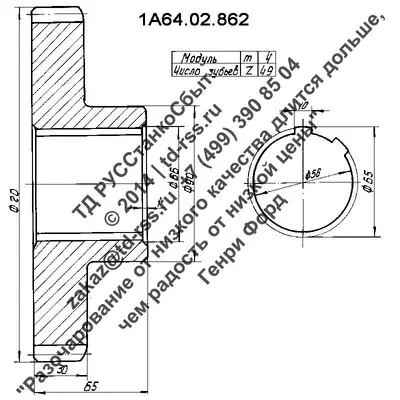

— запасная часть шпиндельной бабки токарно-винторезных станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе механизма шпиндельной бабки (3-я ось коробки скоростей) и соответствует каталожному обозначению 1А64.02.862, позиция 7 по кинематической схеме. При подборе рекомендуется сверять артикул 1А64.02.862, позицию 7 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817.

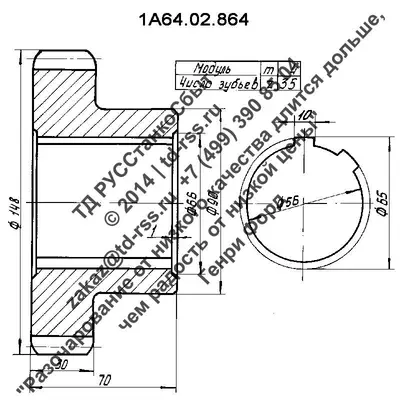

— шестерня передней (шпиндельной) бабки токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также моделей РТ117 и РТ817, поставляемая ТД РУССтанкоСбыт.
 Деталь применяется в составе шпиндельной бабки по каталогу 1А64.02, на кинематической схеме проходит под позицией №8 как шестерня 3‑й оси (z=35, m=4), и кинематически связана с соседними зубчатыми колесами этой оси.
 При подборе рекомендуется сверять артикул 1А64.02.864, позицию №8 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1Н65, РТ117 и РТ817 по паспорту и каталогу запчастей.

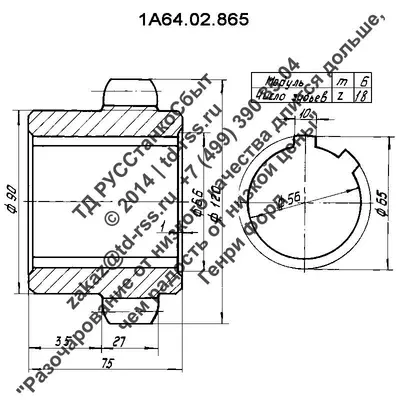

— шестерня третьей оси шпиндельной бабки токарно‑винторезных станков 1М65, 1Н65 (ДИП‑500, 165), а также станков РТ117 и РТ817. Деталь входит в трансмиссию шпиндельной бабки, работает совместно с восьмишлицевым валом третьей оси и другими зубчатыми колёсами передачи и соответствует каталожному обозначению 1А64.02.865. При подборе рекомендуется сверять артикул, исполнение шпиндельной бабки и совместимость с конкретной модификацией станка.
