— запасная часть суппорта токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), применяемая в механизме суппорта (суппортной группе). Деталь устанавливается в каретке/суппорте и соответствует каталожному обозначению 1М63.41.269, позиция 119 по альбому (№75 по кинематической схеме каретки). При подборе рекомендуется сверять артикул, позицию по схеме суппорта и параметры шестерни для конкретной модификации станка

— запасная часть суппорта токарно-винторезного станка 1М63Н (ДИП‑300, 163, 1М63). Деталь применяется в составе суппорта и соответствует каталожному обозначению 1М63Б.40.198, позиция 76 на кинематической схеме. При подборе рекомендуется сверять артикул 1М63Б.40.198, позицию по схеме суппорта и совместимость с конкретной модификацией станка

— запасная часть суппорта токарно‑винторезного станка модели 1М63Н (ДИП‑300, 163, 1М63). Деталь применяется в составе суппорта, участвует в передаче движения в механизме перемещений и соответствует каталожному обозначению 1М63Б.40.154. При подборе рекомендуется сверять артикул, исполнение суппорта и совместимость с конкретной модификацией станка или специального токарно‑накатного станка РТ301/РТ30102

— запасная часть суппорта токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63), а также специальных токарно-накатных станков РТ301 и РТ30102. Деталь применяется в составе механизма суппорта и соответствует каталожному обозначению 1М63.04.159, позиции 79 и 80 по кинематической схеме. При подборе рекомендуется сверять артикул 1М63.04.159, позиции 79, 80 по схеме суппорта и совместимость с конкретной модификацией станков 1М63Н (ДИП-300, 163, 1М63), РТ301 и РТ30102

— шестерня суппорта (каретки) токарно‑винторезного станка 1М63 (1М63Н, ДИП‑300, 163), а также специальных токарно‑накатных станков РТ301 и РТ30102, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена в узле каретки/суппорта, на кинематической схеме и в альбоме обозначается как позиция 119/132, имеет число зубьев z=30, модуль m=2, ширину венца 14 мм, и работает в кинематической цепи поперечной подачи, зацепляясь с сопряжённой шестернёй 1М63.04.159.
 При подборе рекомендуется сверять артикул 1М63.04.160, позицию по схеме суппорта/каретки и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300 и РТ301/РТ30102 по паспорту и каталогу запчастей

— запасная часть суппорта токарно‑винторезного станка 1М63 (ДИП‑300, 163). Деталь применяется в составе узла суппорта, установлена на позицию №82 по кинематической схеме и входит в сборку суппорта 1М63.41.001, взаимодействуя с сопряжёнными коническими колесами и элементами привода подачи. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка

— запасная часть суппорта токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63) и специальных токарно‑накатных станков РТ301 и РТ30102. Деталь применяется в кинематической цепи суппорта, участвует в передаче вращательного движения в узле каретки и соответствует каталожному обозначению 1М63.04.161. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— винт малой продольной подачи (винт суппорта) токарно‑винторезного станка 1М63 (ДИП‑300, 163). Деталь устанавливается в суппорте станка и в каталоге запчастей обозначается артикулом 1М63.04.152; часто поставляется в сборе с бронзовой гайкой. Применяется для малой продольной подачи суппорта токарного станка 1М63/ДИП‑300. При подборе винта суппорта рекомендуется сверять артикул 1М63.04.152, длину, тип резьбы и совместимость с конкретной модификацией станка

— запасная часть суппорта токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), применяемая в механизме продольного перемещения суппорта. Деталь работает в паре с винтом суппорта 1М63.04.153/151, устанавливается в сборе в суппортную группу (позиция 85 по кинематической схеме, позиция 125 в альбоме деталей) и соответствует каталожному обозначению 1М63.04.128. При подборе рекомендуется сверять артикул, исполнение суппорта и совместимость с конкретной модификацией станка 1М63 / 1М63Н / 163 / ДИП‑300 по каталогу и технической документации.

— запасная часть суппорта токарно-винторезных станков 1М63Н (ДИП-300, 163, 1М63) и специальных токарно-накатных станков РТ301, РТ30102. Деталь применяется в составе суппорта, который закрепляет режущий инструмент и обеспечивает движение подачи при обработке, и соответствует каталожному обозначению 1М63.04.129. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть суппорта и каретки токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), устанавливаемая в узле поперечной подачи. Деталь относится к зубчатым колесам каретки 1М63Н.50, является позициями 86 по кинематической схеме суппорта и 114 по чертежу каретки. Число зубьев z=17, модуль m=3, ширина обода 16–20 мм, и соответствует каталожному обозначению 1М63.04.155. При подборе рекомендуется сверять артикул, позиции 86/114 по схемам суппорта и каретки и совместимость с конкретной модификацией станков 1М63 / 163, а также применимость на специальных станках РТ301 и РТ30102 по каталогу и эксплуатационной документации.

предназначено для каретки (суппорта) токарно-винторезного станка 1М63 (ДИП-300). Деталь используется в составе механизма каретки и соответствует каталожному обозначению 1М63.04.153, позиция 112. При подборе рекомендуется сверять обозначение детали, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть фартука токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь применяется в составе механизма фартука и соответствует каталожному обозначению 1М63.61.158, позиция 103 на кинематической схеме. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретной модификацией токарного станка

— запасная часть узла фартука токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), а также применяется на специальном токарно‑накатном станке РТ301 и РТ30102. Деталь работает в механизме фартука, участвует в передаче движения от валов подач к исполнительным органам и соответствует каталожному обозначению 1М63.61.165, позиция 104 по кинематической схеме фартука. При подборе рекомендуется сверять артикул, позицию по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н, а также со специальными станками РТ301 и РТ30102.

Вал‑колесо зубчатое 1М63.61.231 — запасная часть фартука токарно‑винторезного станка 1М63 (163, ДИП‑300) и специальных токарно‑накатных станков РТ301 и РТ30102. Деталь применяется в составе механизма фартука и соответствует каталожному обозначению 1М63.61.231, позиция 105 по кинематической схеме фартука. Вал‑шестерня (вал‑колесо зубчатое) фартука, число зубьев z=23, модуль m=2, ширина обода 11 мм; используется для передачи движения в кинематической цепи продольной и поперечной подачи станка 1М63/163/ДИП‑300. При подборе рекомендуется сверять артикул 1М63.61.231, позицию 105 по схеме фартука и совместимость с конкретной модификацией станка 1М63 (включая исполнения для РТ301 и РТ30102)

— шестерня фартука токарно‑винторезного станка 1М63 (1М63Н, ДИП‑300, 163), а также специальных токарно‑накатных станков РТ301 и РТ30102, поставляемая ТД РУССтанкоСбыт.
 Деталь применяется в узле фартука, на кинематической схеме обозначена как позиция №108 (23‑я ось), имеет параметры z=26 и m=3, и входит в кинематическую цепь механизма продольной и поперечной подачи, взаимодействуя с соседними шестернями и вал‑шестернями фартука.
 При подборе рекомендуется сверять артикул 1М63.61.197, позицию №108 по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, а также РТ301 и РТ30102 по паспорту и каталогу запчастей.

— запасная часть фартука токарно-винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), а также применяется на специальном токарно-накатном станке РТ301. Деталь устанавливается в механизме фартука и соответствует каталожному обозначению 1М63.61.164, позиция 109 по кинематической схеме узла. Число зубьев z63, модуль m3, ширина обода 14 мм. При подборе рекомендуется сверять артикул, позицию 109 по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н и специального станка РТ301

— запасная часть коробки подач токарно-винторезных станков 1М63Н (ДИП-300, 163, 1М63) и специальных токарно-накатных станков РТ301, РТ30102. Деталь применяется в составе коробки подач, которая получает вращательный момент от шпиндельной бабки и передаёт его фартуку, обеспечивая управление станком в автоматических режимах и при нарезании резьб, и соответствует каталожному обозначению 1М63Б.70.232. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— запасная часть шпиндельной бабки токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), по каталогу установленная на 3‑й оси коробки скоростей и участвующая в передаче вращения от вала фрикционных муфт к последующим ступеням регулирования частоты шпинделя. Зубчатое колесо шпиндельной бабки, относиться к позиции №2 на кинематической схеме, с параметрами z=40, модуль m=3 и шириной обода 19 мм. Колесо 1М63.21.368 применяется в передней бабке станков 1М63/163/1М63Н, а также в составе головного привода специальных токарно‑накатных станков РТ301 и РТ30102, и соответствует каталожному обозначению 1М63.21.368. При подборе рекомендуется сверять артикул, позицию №2 по схеме коробки скоростей и совместимость с конкретной модификацией станка по паспорту и каталогу запчастей.

— запасная часть суппорта токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н) и совместимых исполнений, обеспечивающая работу узла поперечной подачи. Деталь используется в паре с винтом поперечной подачи, устанавливается в суппорте/каретке и служит для преобразования вращательного движения винта в поступательное перемещение салазок, при этом соответствует каталожному обозначению 1М63.04.119. При подборе рекомендуется сверять артикул 1М63.04.119, исполнение суппорта и совместимость с конкретной модификацией станка 1М63 / 1М63Н / 163 / ДИП‑300 по каталогу и технической документации

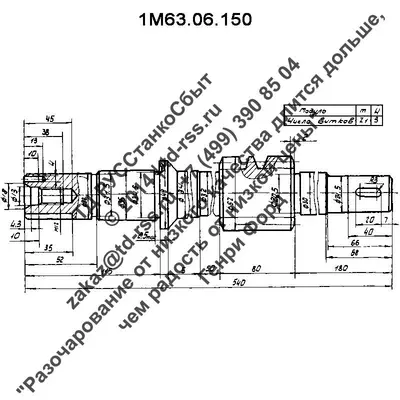

— запасная часть суппорта токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63) и специальных токарно‑накатных станков РТ301, РТ30102. Деталь работает в составе червячной передачи суппорта, передаёт движение от ходового вала к механизмам перемещения каретки и соответствует каталожному обозначению 1М63Б.40.106. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка

— запасная часть суппорта токарно‑винторезного станка модели 1М63 (ДИП‑300, 163, 1М63). Винт служит для поперечного перемещения суппорта/каретки, работает в паре с маточными гайками 1М63.04.119 и 1М63.04.120, имеет трапецеидальную резьбу Tr28×5 LH и на кинематической схеме суппорта указан как позиция 90. При подборе рекомендуется сверять артикул, длину 1154 мм и исполнение винта с чертежом суппорта и модификацией станка 1М63/1М63Н, а также учитывать совместимость при установке на специальные токарно‑накатные станки РТ301 и РТ30102.

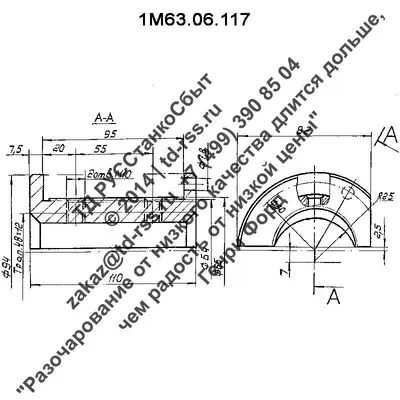

Полугайка (гайка маточная) 1М63.06.117 — запасная часть фартука токарно‑винторезного станка 1М63 (ДИП‑300, 163), а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь устанавливается в корпусе фартука 1М63Н.60.000, работает в паре с ходовым винтом 1М63Б.11.151 и соответствует каталожному обозначению 1М63.06.117, позиция 136 или 91 на чертеже разреза фартука. Комплект состоит из двух полугаек (маточной гайки фартука); масса комплекта — 2 кг. При подборе рекомендуется сверять артикул, узел (фартук) и совместимость с конкретной модификацией токарного станка

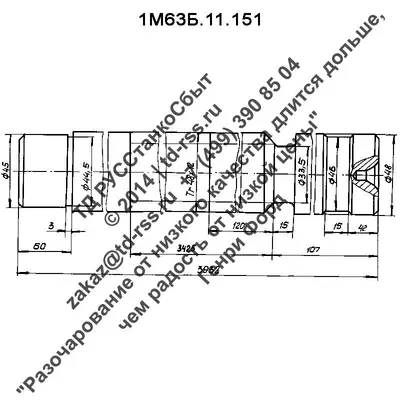

— запасная часть станины токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63) и специальных токарно‑накатных станков РТ301, РТ30102. Деталь устанавливается в станину, работает в паре с маточной (полугайкой) 1М63.06.117 для продольного перемещения суппорта при нарезании резьбы и соответствует каталожному обозначению 1М63Б.11.151. При подборе рекомендуется сверять артикул, исполнение станины и совместимость с конкретной модификацией станка

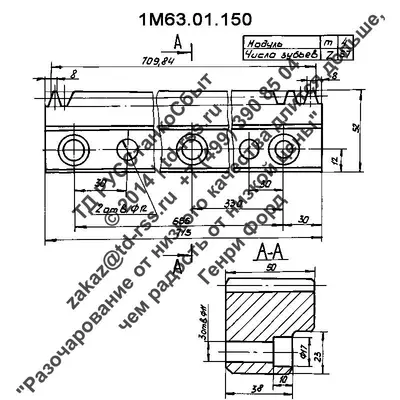

— зубчатая рейка станины токарно-винторезного станка 1М63 (163, ДИП-300, 16К40). Деталь крепится на станине и взаимодействует с шестернёй фартука, преобразуя вращательное движение приводного вала в поступательное перемещение суппорта вдоль направляющих. Соответствует каталожному обозначению 1М63.01.150. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка

— запасная часть фартука токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63), а также специальных токарно-накатных станков РТ301 и РТ30102. Деталь применяется в составе механизма фартука и соответствует каталожному обозначению 1М63.06.150, позиция 94 по кинематической схеме. При подборе рекомендуется сверять артикул 1М63.06.150, позицию по схеме фартука и совместимость с конкретной модификацией станков 1М63Н (ДИП-300, 163, 1М63), РТ301 и РТ30102

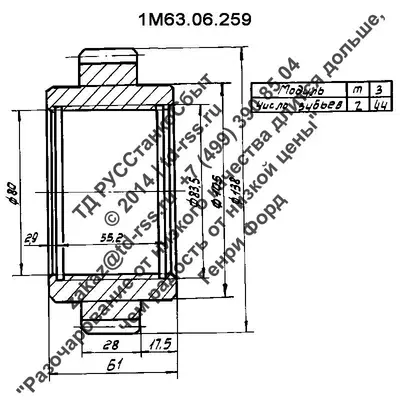

— шестерня 3‑й оси фартука токарно‑винторезного станка 1М63 (1М63Н, ДИП‑300, 163), а также специальных токарно‑накатных станков РТ301 и РТ30102, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена в корпусе обгонной муфты фартука, обозначена на кинематической схеме как шестерня 3‑й оси (позиция по оси фартука), имеет параметры z=44, m=3, ширину венца 28 мм, посадку ф80 и работает в цепи механических продольных и поперечных подач, зацепляясь с шестернёй 1М63.06.253.
 При подборе рекомендуется сверять артикул 1М63.06.259, принадлежность к 3‑й оси фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, а также РТ301 и РТ30102 по паспорту и каталогу запчастей.

— запасная часть фартука токарно-винторезного станка 1М63Н (ДИП-300, 163, 1М63). Деталь применяется в составе фартука, взаимодействует с механизмом подач и обеспечивает передачу вращения на суппорт станка, соответствует каталожному обозначению 1М63Б.60.106/1. Венец также применяется на специальных токарно-накатных станках РТ301 и РТ30102. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

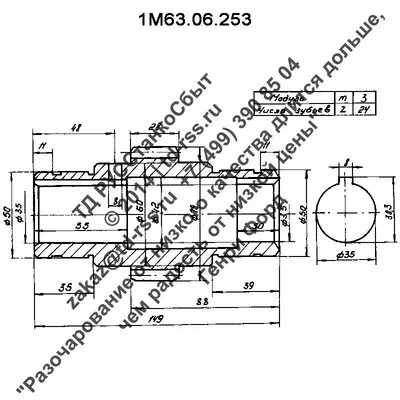

— шестерня‑втулка фартука токарно‑винторезного станка 1М63 (1М63Н, 163, ДИП‑300), а также специальных токарно‑накатных станков РТ301 и РТ30102, поставляемая ТД РУССтанкоСбыт.
 Деталь применяется в узле фартука как шестерня ходового вала (17‑я шестерня фартука по схеме), на кинематической схеме обозначена как позиция №97, в альбоме запчастей — как позиция 155, имеет число зубьев z=24, модуль m=3 и ширину обода 28 мм, участвует в передаче вращения ходового вала в поступательное перемещение фартука и взаимодействует с элементами механизма продольной подачи.
 При подборе рекомендуется сверять артикул 1М63.06.253, позицию №97 (155) по схеме и альбому фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, а также РТ301 и РТ30102 по паспорту и каталогу запчастей.

— запасная часть узла фартука токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также применяется на специальных токарно‑накатных станках РТ301 и РТ30102. Деталь совмещает функции вала и зубчатого колеса в кинематике фартука, устанавливается на позиции 98 по каталожной схеме и соответствует обозначению 1М63Б.60.278. При подборе рекомендуется сверять артикул, исполнение узла фартука и совместимость с конкретной модификацией станка

— запасная часть фартука токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь входит в кинематическую цепь фартука, передаёт вращение от коробки подач к механизмам перемещения суппорта и соответствует каталожному обозначению 1М63Б.60.294. При подборе рекомендуется сверять артикул, исполнение фартука и совместимость с конкретной модификацией станка.

— запасная часть фартука токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), участвующая в передаче вращения от ходового винта и вала к механизмам продольной и поперечной подачи каретки. Деталь относится к шестерням фартука, работает на 20‑й и 22‑й осях механизма (согласно схеме фартука), взаимодействует с соседними валами и шестернями фартука и соответствует каталожному обозначению 1М63.61.180. При подборе рекомендуется сверять артикул, позицию колесa в альбоме деталей фартука и совместимость с конкретной модификацией станка 1М63/163 и связанными специальными станками по паспорту и каталогу запчастей.

— запасная часть фартука токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), а также применяемая на специальных токарно‑накатных станках РТ301 и РТ30102. Деталь относится к зубчатым колесам фартука, установлена на 21‑й оси, участвует в передаче вращения от ходового винта/вала к механизму продольных подач, имеет число зубьев z=66, модуль m=3, ширину обода 18 мм и соответствует каталожному обозначению 1М63.06.254. При подборе рекомендуется сверять артикул, позицию (№101 по кинематической схеме фартука, №156 по альбому деталей) и совместимость с конкретной модификацией станков 1М63 / 1М63Н / 163 / ДИП‑300 / РТ301 / РТ30102 по каталогу и технической документации.

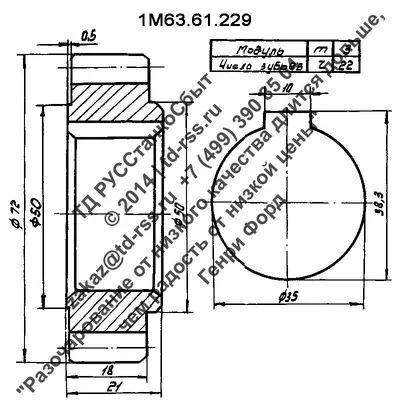

— запасная часть фартука токарно‑винторезного станка 1М63 (163, ДИП‑300). Деталь относится к зубчатым колесам механизма фартука и в каталожной документации указана как колесо зубчатое с числом зубьев z=22 и модулем m=3, применяемое в узле привода подач. При подборе рекомендуется сверять обозначение 1М63.61.229, параметры z=22 и m=3 и расположение в кинематической схеме фартука станка 1М63/163/ДИП‑300 по паспорту или интерактивной схеме.

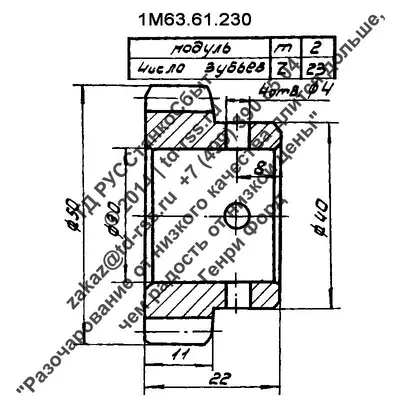

— шестерня фартука токарно‑винторезного станка 1М63 (1М63Н, 163, ДИП‑300), а также специальных токарно‑накатных станков РТ301 и РТ30102 и станков 16К40, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена в узле фартука, на кинематической схеме обозначена как позиция №110 (позиция 158 в альбоме), имеет число зубьев z=23, модуль m=2 и ширину обода 11 мм, работает в кинематической цепи механических продольных и поперечных подач и зацепляется с вал‑шестернёй 1М63.61.231, а также с соседними шестернями 1М63.61.228 и 1М63.61.229.
 При подборе рекомендуется сверять артикул 1М63.61.230, позицию №110 (158) по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, РТ301/РТ30102 и 16К40 по паспорту и каталогу запчастей.

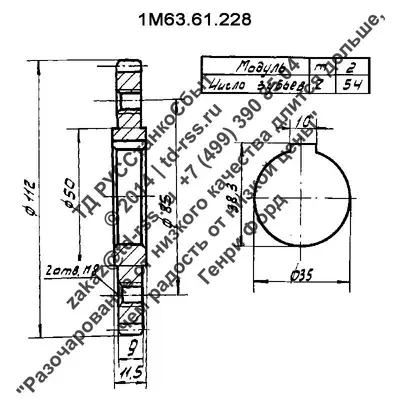

— запасная часть фартука токарно-винторезного станка 1М63 (ДИП-300, 163, 1М63Н). Деталь применяется в составе узла фартука и соответствует каталожному обозначению 163.61.228, позиция 111 на кинематической схеме. При подборе рекомендуется сверять артикул 1М63.61.228 (163.61.228), позицию по схеме и совместимость с конкретной модификацией станка 1М63 по каталогу и чертежам

— запасная часть фартука токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), 16К40, а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь входит в кинематическую цепь фартука, участвует в передаче движения от коробки подач к механизмам перемещения суппорта и соответствует каталожному обозначению 1М63Б.60.250. При подборе рекомендуется сверять артикул, исполнение фартука и совместимость с конкретной модификацией станка

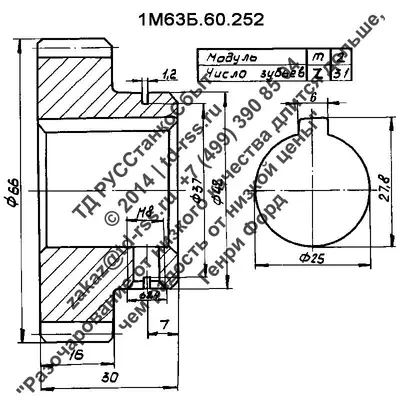

— запасная часть узла группы 60 токарно-винторезного станка 1М63Б (ДИП-300), а также станков 1М63 и 16К40. Деталь соответствует каталожному обозначению 163.60.252 и применяется совместно с колесом 163.60.250 и подшипниковым узлом 6006 в составе механизма группы 60. При подборе рекомендуется сверять артикул 1М63Б.60.252 (163.60.252), положение по схеме (поз. 112) и совместимость с конкретной модификацией станков 1М63Б, 1М63 и 16К40 по каталогу и чертежам

— запасная часть фартука токарно‑винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), применяемая также на станках 16К40 и специальных токарно‑накатных станках РТ301 и РТ30102. По данным кинематической схемы фартука, деталь установлена в фартуке, имеет число зубьев z=22, модуль m=2, ширину обода 20 мм, позицию 113 по схеме и соответствует каталожному обозначению 1М63Б.60.253. При подборе рекомендуется сверять артикул, позицию №113 по кинематической схеме фартука и совместимость с конкретной модификацией станков 1М63 / 163 / 16К40 / РТ301 / РТ30102 по каталогу и технической документации.

— запасная часть фартука токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), 16К40, а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь входит в кинематическую цепь фартука, участвует в передаче движения от коробки подач к механизмам перемещения суппорта и соответствует каталожному обозначению 1М63Б.60.251. При подборе рекомендуется сверять артикул, исполнение фартука и совместимость с конкретной модификацией станка
