Запчасти коробок скоростей и шпиндельных бабок

— деталь коробки скоростей токарно-винторезного станка 164 (ДИП-400). Служит основой для зубчатого венца или шкива, передаёт момент через шпонку или шлицы. Материал — конструкционная сталь; внутренний диаметр обработан под вал с нужной посадкой. Признак износа — задиры внутренней поверхности, трещины, потеря посадочного натяга. Задержка замены повреждает шлицевые или шпоночные поверхности вала. При замене проверяйте состояние шлицев или шпоночного паза на ступице и сопряжённом валу. Совместимость с исполнением уточняется по паспорту станка.

— запасная часть шпиндельной (передней) бабки токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также тяжёлых токарных станков РТ117 и РТ817.
Деталь применяется в составе привода шпинделя, устанавливается на вал передней бабки по каталожному обозначению 165.02.372, соответствует позиции №24 на кинематической схеме и входит в согласованный комплект зубчатых колес шпиндельного узла.
 При подборе рекомендуется сверять артикул 165.02.372, позицию на схеме шпиндельной бабки и совместимость с конкретной модификацией станка по паспорту и каталогу запчастей

— интегрируется в конструкцию коробки скоростей, обеспечивает подачу масла к трущимся деталям; встречается двух типов. Подбор — по шифру детали и совместимости с модификацией станка.

— цилиндрическое прямозубое колесо шпиндельная бабка токарного станка. Назначение. Обеспечивает передачу крутящего момента между валами шпиндельная бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1А983.20.283. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1А983.20.283 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь узла токарного станка 1М63Н. Шпиндельная бабка станка 1М63Н: мощность 15 кВт, 22 ступени скоростей, 10–1250 об/мин, шпиндель Ø105 мм (по паспорту). Назначение. Передаёт вращение и момент в кинематической цепи узла станка. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Изготавливается из конструкционной легированной стали с последующей термообработкой. Применение. Совместимость с исполнением уточняется по паспорту станка. Признаки износа. При износе появляется вибрация узла, нехарактерный стук при работе на нагрузке. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Подбор. Поставка — ТД РУССтанкоСбыт.

— деталь передней бабки трубонарезного станка 1Н983, направляет или фиксирует подвижные элементы узла, обеспечивая точность перемещения. Материал — чугун или сталь, привалочные плоскости обработаны в допуск по плоскостности. При заказе указывайте каталожный номер и модификацию оборудования.

— служит опорой вращающихся деталей или центрирующим элементом коробки скоростей токарно-винторезного станка 1А64. Подбор — по каталожному номеру и модели станка.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, обеспечивает передачу крутящего момента в приводе, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 165 (ДИП500, 1А64, 1M65, 1H65, PT117, PT817, PT917, 1658). Назначение. Передаёт крутящий момент в цепи главного движения; крупный модуль указывает на нагруженную ступень привода. Параметры зацепления: z = 18, m = 6. Состав и материал. Изготавливается из легированной стали с термоулучшением и закалкой зубьев; конкретная марка стали и твёрдость — по чертежу. Признаки износа. Стук под нагрузкой, вибрация шпинделя, износ и выкрашивание профиля зубьев. Подбор. Подбор по каталожному номеру 165.02.273 и модели станка.

— деталь коробки скоростей токарно-винторезного станка 163 (ДИП-300, 1M63, 1M63H, PT301, PT30101, PT30102). Несёт зубчатые колёса шпиндельной бабки в одной из ступеней привода. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. При износе посадочных шеек растёт вибрация, ухудшается чистота обработки деталей. Задержка замены ведёт к разрушению подшипников шпинделя, ремонт становится капитальным. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Уточняйте исполнение узла по чертежу или паспорту станка.

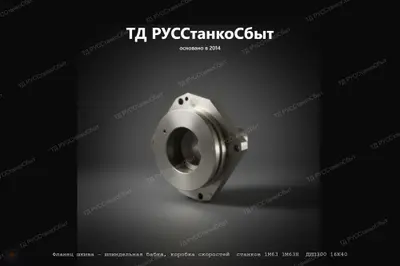

Деталь шпиндельной бабки / коробки скоростей — «Фланец шкива - шпиндельная бабка, коробка скоростей станков 1М63 1М63Н ДИП300 16К40». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— вал фрикционного механизма сверлильного станка 2М55 — несёт диски (муфты) фрикциона для переключения направления вращения шпинделя (прямой и реверсный ход) и его отключения на холостой ход. Подбор — по названию узла и модели станка.

Шестерня 1Н983.20.293 — запасная часть шпиндельной бабки токарно-трубонарезного станка 1Н983. Деталь применяется в составе механизма привода зажима/разжима кулачков патрона, взаимодействует с валом 1Н983.20.292, и соответствует каталожному обозначению 1Н983.20.293.
При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

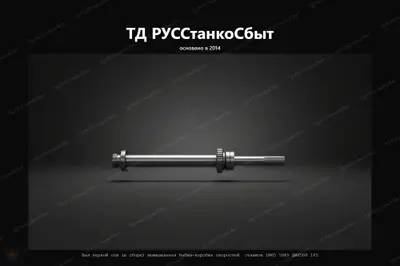

Деталь шпиндельной бабки / коробки скоростей — «Вал первой оси (в сборе) шпиндельная бабка-коробка скоростей станков 1М65 1Н65 ДИП500 165». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— цилиндрическое зубчатое колесо шпиндельной бабки токарно-винторезного станка 1А64 (ДИП500, 165, 1M65, 1H65, PT117, PT817, PT917, 1658). Назначение. Установлено на первой оси коробки скоростей, принимает вращение от привода и передаёт его дальше по кинематической цепи. Параметры зацепления: z = 32, m = 3,5. Состав и материал. Изготавливается из легированной стали с термоулучшением и закалкой зубьев; конкретная марка стали и твёрдость — по чертежу. Признаки износа. Шум и стук в бабке, увеличенный люфт в зацеплении, выкрашивание зубьев. Подбор. Подбор по каталожному номеру 1А64.02.245 и модели станка.

Гайка 1М63.02.355 — деталь коробки скоростей токарно-винторезного станка 1М63, сопряжённая с ходовым винтом. Признак износа — нагрев опоры, люфт в паре с ходовым винтом, нестабильность хода. Подбор — по каталожному номеру и модели станка.

— деталь коробки скоростей токарно-винторезного станка 163 (ДИП-300, 1M63, 1M63H, PT301, PT30101, PT30102). Является сопряжённой деталью ходового винта — воспринимает осевую нагрузку при подаче. Изготавливается из оловянной бронзы или латуни; резьба нарезана по ходовому винту станка. Признак износа — нагрев опоры, люфт в паре с ходовым винтом, нестабильность хода. Задержка замены разрушает резьбу ходового винта — ремонт становится дороже. Гайку и винт рекомендуется заменять комплектом при каждом капитальном ремонте. Уточняйте исполнение узла по чертежу или паспорту станка.

— вал фрикционного механизма фрезерного станка 6Р81 — несёт диски (муфты) фрикциона для переключения направления вращения шпинделя (прямой и реверсный ход) и его отключения на холостой ход. Подбор — по названию узла и модели станка.

— деталь коробки скоростей токарно-винторезного станка 1А64. Участвует в передаче усилия или движения в механизме узла станка. Изготавливается из материала, соответствующего условиям работы узла станка. Совместимость с исполнением уточняется по паспорту станка. Износ проявляется нарушением работы узла: стуком, вибрацией, потерей точности. Задержка замены повышает стоимость ремонта и риск внепланового простоя станка. Перед установкой проверяйте посадочные поверхности и состояние смежных деталей узла. Поставка — ТД РУССтанкоСбыт.

Коробка скоростей (передняя/шпиндельная бабка) станков 1К625Д и ТС-85 (спроектирован на его базе). В составе: фрикционная муфта (включение шпинделя в прямом/реверсном направлении), ленточный тормоз (быстрый останов), механизм выбора скоростей, шпиндельный узел на прецизионных опорных подшипниках. Ремонт чаще всего капитальный — альтернатива, узел в сборе, эквивалентный по качеству и цене. Подбор — по шифру детали и совместимости с модификацией станка.

Муфта эластичная для сверлильных станков 2Н135, 2Н125, 2Н150, 2С132 — кольцо из износостойкой резины для гашения ударных нагрузок. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— зубчатое колесо коробки скоростей (шпиндельной бабки) токарно‑винторезных станков 1Н65 (ДИП‑500, 165, 1М65), а также моделей РТ117 и РТ817, поставляемая ТД РУССтанкоСбыт.
 Деталь установлена на 5‑й оси коробки скоростей, на кинематической схеме обозначена как позиция №19, имеет параметры z=24 и m=5, и взаимодействует с соседними шестернями этой оси, участвуя в формировании диапазонов частот вращения шпинделя.
 При подборе рекомендуется сверять артикул 1А64.02.381, позицию №19 по схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1Н65, 1М65, 165, а также РТ117 и РТ817 по паспорту и каталогу запчастей

Комплектный узел сверлильного шпинделя вертикально-сверлильных станков 2Н125 и 2Н135: шпиндель, пиноль (выдвижная гильза) и бронзовые опорные втулки, обеспечивающие точность выдвижения и скольжения пиноли. Признаки износа — биение шпинделя свыше допуска, увеличенный зазор пиноли. Подбор — по модели станка.

Вилка 1М63Н.20.022 — вилка переключения передач коробки скоростей/подач токарно-винторезного станка 1М63Н. Назначение. Обеспечивает перемещение подвижных зубчатых колёс или муфт при переключении скоростей/подач. Состав и материал. Материал и термообработка — по конструкторской документации. Признаки износа. Признак износа — затруднённое переключение передач, повышенный люфт в пазу вилки. Несвоевременная замена ведёт к повреждению сопряжённых зубчатых колёс. Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

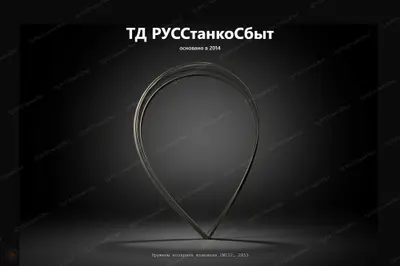

Деталь шпиндельной бабки / коробки скоростей — «Пружины возврата шпинделя 2М112, 2Л53». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— деталь передней бабки тяжёлого токарно-винторезного станка 1А64, передаёт вращение в кинематической цепи главного движения шпиндельной бабки, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— вал фрикционного механизма сверлильного станка 2Н55 — несёт диски (муфты) фрикциона для переключения направления вращения шпинделя (прямой и реверсный ход) и его отключения на холостой ход. Подбор — по названию узла и модели станка.

— вал фрикционного механизма сверлильного станка 2А554 — несёт диски (муфты) фрикциона для переключения направления вращения шпинделя (прямой и реверсный ход) и его отключения на холостой ход. Подбор — по названию узла и модели станка.

— комплект деталей, обеспечивающих герметичность и линейное перемещение или фиксацию сопряжённых деталей шпиндельной бабки станка 1К62. Подбор — по модели станка.

— уплотняет, компенсирует зазоры или обеспечивает осевую фиксацию в узле передней бабки станка СА983С200. Подбор — по каталожному номеру и модели станка.

— вал шпиндельной бабки (позиция В9 по кинематической схеме) токарно-винторезного станка 1А64. Назначение. При ремонте подбирается по каталожному номеру 1А64.02.237 и модели станка 1А64. Применение. В кинематической цепи шпиндельной бабки передаёт вращение и крутящий момент между узлами привода; обеспечивает стабильную передачу момента в заданном диапазоне нагрузок. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

(Шпиндельная бабка) токарно-винторезных станков 1М65, 1Н65: Вал I (1-й оси) – 1А64.02.942, 165.02.446; Вал II (2-й оси) – 1А64.02.841, 1А64.02.842, 1А64.02.848, 1А64.02.884; Вал III (3-й оси) – 1А64.02.861, 1А64.02.862, 1А64.02.864, 1А64.02.865; Вал IV (4-й оси) – 165.02.001 СБ, 165.02.002 СБ, 1А64.02.348, 1А64.02.349, 1А64.02.853, 165.02.800, 165.02.801; Вал V (5-й оси) – 165.02.439, 1А64.02.381, 1А64.02.850, 1А64.02.851; Вал VI (6-й оси) – 165.02.160, 1А64.02.410; Вал VII (7-й оси) – 165.02.151, 165.01.152, 1А64.02.329. (Шпиндельная бабка) токарно-винторезных станков 1М63, 1М63Н, 16К40, 16М30, 16Р40: Вал I (1-й оси) – 1М63.21.199, 1М63.21.200, 1М63.02.294, 1М63.02.370; Вал II (2-й оси) – 1М63.02.170, 1М63.02.171, 1М63.02.172, 1М63.21.228, 1М63.02.331; Вал III (3-й оси) – 1М63Б.20.185, 1М63Б.20.186, 1М63.20.187, 1М63.21.215, 1М63.21.216, 1М63.21.217, 1М63.21.368; Вал IV (4-й оси) – 1М63Б.20.189, 1М63.02.353, 1М63.21.395; Вал V (5-й оси) – 1М63.21.158, 1М63Н.20.187, 1М63Н.20.188; Вал VI (6-й оси) – Уо5.20.160, Уо5.20.159, Уо5.20.162, Уо5.20.163; Вал VII (7-й оси) – 1М63Н.20.157, 1М63.21.235, 1М63.02.438; Вал VIII (8-й оси) – 1М63.21.237; Вал IX (9-й оси) – 1М63.02.210; Вал X (10-й оси) – 1М63.21.197; Вал XI (11-й оси) – 1М63.21.364; Вал XII (12-й оси) – 1М63.02.347, 1М63.02.348. Подбор. По каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— вал фрикционного механизма фрезерных станков 6Н12, 6Н13, 6Н82, 6Н83 — несёт диски (муфты) фрикциона для переключения направления вращения шпинделя (прямой и реверсный ход) и его отключения на холостой ход. Подбор — по названию узла и модели станка.

— резиновая прокладка для уплотнения коробки скоростей, обеспечивает герметичность, предотвращает утечку масла коробки скоростей станка 1К62. Подбор — по каталожному номеру и модели станка.

Коробка скоростей (шпиндельная/передняя бабка) станков 1М63, 163, ДИП-300, каталожный номер 1М63.02.000. Механизм переключения — 24 скорости через 2 рукоятки: первая управляет блоками шестерён Б1/Б2 через кривошипный палец и диск с криволинейным пазом, вторая — блоками переборного устройства Б3/Б4; фиксация шариковым фиксатором. Подбор — по шифру детали и совместимости с модификацией станка.

— управляющий орган вращением шпинделя с двумя ручками, контролирует режимы: холостой ход (нейтральное положение), рабочее вращение против часовой стрелки (ручки вверх), реверсный режим по часовой стрелке (ручки вниз) токарно-винторезного станка 1К62, 1К625. Подбор — по названию узла и модели станка.

— цилиндрическое прямозубое колесо шпиндельной бабки токарно-винторезного станка 1М65. Назначение. Обеспечивает передачу крутящего момента в кинематической цепи привода главного движения и участвует в переключении частоты вращения шпинделя. Параметры зацепления: число зубьев z = 50, модуль m = 5, ширина венца 51 мм — по конструкторской документации на деталь 165.02.439. Состав и материал. Изготавливается из легированной стали, зубья цементированы и закалены до HRC 56–62. Применение. Устанавливается на вал шпиндельной бабки согласно кинематической схеме, позиция 18 по кинематической схеме, с обеспечением нормированного бокового зазора. Подбор. Подбор по каталожному номеру 165.02.439 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.

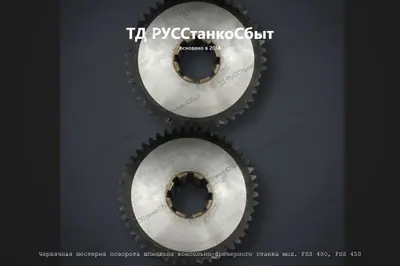

Деталь шпиндельной бабки / коробки скоростей — «Червячная шестерня поворота шпинделя консольно-фрезерного станка мод. FSS 400, FSS 450». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

Коробка скоростей в сборе станка 6Р83 (усиленная модификация 6Р82 с увеличенным столом) — набор из 4 валов с шестернями внутри станины. При износе рабочих поверхностей зубчатых колёс, деформации валов и износе подшипников частичная замена деталей неэффективна — рекомендуется замена всех 4 валов узлом в сборе. Подбор — при заказе указывайте каталожный номер и модификацию оборудования.

— цилиндрическое прямозубое колесо шпиндельная бабка токарно-винторезного станка 1М65 (ДИП-500). Назначение. Обеспечивает передачу крутящего момента между валами шпиндельная бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 165.02.446. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 165.02.446 и паспорту станка. Поставка — ТД РУССтанкоСбыт.
