Запчасти коробок скоростей и шпиндельных бабок

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 1А64. Число зубьев z = 36, m = 5, b = 30 мм — по кинематической схеме станка, поз. 17. Входит в привод шпинделя, задаёт нужную ступень скоростей. Сталь — легированная конструкционная; зубья обрабатываются по ГОСТ для обеспечения ресурса. Признаки износа. Признак износа — стук при переключении скоростей, нарастающая вибрация шпинделя. Несвоевременная замена разрушает опоры шпинделя, ремонт станка становится дороже. Рекомендуется менять парные колёса одновременно — это продлевает ресурс узла. Кинематика. число зубьев z=36; модуль/шаг m=5 мм; ширина/диаметр b=30 мм (шифр 1А64.02.850). Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— вал шпиндельной бабки (позиция В4 по кинематической схеме) токарно-винторезного станка 1М63 (163, ДИП-300). Назначение. При ремонте подбирается по каталожному номеру 1М63.21.394 и модели станка 1М63 (163, ДИП-300). Применение. В кинематической цепи шпиндельной бабки передаёт вращение и крутящий момент между узлами привода; обеспечивает стабильную передачу момента в заданном диапазоне нагрузок. Подбор. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, несёт зубчатые колёса или шкивы в приводе шпинделя, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— вал шпиндельной бабки (позиция В10 по кинематической схеме) токарно-винторезного станка 1М63 (163, ДИП-300). Назначение. При ремонте подбирается по каталожному номеру 1М63.21.196 и модели станка 1М63 (163, ДИП-300). Применение. В кинематической цепи шпиндельной бабки передаёт вращение и крутящий момент между узлами привода; обеспечивает стабильную передачу момента в заданном диапазоне нагрузок. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— деталь передней бабки токарно-винторезного станка 1М63, передаёт вращение в кинематической цепи главного движения шпиндельной бабки, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— служит опорой вращающихся деталей или центрирующим элементом коробки скоростей токарно-винторезного станка 1А64. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки (20) тяжёлого токарного станка РТ783. Несёт зубчатые колёса шпиндельной бабки в одной из ступеней привода. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. При износе посадочных шеек растёт вибрация, ухудшается чистота обработки деталей. Несвоевременная замена разрушает опоры шпинделя и соседние зубчатые колёса. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор по шифру детали и совместимости с модификацией станка.

— деталь коробки скоростей токарно-винторезного станка 1К62. Входит в конструкцию узла и обеспечивает его штатную работу. Материал и термообработка определяются конструкторской документацией на станок. Совместимость с исполнением уточняется по паспорту станка. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Поставка — ТД РУССтанкоСбыт.

— подшипник скольжения или дистанционный элемент, обеспечивает точную посадку вала коробки скоростей токарно-винторезного станка 1А64. Подбор — по каталожному номеру и модели станка.

Втулка 1Н983.20.273 — деталь передней бабки трубонарезного станка 1Н983. Признак износа — биение вала, посторонний стук и нагрев опоры при работе. Подбор — по каталожному номеру и модели станка.

Втулка 1М63.02.079 — деталь коробки скоростей токарно-винторезного станка 1М63. Признак износа — растёт радиальный зазор, появляется вибрация и стук в узле. Подбор — по каталожному номеру и модели станка.

Втулка 16К40.70.153 — деталь коробки скоростей токарно-винторезного станка 16К40. При увеличении люфта — подлежит замене. Подбор — по каталожному номеру и модели станка.

— вал шпиндельной бабки (позиция В12 по кинематической схеме) токарно-винторезного станка 1М63 (163, ДИП-300). Назначение. При ремонте подбирается по каталожному номеру 1М63.21.182 и модели станка 1М63 (163, ДИП-300). Применение. В кинематической цепи шпиндельной бабки передаёт вращение и крутящий момент между узлами привода; обеспечивает стабильную передачу момента в заданном диапазоне нагрузок. Подбор. Совместимость с исполнением уточняется по паспорту станка. Поставка — ТД РУССтанкоСбыт.

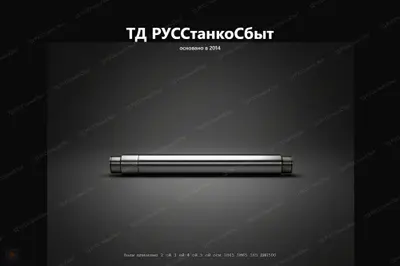

— вал для токарно-винторезного станка 1Н65 (165, ДИП-500), 1М65 (165, ДИП-500), 165 (1Н65, ДИП-500). В составе привода станка. Подбор. Подбор — по модели станка 1Н65 (165, ДИП-500), 1М65 (165, ДИП-500), 165 (1Н65, ДИП-500) и паспорту оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь коробки скоростей (узел 20) токарно-винторезного станка 16К40. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами, подшипниками и муфтами узла. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— деталь для токарно-винторезных станков указанных моделей. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки токарно-винторезного станка 16К20. Участвует в передаче усилия или движения в механизме узла станка. Изготавливается в соответствии с требованиями чертежа и документации производителя. При износе появляется нехарактерный стук или вибрация в узле при нагрузке. Несвоевременная замена ведёт к разрушению смежных деталей и удорожанию ремонта. Демонтаж и замену выполняйте в соответствии с руководством по ремонту и эксплуатации. При заказе указывайте каталожный номер и модификацию оборудования.

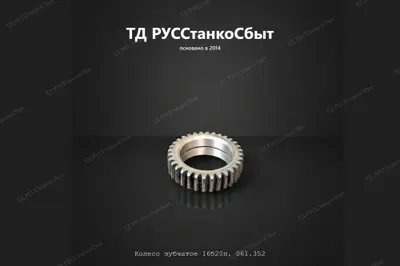

— цилиндрическое зубчатое колесо передней бабки токарно-винторезного станка 16Б20П. Передаёт крутящий момент в одной из ступеней привода главного движения. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Износ проявляется нехарактерным шумом в бабке, увеличенным люфтом при переключении. Задержка замены ведёт к повреждению подшипников шпинделя и соседних колёс. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. Подбор по шифру детали и совместимости с модификацией станка.

— запасная часть шпиндельной (передней) бабки токарно-винторезного станка 1М63 (ДИП‑300, 163, 1М63Н). Деталь применяется в составе привода шпинделя и относится к механизму коробки скоростей, соответствует каталожному обозначению 1М63.21.197, позиция 12 по кинематической схеме шпиндельной бабки. При подборе важно сверять артикул, позицию по схеме и совместимость с конкретной модификацией станка 1М63/1М63Н/163 (ДИП‑300)

— деталь передней бабки токарно-винторезного станка 1М63, работает в составе привода шпинделя, несёт зубчатые колёса или шкивы, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

Вал 6Т83Г.30.251А — запасная часть коробки скоростей консольно-фрезерного станка 6Т83Г. Деталь относится к валам коробки скоростей и соответствует каталожному обозначению 6Т83Г.30.251А, в ряде перечней упоминается как вал III оси привода скоростей. Точные параметры вала (число зубчатых венцов, модули и размеры посадочных мест) определяются по заводскому каталогу и схеме коробки скоростей станка 6Т83Г. Работает в паре с зубчатыми колёсами и подшипниками. При подборе рекомендуется сверять артикул, позицию по схеме и совместимость с конкретным исполнением станка 6Т83Г.

— деталь коробки скоростей (узел 20) токарно-винторезного станка 1М63Н. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— деталь коробки скоростей токарно-карусельного станка РТ646, входит в конструкцию узла и обеспечивает его штатную работу. Подбор — по шифру детали и совместимости с модификацией станка.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, обеспечивает передачу крутящего момента в приводе, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки (20) тяжёлого токарного станка РТ783. Передаёт вращение в кинематической цепи главного движения шпиндельной бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Изготавливается из конструкционной легированной стали с последующей термообработкой. Износ проявляется шумом в шпиндельной бабке, биением на посадочных поверхностях. Несвоевременная замена разрушает опоры шпинделя и соседние зубчатые колёса. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Совместимость с исполнением уточняется по паспорту станка.

— деталь передней бабки токарно-винторезного станка 16К30. Направляет или фиксирует подвижные элементы узла, обеспечивая точность перемещения. Материал — чугун или сталь; привалочные плоскости обработаны в допуск по плоскостности. Признак износа — нарушение посадочного размера, трещины, ослабление крепёжных резьб. Если не заменить — загрязнение и масляное голодание ускоряют износ всех деталей узла. Рекомендуется проверять прокладку или уплотнение под фланцем при каждой разборке узла. При заказе указывайте каталожный номер и модификацию оборудования.

— фиксирует детали в осевом направлении, воспринимает осевые усилия в узле коробки скоростей станка 1М64. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки токарно-винторезного станка 1М63, является направляющим или стопорным элементом в механизме узла. Изготавливается из конструкционного материала с обработкой посадочных и крепёжных поверхностей. Подбор — по каталожному номеру и модели станка.

— обеспечивает требуемую кинематику или фиксацию в механизме узла передней бабки станка 1М63. Подбор — по каталожному номеру и модели станка.

— запасная часть коробки скоростей (шпиндельной бабки) токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также специального токарно‑накатного станка РТ301. Деталь относится к пятой оси коробки скоростей и соответствует каталожному обозначению 1М63.21.158, позиция 143 по схеме запчастей. При подборе и покупке зубчатого колеса для коробки скоростей токарного станка рекомендуется сверять артикул 1М63.21.158, ось и позицию по кинематической схеме, а также совместимость с конкретной модификацией станка

— обеспечивает взаимную фиксацию деталей или передачу крутящего момента через тело штифта привода главного движения станка 1М63. Подбор — по каталожному номеру и модели станка.

Валик IV оси 1А64.02.857 — вал шпиндельной бабки (позиция В4 по кинематической схеме) токарно-винторезного станка 1А64. Назначение. При ремонте подбирается по каталожному номеру 1А64.02.857 и модели станка 1А64. Применение. В кинематической цепи шпиндельной бабки передаёт вращение и крутящий момент между узлами привода; обеспечивает стабильную передачу момента в заданном диапазоне нагрузок. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— деталь передней бабки токарно-винторезного станка 16К20. Входит в конструкцию узла и обеспечивает его штатную работу. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь коробки скоростей токарно-карусельного станка 1М64. Закрывает отверстие или полость в корпусе, предотвращая попадание загрязнений. Изготавливается из конструкционного материала с обработкой посадочных и крепёжных поверхностей. Признаки износа — трещины, нарушение плоскостности привалочной поверхности, утечка смазки. Несвоевременная замена ведёт к загрязнению узла, повреждению подшипников и зубчатых колёс. При замене проверяйте плоскостность привалочного торца и состояние резьбы в отверстиях. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— вал шпиндельной бабки токарно-винторезного станка 1М63 (совместим с 16К40, 16М30), передаёт крутящий момент в кинематической цепи привода главного движения, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки (20) токарного станка с ЧПУ РТ772Ф3. Несёт зубчатые колёса шпиндельной бабки в одной из ступеней привода. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. При износе посадочных шеек растёт вибрация, ухудшается чистота обработки деталей. Несвоевременная замена разрушает опоры шпинделя и соседние зубчатые колёса. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор по каталожному номеру и модели станка.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, обеспечивает передачу крутящего момента в приводе, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 165 (ДИП-500). Число зубьев z = 32, m = 3,5, b = 25 мм — по кинематической схеме станка, поз. 3. Назначение. Обеспечивает требуемую частоту вращения шпинделя при переключении ступеней. Состав и материал. Заготовка — поковка из легированной стали; зубья цементированы и закалены для высокой износостойкости. Признаки износа. Признак износа — стук при переключении скоростей, нарастающая вибрация шпинделя. Несвоевременная замена разрушает опоры шпинделя, ремонт станка становится дороже. При замене проверяйте посадку на вал и наличие люфта в смежных зацеплениях. Кинематика. число зубьев z=32; модуль/шаг m=3.5 мм; ширина/диаметр b=25 мм (шифр 165.02.446). Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь передней бабки (20) тяжёлого токарного станка РТ783. Передаёт вращение в кинематической цепи главного движения шпиндельной бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Изготавливается из конструкционной легированной стали с последующей термообработкой. Износ проявляется шумом в шпиндельной бабке, биением на посадочных поверхностях. Задержка замены ведёт к разрушению подшипников шпинделя, ремонт становится капитальным. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Уточняйте исполнение узла по чертежу или паспорту станка.

— деталь коробки скоростей трубонарезного станка 1Н983, является направляющим или стопорным элементом в механизме узла. Материал — чугун или сталь, привалочные плоскости обработаны в допуск по плоскостности. Подбор по каталожному номеру и модели станка.
