Запчасти коробок скоростей и шпиндельных бабок

— запасная часть шпиндельной бабки токарно-винторезных станков 1М65, 1Н65, ДИП500, 165. Деталь применяется в составе шпиндельной бабки совместно с восьмишлицевым валом пятой оси и соответствует каталожному обозначению 165.02.439, деталь термообработана и зубошлифована. При подборе рекомендуется сверять артикул 165.02.439, исполнение узла и совместимость с конкретной модификацией станка 1М65, 1Н65, ДИП500 или 165.

— деталь механизма переключения шпиндельной бабки токарно-винторезного станка 1М63. Состав и материал. Материал и обработка — по конструкторской документации. Признаки износа. Признаки износа: люфт, износ рабочих поверхностей вилки, затруднённое переключение. При обнаружении износа — замена без промедления. Подбор. Подбор по каталожному номеру 1М63.21.030 и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, несёт зубчатые колёса или шкивы в приводе шпинделя, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— цилиндрическое прямозубое колесо шпиндельной бабки токарно-винторезного станка 164. Назначение. Обеспечивает передачу крутящего момента в кинематической цепи привода главного движения и участвует в переключении частоты вращения шпинделя. Параметры зацепления: число зубьев z = 38, модуль m = 3.5, ширина венца 20 мм — по конструкторской документации на деталь 164.02.173. Состав и материал. Изготавливается из легированной стали, зубья цементированы и закалены до HRC 56–62. Применение. Устанавливается на вал шпиндельной бабки согласно кинематической схеме, позиция 3 по кинематической схеме, с обеспечением нормированного бокового зазора. Подбор. Подбор по каталожному номеру 164.02.173 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.

Вал 6М82.3.64К — деталь узла 3 токарно-винторезного станка 6М82/6М83. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— цилиндрическое прямозубое колесо шпиндельная бабка токарно-винторезного станка 1М63 (ДИП-300, 163). Назначение. Обеспечивает передачу крутящего момента между валами шпиндельная бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1М63.21.231. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1М63.21.231 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

— конструктивный элемент, подлежит замене при обнаружении износа или повреждений коробки скоростей станка 1М63. Подбор — по каталожному номеру и модели станка.

— деталь коробки скоростей токарно-винторезного станка 1К62. Входит в конструкцию узла и обеспечивает его штатную работу. Изготавливается в соответствии с требованиями чертежа и документации производителя. При износе появляется нехарактерный стук или вибрация в узле при нагрузке. Несвоевременная замена ведёт к разрушению смежных деталей и удорожанию ремонта. Демонтаж и замену выполняйте в соответствии с руководством по ремонту и эксплуатации. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

Вал 2Н150.20.037 — деталь коробки скоростей (узел 20) токарно-винторезного станка 2Н150. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— конструктивный элемент, подлежит замене при обнаружении износа или повреждений коробки скоростей станка 1М63. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки трубонарезного станка 1Н983, является направляющим или стопорным элементом в механизме узла. Изготавливается из серого чугуна или конструкционной стали, посадочные поверхности шлифованы. Совместимость с исполнением уточняется по паспорту станка.

— запасная часть шпиндельной бабки (коробки скоростей) токарно-винторезного станка 1М63 (ДИП‑300, 163, 1М63Н). Деталь установлена на валу IV оси коробки скоростей, соответствует каталожному обозначению 1М63.02.353 и имеет позицию 63 на чертеже. Число зубьев z24, модуль m3, ширина обода 32 мм. Колесо применяется в составе коробки скоростей станков 1М63, 1М63Н, 163 (ДИП‑300), а также используется как каталожная запчасть для ремонтных и восстановительных работ, в том числе при поставках для спецстанков на базе 1М63. При подборе рекомендуется сверять артикул 1М63.02.353, позицию по схеме и совместимость с конкретной модификацией шпиндельной бабки станка.

— деталь узла трубонарезного станка 1Н983. Назначение. Несёт зубчатые колёса или работает в подшипниковых опорах узла. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Признаки износа. Признак износа — биение на посадочных шейках, шум в подшипниковых опорах. Затянутая замена повышает стоимость ремонта — разрушаются опоры и сопряжённые колёса. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь шпиндельного узла токарно-винторезного станка РТ817. Признаки износа. При обнаружении износа или повреждений подлежит замене. Подбор. Подбор по каталожному номеру Шпиндельная бабка РТ817. Поставка — ТД РУССтанкоСбыт.

— деталь шпиндельного узла токарного станка. Признаки износа. При обнаружении износа или повреждений подлежит замене. Подбор. Подбор по каталожному номеру Фланец шкива шпиндельная бабка. Поставка — ТД РУССтанкоСбыт.

— вал шпиндельной бабки (позиция В8 по кинематической схеме) токарно-винторезного станка 1М63 (163, ДИП-300). Назначение. При ремонте подбирается по каталожному номеру 1М63.21.236 и модели станка 1М63 (163, ДИП-300). Применение. В кинематической цепи шпиндельной бабки передаёт вращение и крутящий момент между узлами привода; обеспечивает стабильную передачу момента в заданном диапазоне нагрузок. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— деталь узла трубонарезного станка 1Н983. Является опорой для зубчатых колёс или несёт вращение на смежные элементы. Назначение. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признаки износа. Признаки износа — повышенное биение, задиры посадочных шеек, трещины в теле вала. Если не заменить вовремя — разрушаются соседние подшипники и зубчатые колёса. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

Колесо 1М63.02.227 — цилиндрическое зубчатое колесо токарно-винторезного станка 1М63 (163, ДИП-300, 1М63Н, 1М63Б). Параметры: z = 70, m = 2, b = 12 мм — по кинематической таблице станка. Состав и материал. Изготавливается из легированной стали с термообработкой зубьев. Признаки износа. Признаки износа: шум и стук при работе, увеличенный люфт в передаче, выкрашивание или питтинг на поверхности зубьев. Кинематика. число зубьев z=70; модуль/шаг m=2 мм; ширина/диаметр b=12 мм (шифр 1М63.02.227). Подбор. Подбор по каталожному номеру 1М63.02.227 и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь узла трубонарезного станка 1Н983. Назначение. Работает в составе кинематической цепи, обеспечивая передачу движения. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признаки износа. Износ проявляется осевым биением, задирами шеек или трещинами при визуальном осмотре. Задержка ремонта приводит к вынужденному простою и капитальному ремонту узла. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— вал шпиндельная бабка токарного станка, передающий крутящий момент. Назначение. Обеспечивает передачу вращения и крутящего момента в кинематической цепи шпиндельной бабки. Работает в подшипниковых опорах. Состав и материал. Изготавливается из легированной стали; посадочные шейки шлифованы под подшипники и зубчатые колёса. При осевом биении, задирах шеек или трещинах — замена. Подбор. Подбор по каталожному номеру. Поставка — ТД РУССтанкоСбыт.

— деталь шпиндельного узла токарно-винторезного станка РТ983. Признаки износа. При обнаружении износа или повреждений подлежит замене. Подбор. Подбор по каталожному номеру Шпиндельный узел РТ983. Поставка — ТД РУССтанкоСбыт.

Колесо 1М63.21.230 — цилиндрическое зубчатое колесо токарно-винторезного станка 1М63 (163, ДИП-300, 1М63Н, 1М63Б). Параметры: z = 55, m = 4, b = 24 мм — по кинематической таблице станка. Состав и материал. Изготавливается из легированной стали с термообработкой зубьев. Признаки износа. Признаки износа: шум и стук при работе, увеличенный люфт в передаче, выкрашивание или питтинг на поверхности зубьев. Кинематика. число зубьев z=55; модуль/шаг m=4 мм; ширина/диаметр b=24 мм (шифр 1М63.21.230). Подбор. Подбор по каталожному номеру 1М63.21.230 и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь шпиндельного узла токарно-винторезного станка РТ917. Признаки износа. При обнаружении износа или повреждений подлежит замене. Подбор. Подбор по каталожному номеру Шпиндельная бабка РТ917. Поставка — ТД РУССтанкоСбыт.

— деталь узла трубонарезного станка 1Н983. Является опорой для зубчатых колёс или несёт вращение на смежные элементы. Назначение. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признаки износа. Признаки износа — повышенное биение, задиры посадочных шеек, трещины в теле вала. Если не заменить вовремя — разрушаются соседние подшипники и зубчатые колёса. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— запасная часть группы 02 токарно-винторезного станка 1М63 (ДИП-300). Деталь под обозначением 163.02.347 «колесо зубчатое 1М63.02.347» и относится к номенклатуре запчастей для станков серии 1М63. Деталь входит в состав узла коробки скоростей (шпиндельной бабки) станка. Как часть кинематической схемы, она обеспечивает передачу вращения между валами для достижения необходимых режимов резания и нарезания резьбы. При подборе рекомендуется сверять артикул 1М63.02.347 (163.02.347), параметры зацепления и совместимость с конкретной модификацией станка 1М63 по каталогу и сборочным чертежам

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 165 (ДИП-500). Число зубьев z = 42, m = 4, b = 24 мм — по кинематической схеме станка, поз. 15. Назначение. Обеспечивает требуемую частоту вращения шпинделя при переключении ступеней. Состав и материал. Заготовка — поковка из легированной стали; зубья цементированы и закалены для высокой износостойкости. Применение. Совместимость с исполнением уточняется по паспорту станка. Признаки износа. При износе зубьев появляется шум в шпиндельной бабке, ухудшается чистота обработки. Если не заменить — разрушаются смежные колёса бабки, возможен отказ шпиндельного узла. При замене проверяйте посадку на вал и наличие люфта в смежных зацеплениях. Кинематика. число зубьев z=42; модуль/шаг m=4 мм; ширина/диаметр b=24 мм (шифр 165.02.800). Подбор. Поставка — ТД РУССтанкоСбыт.

— компонент фрикционного вала, участвует в переключении режимов вращения шпинделя; принимает три положения — два крайних замыкают муфты прямого и реверсного направления, среднее — нейтральный режим токарно-винторезного станка 16К20, 1К62. Подбор — по названию узла и модели станка.

— вал фрикционного механизма токарно-винторезного станка 1К625Д — несёт диски (муфты) фрикциона для переключения направления вращения шпинделя (прямой и реверсный ход) и его отключения на холостой ход. Подбор — по названию узла и модели станка.

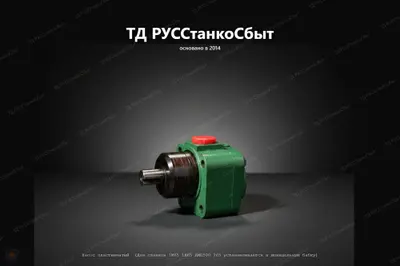

Деталь шпиндельной бабки / коробки скоростей — «Насос пластинчатый (Для станков 1М65 1Н65 ДИП500 165 устанавливается в шпиндельную бабку)». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

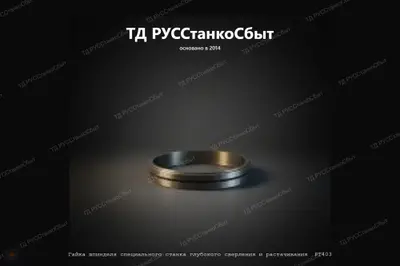

Деталь шпиндельной бабки / коробки скоростей — «Гайка шпинделя специального станка глубокого сверления и растачивания РТ403». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— деталь узла трубонарезного станка 1Н983. Назначение. Несёт зубчатые колёса или работает в подшипниковых опорах узла. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признаки износа. Признак износа — биение на посадочных шейках, шум в подшипниковых опорах. Затянутая замена повышает стоимость ремонта — разрушаются опоры и сопряжённые колёса. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 1М63. Назначение. Передаёт крутящий момент в одной из ступеней привода главного движения. Число зубьев z = 35, m = 2,5, b = 14 мм — по паспорту станка, поз. 43. Состав и материал. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признаки износа. Признак износа — стук при переключении скоростей, нарастающая вибрация шпинделя. Несвоевременная замена разрушает опоры шпинделя, ремонт станка становится дороже. Кинематика. число зубьев z=35; модуль/шаг m=2.5 мм; ширина/диаметр b=14 мм (шифр 1М63.02.260). Подбор. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

Коробка скоростей станков 6Т12, 6Т13 (вертикальный консольно-фрезерный) — расположена внутри станины, без собственного корпуса, 4 вала с шестернями и подшипниками, формирует 18 скоростей шпинделя. Частичный ремонт не рекомендуется — целесообразен капремонт или замена всех 4 валов узлом в сборе. Подбор — совместимость с исполнением уточняется по паспорту станка.

— деталь передней бабки (20) токарного станка РТ50001. Передаёт вращение в кинематической цепи главного движения шпиндельной бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Изготавливается из конструкционной легированной стали с последующей термообработкой. Износ проявляется шумом в шпиндельной бабке, биением на посадочных поверхностях. Несвоевременная замена разрушает опоры шпинделя и соседние зубчатые колёса. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. При заказе указывайте каталожный номер и модификацию оборудования.

— конструктивный элемент узла, обеспечивающий его работоспособность передней бабки станка У05. Подбор — по каталожному номеру и модели станка.

является деталью шпиндельной бабки (узла 16А20Ф3.025) токарного станка с ЧПУ. Предназначен для передачи крутящего момента в составе коробки скоростей, обеспечивая работу станка на различных диапазонах оборотов. Шлифованные посадочные поверхности под подшипники и шестерни, высокая точность исполнения для минимизации биения на высоких скоростях шпинделя.Полное соответствие конструкторской документации, повышенный ресурс износостойкости, готовность к установке без дополнительной доработки.

— деталь коробки скоростей токарно-винторезного станка 1А64. Центрирует вращающийся вал в корпусе узла, воспринимает радиальные нагрузки. Материал — оловянная бронза или биметалл. Подбор по каталожному номеру и модели станка.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, обеспечивает требуемую кинематику и фиксацию в механизме узла, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 165 (ДИП-500). Назначение. Передаёт крутящий момент в одной из ступеней привода главного движения. Число зубьев z = 38, m = 6, b = 27 мм — по кинематической схеме станка, поз. 14. Состав и материал. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признаки износа. Износ проявляется нехарактерным шумом в бабке, увеличенным люфтом при переключении. Задержка замены ведет к повреждению подшипников шпинделя и соседних колёс. Кинематика. число зубьев z=38; модуль/шаг m=6 мм; ширина/диаметр b=27 мм (шифр 165.02.801). Подбор. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— запасная часть шпиндельной бабки токарно-винторезного станка 1Н65 (ДИП-500), а также станков РТ817 и РТ117. Деталь применяется в составе механизма шпиндельной бабки и соответствует каталожному обозначению 1А64.02.942, позиция 31 по кинематической схеме. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка. При заказе уточняйте место установки колеса в вашем станке.
