Запчасти коробок скоростей и шпиндельных бабок

— запасная часть шпиндельной бабки токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63) и специального токарно‑накатного станка РТ301. Деталь установлена в шпиндельной бабке, работает в паре с шестернёй насоса 1М63.02.426 в составе кинематической передачи и соответствует каталожному обозначению 1М63.02.294. При подборе рекомендуется сверять артикул, исполнение шпиндельной бабки и совместимость с конкретной модификацией станка

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 1М63. Назначение. Передаёт крутящий момент в одной из ступеней привода главного движения. Число зубьев z = 70 — по паспорту станка, поз. 42. Состав и материал. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признаки износа. При износе зубьев появляется шум в шпиндельной бабке, ухудшается чистота обработки. Если не заменить — разрушаются смежные колёса бабки, возможен отказ шпиндельного узла. Кинематика. число зубьев z=14; модуль/шаг m=нет данных; ширина/диаметр b=нет данных (шифр 1М63.02.321). Подбор. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— шестерня передней бабки токарно-винторезного станка 16Б20П. Участвует в передаче вращения в цепи главного движения станка. Материал — легированная сталь с термообработкой зубьев; посадочное отверстие шлифовано. Признак износа — стук при переключении скоростей, нарастающая вибрация шпинделя. Несвоевременная замена разрушает опоры шпинделя, ремонт станка становится дороже. Рекомендуется проверять зазор в зацеплении при каждом плановом техническом обслуживании. Совместимость с исполнением уточняется по паспорту станка.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, несёт зубчатые колёса шпиндельной бабки в одной из ступеней привода, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

Вал 7 оси для коробки скоростей токарно-винторезного станка 1М63, ДИП 300. Является муфтой поперечной подачи и располагается внутри коробки скоростей. Отвечает за участие в скоростных режимах вращения шпинделя. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь коробки скоростей токарно-карусельного станка 1М64. Закрывает корпус узла, удерживает смазку и защищает подшипники от загрязнения. При заказе указывайте каталожный номер и модификацию оборудования.

— запасная часть шпиндельной бабки (коробки скоростей) токарно‑винторезных станков 163, 1М63 и 1М63Н (ДИП‑300). Деталь применяется в механизме переключения скоростей шпиндельной бабки, работает совместно с вилками 1М63.21.028 и 1М63.21.029 и соответствует каталожному обозначению 1М63.02.072. При подборе рекомендуется сверять артикул, исполнение шпиндельной бабки и совместимость с конкретной модификацией станка.

Втулка 1М63Б.20.021 — деталь передней бабки токарно-винторезного станка 1М63Б. Признак износа — растёт радиальный зазор, появляется вибрация и стук в узле. Шпиндельная бабка 1М63Н: мощность 15 кВт, 22 ступени скоростей, 10-1250 об/мин, шпиндель ф105 мм. Подбор — по каталожному номеру и модели станка.

— шестерня передней бабки токарно-винторезного станка 16Б20П. Входит в привод шпинделя, задаёт нужную ступень скоростей. Сталь — легированная конструкционная; зубья обрабатываются по ГОСТ для обеспечения ресурса. Износ проявляется нехарактерным шумом в бабке, увеличенным люфтом при переключении. Задержка замены ведёт к повреждению подшипников шпинделя и соседних колёс. Рекомендуется менять парные колёса одновременно — это продлевает ресурс узла. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь передней бабки токарно-винторезного станка 1М63, несёт зубчатые колёса шпиндельной бабки в одной из ступеней привода, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— запасная часть токарного патронно‑центрового станка с ЧПУ модели 16К20Ф3 (а также модификаций семейства 16А20Ф3). Деталь применяется в составе механической части станка в узлах привода и системы перемещений, поставляется как каталожная позиция 16К20Ф.023.000.005 в оригинальной номенклатуре производителя. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка ЧПУ

— деталь коробки скоростей токарно-винторезного станка 1А64. Закрывает отверстие или полость в корпусе, предотвращая попадание загрязнений. Материал — чугун или сталь; привалочные плоскости обработаны в допуск по плоскостности. Износ проявляется трещинами в теле детали, деформацией резьбовых отверстий, утечкой. Если не заменить — загрязнение и масляное голодание ускоряют износ всех деталей узла. При замене проверяйте плоскостность привалочного торца и состояние резьбы в отверстиях. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

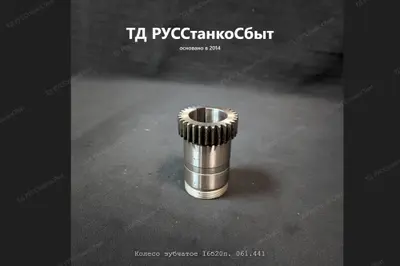

— цилиндрическое зубчатое колесо передней бабки токарно-винторезного станка 16Б20П. Участвует в передаче вращения в цепи главного движения станка. Материал — легированная сталь с термообработкой зубьев; посадочное отверстие шлифовано. При износе зубьев появляется шум в шпиндельной бабке, ухудшается чистота обработки. Если не заменить — разрушаются смежные колёса бабки, возможен отказ шпиндельного узла. Рекомендуется проверять зазор в зацеплении при каждом плановом техническом обслуживании. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь передней бабки трубонарезного станка 1Н983, является направляющим или стопорным элементом в механизме узла. Материал — чугун или сталь, привалочные плоскости обработаны в допуск по плоскостности. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь коробки скоростей токарно-винторезного станка 1М64, обеспечивает требуемую частоту вращения шпинделя при переключении ступеней, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— запасная часть узла коробки скоростей второй оси токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков моделей РТ301 и РТ30102. Деталь работает в составе кинематической цепи коробки скоростей, установлена на второй оси, входит во взаимодействие с соседними зубчатыми колесами и валом 1М63.21.229, и соответствует каталожному обозначению 1М63.21.228. При подборе рекомендуется сверять артикул, положение на схеме коробки скоростей и совместимость с конкретной модификацией станков 1М63/1М63Н и станков РТ301/РТ30102.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, обеспечивает передачу крутящего момента в приводе, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— запасная часть шпиндельной бабки токарно‑винторезного станка модели 1М63Н (ДИП‑300, 163, 1М63). Деталь устанавливается в шпиндельной бабке, участвует в передаче крутящего момента в коробке скоростей, имеет каталожную позицию 30 на кинематической схеме и соответствует обозначению 1М63Н.20.157. При подборе рекомендуется сверять артикул, позицию по схеме шпиндельной бабки и совместимость с конкретной модификацией станка, а также со специальными токарно‑накатными станками РТ301 и РТ30102

— деталь узла трубонарезного станка 1Н983. Назначение. Передаёт вращение и момент в кинематической цепи узла станка. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Применение. Совместимость с исполнением уточняется по паспорту станка. Признаки износа. При износе появляется вибрация узла, нехарактерный стук при работе на нагрузке. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Поставка — ТД РУССтанкоСбыт.

— запасная часть коробки скоростей горизонтально‑фрезерного станка модели 6Т82Г. Деталь работает как вал первой оси в коробке скоростей, участвует в формировании диапазона частот вращения шпинделя и соответствует каталожному обозначению 6Т82Г.30.251. Работает в паре с зубчатыми колёсами и подшипниками. При подборе рекомендуется сверять артикул, принадлежность к коробке скоростей станка 6Т82Г и совместимость с конкретным исполнением станка

— уплотняет, компенсирует зазоры или обеспечивает осевую фиксацию в узле передней бабки станка 16Р25В. Подбор — по каталожному номеру и модели станка.

— деталь коробки скоростей токарно-винторезного станка 1М63, работает в составе привода шпинделя, несёт зубчатые колёса или шкивы, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— запасная часть коробки скоростей (шпиндельной бабки) токарно‑винторезного станка модели 1М63Н (ДИП‑300, 163, 1М63). Деталь устанавливается на 4‑ю ось коробки скоростей, имеет число зубьев z42, модуль 3, позицию 19 на кинематической схеме и соответствует каталожному обозначению 1М63.21.395. При подборе рекомендуется сверять артикул, позицию 19 по чертежу коробки скоростей и совместимость с конкретной модификацией станков 1М63/1М63Н, а также специальных токарно‑накатных станков РТ301 и РТ30102.

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 1А64. Назначение. Передаёт крутящий момент в одной из ступеней привода главного движения. Число зубьев z = 49 — по кинематической схеме станка, поз. 7. Состав и материал. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признаки износа. При износе зубьев появляется шум в шпиндельной бабке, ухудшается чистота обработки. Если не заменить — разрушаются смежные колёса бабки, возможен отказ шпиндельного узла. Кинематика. число зубьев z=30; модуль/шаг m=нет данных; ширина/диаметр b=нет данных (шифр 1А64.02.862). Подбор. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— зубчатое колесо позиции 8 бабки передней (коробки скоростей) трубонарезного станка 1Н983. Совместимость: 1Н983, 1А983, РТ983, 1М983. Обозначение узла — 1Н983.20.000. Применяется в кинематической цепи привода главного движения станка, участвует в формировании одной из 16 ступеней частоты вращения шпинделя. Число зубьев z = 42, модуль m = 3,5. Сопряжённая деталь — парная шестерня и номер вала по кинематической схеме 1Н983.20]. Зубчатые колёса передней бабки 1Н983 работают в условиях переменных нагрузок при переключении блоков шестерен. Изготавливаются из хромистой стали с термообработкой, зубья шлифованные. Смазка узла — циркуляционная масляная система бабки передней. Признаки износа: повышенный шум при работе на определённых ступенях, увеличение вибрации шпинделя, появление металлической стружки в масле. Подбор по шифру 1Н983.20.158, совместимость с модификацией уточняется по паспорту станка.

— деталь передней бабки токарно-винторезного станка 1М63, передаёт крутящий момент в одной из ступеней привода главного движения, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки токарно-винторезного станка 16Б20П. Обеспечивает требуемую кинематику или фиксацию в механизме узла. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Уточняйте исполнение узла по чертежу или паспорту станка.

— запасная часть шпиндельной бабки токарно-винторезного станка 1М63Н (ДИП-300, 163). Деталь применяется в составе коробки скоростей на второй оси, взаимодействует с кинематическими элементами привода шпинделя, и соответствует каталожному обозначению 1М63.02.331. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— цилиндрическое зубчатое колесо передней бабки токарно-винторезного станка 16Б20П. Передаёт крутящий момент в одной из ступеней привода главного движения. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признак износа — стук при переключении скоростей, нарастающая вибрация шпинделя. Несвоевременная замена разрушает опоры шпинделя, ремонт станка становится дороже. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. Подбор по каталожному номеру и модели станка.

— цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 1М63. Число зубьев z = 34 — по паспорту станка, поз. 37. Входит в привод шпинделя, задаёт нужную ступень скоростей. Сталь — легированная конструкционная; зубья обрабатываются по ГОСТ для обеспечения ресурса. Применение. Совместимость с исполнением уточняется по паспорту станка. Признаки износа. Признак износа — стук при переключении скоростей, нарастающая вибрация шпинделя. Несвоевременная замена разрушает опоры шпинделя, ремонт станка становится дороже. Рекомендуется менять парные колёса одновременно — это продлевает ресурс узла. Кинематика. число зубьев z=9; модуль/шаг m=нет данных; ширина/диаметр b=нет данных (шифр 1М63.02.426). Подбор. Поставка — ТД РУССтанкоСбыт.

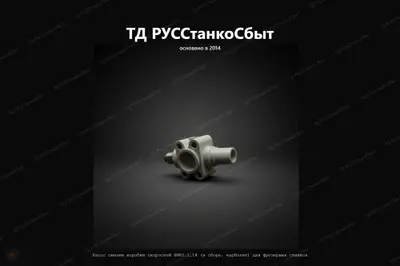

Деталь шпиндельной бабки / коробки скоростей — «Насос смазки коробки скоростей 6М82.1.14 (в сборе. карболит) для фрезерных станков». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— запасная часть шпиндельной бабки (коробки скоростей) токарно-винторезных станков 1М63Н (ДИП-300, 163, 1М63), РТ301 и РТ30102. Деталь применяется в составе тройного блока 3-ей оси коробки скоростей 1М63.21.215/216/217, работая в кинематической цепи передачи вращения от привода к шпинделю для переключения скоростей вращения в диапазоне 10–1250 об/мин, и соответствует каталожному обозначению 1М63.21.216. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— деталь передней бабки (20) тяжёлого токарного станка РТ783. Несёт зубчатые колёса шпиндельной бабки в одной из ступеней привода. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. При износе посадочных шеек растёт вибрация, ухудшается чистота обработки деталей. Задержка замены ведёт к разрушению подшипников шпинделя, ремонт становится капитальным. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь передней бабки токарно-винторезного станка 1М63Н, работает в составе привода шпинделя, несёт зубчатые колёса или шкивы, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— деталь передней бабки токарно-винторезного станка 16Б20П. Является конструктивным элементом узла, обеспечивающим его работоспособность. Изготавливается в соответствии с требованиями чертежа и документации производителя. При износе появляется нехарактерный стук или вибрация в узле при нагрузке. Несвоевременная замена ведёт к разрушению смежных деталей и удорожанию ремонта. Демонтаж и замену выполняйте в соответствии с руководством по ремонту и эксплуатации. Подбор по каталожному номеру и модели станка.

— деталь передней бабки токарно-винторезного станка 16К20. Обеспечивает регулировку зазора в направляющих или прижим ползуна в пазу. Изготавливается из конструкционной стали; рабочие поверхности отшабрены для плотного прилегания. При износе нарушается точность позиционирования, появляется люфт в направляющих. Несвоевременная замена ведёт к нарастанию люфта и снижению точности обработки. Регулировку зазора выполняют по методике паспорта станка с контролем индикатором. Подбор по шифру детали и совместимости с модификацией станка.

— запасная часть задней бабки токарно‑винторезных станков 1А64 и 1М65 (ДИП‑500, 165, 1Н65), применяемая для пиноли диаметром 140 мм. Деталь устанавливается в корпус задней бабки, обеспечивает размещение и вращение центра по конусу Морзе при поддержке заготовки между центрами и соответствует каталожному обозначению 1А64.03.266. При подборе рекомендуется сверять артикул, тип задней бабки, диаметр пиноли и совместимость с конкретной модификацией станка 1А64/1М65/1Н65.

— запасная часть шпиндельной бабки токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63) и специальных токарно‑накатных станков РТ301 и РТ30102. Деталь работает в составе кинематической цепи шпинделя (позиция №17 по схеме), передает крутящий момент между валами шпиндельной бабки, относится к силовым зубчатым колесам станка и соответствует каталожному обозначению 1М63Б.20.186. При подборе рекомендуется сверять артикул, позицию по кинематической схеме шпиндельной бабки и совместимость с конкретной модификацией станков 1М63 / 1М63Н / 163 / РТ301 / РТ30102 по каталогу и документации.

— деталь коробки скоростей тяжёлого токарно-винторезного станка 1А64, обеспечивает передачу крутящего момента в приводе, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— запасная часть коробки скоростей токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63), а также специальных токарно‑накатных станков РТ301 и РТ30102. Деталь работает на 3‑й оси коробки скоростей, входит в блок зубчатый 1М63.21.215/216/217, передаёт крутящий момент между валами, имеет число зубьев z=32, модуль m=3, ширину обода 26 мм и соответствует каталожному обозначению 1М63.21.215. При подборе рекомендуется сверять артикул, ось и позицию (№9 на кинематической схеме коробки скоростей) и совместимость с конкретной модификацией станков 1М63 / 1М63Н / 163 / РТ301 / РТ30102 по каталогу и технической документации.
