Задние бабки, пиноли, шпинделя и винты пиноли станков

— деталь задней бабки токарно-винторезного станка 1М63, является направляющим или стопорным элементом в механизме узла. Изготавливается из конструкционного материала с обработкой посадочных и крепёжных поверхностей. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь задней бабки токарно-винторезного станка 1М63, обеспечивает точное перемещение пиноли при установке деталей в центрах, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

— запасная часть задней бабки токарно-винторезного станка 1М63 (ДИП-300, 163). Деталь представляет собой подвижную в осевом направлении гильзу задней бабки; перемещается маховиком через винтовую пару и служит для установки центра или режущего инструмента. Соответствует каталожному обозначению 1М63.03.224. Возможные диаметры под ремонтные размеры — 100–120 мм, длина — 475 мм, Конус Морзе 5 или 6. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— обеспечивает осевую фиксацию подшипника или детали, предотвращает осевые смещения задней бабки станка У01. Подбор — по каталожному номеру и модели станка.

Винт пиноли 1М63.03.223 — ходовой винт пиноли задней бабки токарно-винторезных станков 1М63, 1М63Н, 163, ДИП-300 и модификации 1М63БФ101. Работает в резьбовой паре с чугунной гайкой 1М63.03.037, преобразуя вращение маховика задней бабки в осевое перемещение пиноли и подачу центра к заготовке. Через пару винт-гайка передаётся усилие поджатия центра при обработке в центрах и усилие подачи инструмента при сверлении, зенкеровании, развёртывании с задней бабки. От состояния резьбы винта напрямую зависят точность подачи, стабильность хода пиноли и правильность показаний лимба. Признаки износа: увеличенный люфт пиноли, «уход» лимба при обратном ходе, нестабильная подача под нагрузкой, задиры и выработка на резьбе. Замена рекомендуется комплектом с гайкой 1М63.03.037 — так восстанавливается исходная точность пары и обеспечивается равномерный износ новых деталей. Подбор по каталожному номеру 1М63.03.223 и модели станка; при отклонениях от базового исполнения — уточнение шага, профиля резьбы и посадочных размеров по чертежу.

— деталь задней бабки трубонарезного станка 1Н983, направляет или фиксирует подвижные элементы узла, обеспечивая точность перемещения. Изготавливается из серого чугуна или конструкционной стали, посадочные поверхности шлифованы. Подбор по шифру детали и совместимости с модификацией станка.

Задняя (упорная) бабка станка 1К625Д (потомок 1К62). Износ проявляется люфтами пиноли и винтовой пары, выработкой поверхностей скольжения по направляющим станины — снижается точность обработки. Ремонт, особенно восстановление соосности со шпиндельной бабкой, технически сложен; замена узла в сборе — практически единственная альтернатива, так как новые узлы этого типа не производятся (только капремонт). Подбор. Совместимость с исполнением уточняется по паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки трубонарезного станка 1Н983. Является конструктивным элементом узла, обеспечивающим его работоспособность. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка У-серии. Является конструктивным элементом узла, обеспечивающим его работоспособность. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки трубонарезного станка 1Н983. Обеспечивает точное перемещение пиноли при установке деталей в центрах; работает в подшипниковых опорах, посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признак износа — осевое биение, стук при перемещении пиноли задней бабки. Если не заменить вовремя — разрушаются соседние подшипники и зубчатые колёса. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— обеспечивает осевую фиксацию подшипника или детали, предотвращает осевые смещения задней бабки станка 16Р25В. Подбор — по каталожному номеру и модели станка.

— деталь задней бабки токарно-винторезного станка 1А64. Участвует в передаче усилия или движения в механизме узла станка. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 16Б20П. Преобразует вращение привода в продольное или поперечное перемещение рабочего органа. Ходовой винт изготавливается из стали с отделкой резьбового профиля по паспорту станка. Признаки износа — увеличенный люфт в паре с гайкой, нестабильность подачи, шум при движении. Несвоевременная замена нарушает точность обработки, приводит к браку деталей. Гайку и винт рекомендуется заменять в паре при плановом капитальном ремонте. Совместимость с исполнением уточняется по паспорту станка.

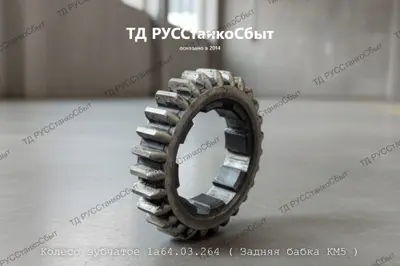

Колесо зубчатое 1А64.03.264 — цилиндрическое зубчатое колесо задней бабки токарно-винторезного станка 1А64. Входит в механизм перемещения или фиксации пиноли задней бабки. Состав и материал. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признаки износа. При износе нарушается точность установки деталей в центрах, растёт биение пиноли. Несвоевременная замена ведёт к повреждению корпуса задней бабки. Подбор. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

Пиноль 16Р2Х5В.30.165 — деталь задней бабки токарно-винторезного станка 16Р2Х5В. Назначение. Работает в механизме перемещения или фиксации пиноли задней бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Применение. Совместимость с исполнением уточняется по паспорту станка. Признаки износа. При износе нарушается соосность пиноли и шпинделя, появляется биение. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Поставка — ТД РУССтанкоСбыт.

— деталь узла токарно-винторезного станка РТ724Ф3. Назначение. Работает в составе кинематической цепи, обеспечивая передачу движения. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признаки износа. Износ проявляется осевым биением, задирами шеек или трещинами при визуальном осмотре. Задержка ремонта приводит к вынужденному простою и капитальному ремонту узла. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— вилка переключения передач шпиндельной бабки токарно-винторезного станка 1М63Н. Назначение. Обеспечивает осевое перемещение блок-шестерён или муфт для включения заданной ступени скорости. Монтируется на валу переключения согласно кинематической схеме. Состав и материал. Изготавливается из конструкционной стали; рабочие поверхности термообработаны. Подбор. Подбор по каталожному номеру 1М63Н.20.022 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 1М63, работает в механизме перемещения и фиксации пиноли задней бабки, работает в подшипниковых опорах. Подбор — по каталожному номеру и модели станка.

Задняя (упорная) бабка станка 16Д25. Обеспечивает упор заготовки с противоположной от патрона стороны (повышает точность и безопасность) и фиксацию режущего инструмента (сверла, метчика) при сверлении/нарезании внутренних резьб. Ремонт может быть дорогостоящим при нарушении соосности со шпиндельной бабкой — тогда альтернативой выступает замена узла в сборе. Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки трубонарезного станка 1Н983, направляет или фиксирует подвижные элементы узла, обеспечивая точность перемещения. Материал — чугун или сталь, привалочные плоскости обработаны в допуск по плоскостности. Совместимость с исполнением уточняется по паспорту станка.

— деталь задней бабки токарно-винторезного станка 1А64. Обеспечивает требуемую кинематику или фиксацию в механизме узла. Изготавливается из материала, соответствующего условиям работы узла станка. Износ проявляется нарушением работы узла: стуком, вибрацией, потерей точности. Перед установкой проверяйте посадочные поверхности и состояние смежных деталей узла. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 16Б20П. Обеспечивает передачу осевого усилия и точное линейное перемещение узла. Изготавливается из оловянной бронзы или латуни; резьба нарезана по ходовому винту станка. Износ проявляется люфтом в ходовой паре, нехарактерным стуком при реверсе подачи. Задержка замены разрушает резьбу ходового винта — ремонт становится дороже. При замене гайки рекомендуется одновременно проверить состояние ходового винта. Уточняйте исполнение узла по чертежу или паспорту станка.

— деталь задней бабки токарно-карусельного станка 1РС1000. Материал — сталь с термообработкой рабочих поверхностей; угол клина выполнен по чертежу. Является регулировочным элементом направляющих суппорта или каретки. Признак износа — потеря регулировки, люфт суппорта или каретки в направляющих. Совместимость с исполнением уточняется по паспорту станка. Задержка замены разрушает направляющие — ремонт требует шлифовки поверхностей. При установке контролируйте прилегание рабочих поверхностей по краске — не менее 80%. Поставка — ТД РУССтанкоСбыт.

— обеспечивает требуемую кинематику или фиксацию в механизме узла задней бабки станка 1М63. Подбор — по каталожному номеру и модели станка.

— деталь фартука (узел 60) токарно-винторезного станка 1М64. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— деталь задней бабки токарно-винторезного станка 1Н65. Задняя бабка станка 1Н65: максимальная нагрузка на ось 10 000 кг (по паспорту). Обеспечивает регулировку зазора в направляющих или прижим ползуна в пазу. Изготавливается из конструкционной стали; рабочие поверхности отшабрены для плотного прилегания. При износе нарушается точность позиционирования, появляется люфт в направляющих. Несвоевременная замена ведёт к нарастанию люфта и снижению точности обработки. Регулировку зазора выполняют по методике паспорта станка с контролем индикатором. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 1Н65. Обеспечивает требуемую кинематику или фиксацию в механизме узла. Материал и термообработка определяются конструкторской документацией на станок. Совместимость с исполнением уточняется по паспорту станка. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Поставка — ТД РУССтанкоСбыт.

— дистанционное или уплотнительное кольцо, обеспечивает осевое позиционирование или герметизацию задней бабки станка 16К30Ф302. Подбор — по каталожному номеру и модели станка.

— запасная часть винтовой пары пиноли задней бабки токарно‑винторезного станка 16К40. Деталь применяется в составе задней бабки, обеспечивает осевое перемещение пиноли относительно заготовки через винтовую пару «винт–гайка» и соответствует каталожному обозначению 16К40.30.151. При подборе рекомендуется сверять артикул, исполнение задней бабки и совместимость с конкретной модификацией станка 16К40

— деталь задней бабки токарно-винторезного станка 1Н65. Задняя бабка станка 1Н65: максимальная нагрузка на ось 10 000 кг (по паспорту). Материал — сталь с термообработкой рабочих поверхностей; угол клина выполнен по чертежу. Является регулировочным элементом направляющих суппорта или каретки. Признак износа — потеря регулировки, люфт суппорта или каретки в направляющих. Задержка замены разрушает направляющие — ремонт требует шлифовки поверхностей. При установке контролируйте прилегание рабочих поверхностей по краске — не менее 80%. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 1М63. Участвует в передаче усилия или движения в механизме узла станка. Перед установкой проверяйте посадочные поверхности и состояние смежных деталей узла.

— запасная часть задней бабки токарно‑винторезного станка 1М63Н (ДИП‑300, 163, 1М63). Назначение. Уточните исполнение узла по чертежу или паспорту станка. Применение. Деталь применяется в составе узла задней бабки, передаёт движение элементам механизма и соответствует каталожному обозначению 1М63.21.214. Подбор. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 1А64. Является конструктивным элементом узла, обеспечивающим его работоспособность. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— запасная часть задней бабки / центрирующего устройства станка РТ117, входит в конструкцию соответствующего узла станка и обеспечивает его работоспособность. Замена при износе или механическом повреждении. Подбирается по каталожному номеру и модели станка.

— обеспечивает требуемую кинематику или фиксацию в механизме узла задней бабки станка 1Н65. Подбор — по каталожному номеру и модели станка.

Назначение. Шпиндель — вращающийся вал станка, передающий крутящий момент от привода к обрабатываемой детали или инструменту; устанавливается на опорных подшипниках, обеспечивающих точность и жёсткость вращения. Шпиндель 1К62.02.130. Подбор. Подбор по наименованию, каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки трубонарезного станка 1Н983. Обеспечивает точное перемещение пиноли при установке деталей в центрах; работает в подшипниковых опорах, посадочные шейки шлифованы. Изготавливается из конструкционной легированной стали с последующей термообработкой. Признак износа — осевое биение, стук при перемещении пиноли задней бабки. Затянутая замена повышает стоимость ремонта — разрушаются опоры и сопряжённые колёса. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь узла токарно-винторезного станка 16К30Ф3. Передаёт вращение и момент в кинематической цепи узла станка. Работает в подшипниковых опорах; посадочные шейки шлифованы. Изготавливается из конструкционной легированной стали с последующей термообработкой. При износе появляется вибрация узла, нехарактерный стук при работе на нагрузке. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Подбор по шифру детали и совместимости с модификацией станка.

— фиксирует детали в осевом направлении, воспринимает осевые усилия в узле задней бабки станка 1А64. Подбор — по каталожному номеру и модели станка.

— запасная часть задней бабки токарно-винторезных станков 1Н65 (ДИП-500, 165, 1М65), РТ117 и РТ817. Деталь применяется в составе механизма задней бабки, которая предназначена для поддержки правого конца длинных заготовок при обработке в центрах и для закрепления инструмента при выполнении осевых операций, работая в паре с шестернёй 1А64.03.211, и соответствует каталожному обозначению 1А64.03.212. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.
