Задние бабки, пиноли, шпинделя и винты пиноли станков

Пиноль задней бабки станков 16Д20, 16Д25 — закрепление режущего инструмента или фиксация центра вращающейся детали. Поставляется в сборе с винтом. Подбор — по каталожному номеру и модели станка.

— деталь шпиндельного узла токарного станка. Признаки износа. При обнаружении износа или повреждений подлежит замене. Подбор. Подбор по каталожному номеру Адаптер шпиндель-патрон универсальный. Поставка — ТД РУССтанкоСбыт.

— деталь узла «Задняя бабка» токарно-винторезного станка 1М65 (ДИП-500, 165). Назначение узла. Задняя бабка — подвижный узел, устанавливаемый на направляющих станины напротив передней (шпиндельной) бабки. Служит для поддержки длинных заготовок вращающимся или упорным центром, а также для крепления и осевой подачи режущего инструмента (свёрла, зенкера, развёртки, метчики) через пиноль, перемещаемую маховиком. Корпус задней бабки фиксируется на станине рычагом или винтами, пиноль стопорится отдельной рукояткой; предусмотрено поперечное смещение корпуса для обтачивания слабых конусов. Признаки износа. Люфт, задиры, выработка посадочных поверхностей или повреждение резьбы/шпоночных пазов — при обнаружении подлежит замене для сохранения точности станка. Подбор. Подбор по каталожному номеру Шпиндель задней бабки 1М65 и модели станка 1М65 (ДИП-500, 165). Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка 1РС1000. Назначение. Работает в механизме перемещения или фиксации пиноли задней бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Применение. Совместимость с исполнением уточняется по паспорту станка. Признаки износа. При износе нарушается соосность пиноли и шпинделя, появляется биение. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Подбор. Поставка — ТД РУССтанкоСбыт.

— деталь шпиндельного узла станка токарного станка. Назначение. Обеспечивает точное позиционирование и скольжение в опорном узле. Состав и материал. Изготавливается из бронзы или высоколегированной стали. Признаки износа. Признаки износа: люфт, задиры, отклонение от соосности. Подбор. Подбор по каталожному номеру Шпиндель с пинолью и втулками (бронза) станков 2Н125,2Н135. Поставка — ТД РУССтанкоСбыт.

Задняя (упорная) бабка станка 1К62, обозначение 1К62.03.01. Ремонт часто дорог из-за требований к соосности со шпиндельной бабкой (износ пиноли, направляющих). Конструкция: плита 12, перемещается по направляющим станины; корпус 3 с выдвижной пинолью 6 (перемещается маховиком 10 и винтовой парой 7-8); рукоятка 5 фиксирует вылет пиноли и заднего центра 4; винтовая пара 1 смещает корпус в поперечном направлении относительно плиты 12; крепление на станине — болт 14 и башмак 2, либо рукоятка 9, эксце... Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

Пиноль задней бабки в сборе, ф80 мм, каталожный номер 1К62.03.36/37/16, для токарно-винторезного станка 1К625. Цилиндрический корпус с конусом Морзе для установки центра или инструмента. Подбор — совместимость с исполнением уточняется по паспорту станка.

— деталь задней бабки трубонарезного станка 1Н983. Входит в конструкцию узла и обеспечивает его штатную работу. Подбор по шифру детали и совместимости с модификацией станка.

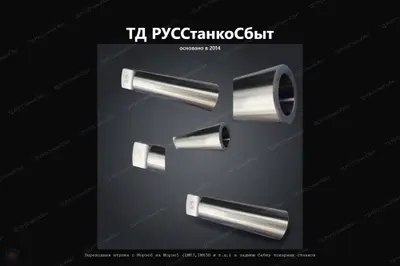

Деталь задней бабки — «Переходная втулка с Морзе6 на Морзе5 (1М63, 1М63Н и т.д.) в заднюю бабку токарных станков». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— фиксирует детали в осевом направлении, воспринимает осевые усилия в узле задней бабки станка У03. Подбор — по каталожному номеру и модели станка.

— входит в конструкцию узла и обеспечивает его штатную работу задней бабки станка 16К40. Подбор — по каталожному номеру и модели станка.

— фиксирует детали в осевом направлении, воспринимает осевые усилия в узле задней бабки станка 1Н983. Подбор — по каталожному номеру и модели станка.

Шпиндельный узел в сборе для станка 1М63, 163, ДИП 300. Подбор. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

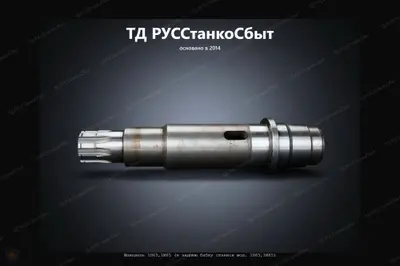

Деталь задней бабки — «Шпиндель 1Н65,1М65 (в заднюю бабку станков мод. 1Н65,1М65)». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— деталь задней бабки токарно-винторезного станка 1М63. Обеспечивает требуемую кинематику или фиксацию в механизме узла. Изготавливается в соответствии с требованиями чертежа и документации производителя. При износе появляется нехарактерный стук или вибрация в узле при нагрузке. Несвоевременная замена ведёт к разрушению смежных деталей и удорожанию ремонта. Демонтаж и замену выполняйте в соответствии с руководством по ремонту и эксплуатации. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка РТ43406. Входит в конструкцию узла и обеспечивает его штатную работу. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— запасная часть фартука токарно-винторезного станка 1М63 (ДИП‑300, 163, 1М63Н), применяемая в кинематической цепи привода подач. Деталь используется в составе фартука как вал 9‑й оси и соответствует каталожному обозначению 1М63.06.335 (для станков модификаций 1М63 и 163), позиция 162 по чертежу разреза фартука. Вал обеспечивает передачу вращения от коробки подач к механизмам фартука и участвует в формировании продольных и поперечных подач суппорта токарного станка. При подборе рекомендуется сверять обозначение 163.06.335/1М63.06.335, позицию 162 по схеме фартука и совместимость с конкретной модификацией станка 1М63 (163, ДИП‑300) по каталогу запчастей

— деталь фартука (узел 61) токарно-винторезного станка 1М63Б. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

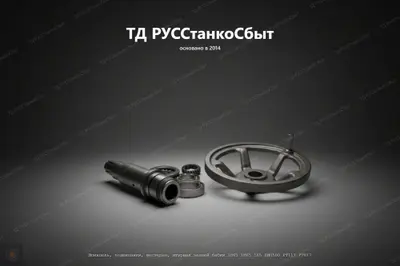

Деталь задней бабки — «Шпиндель, подшипники, шестерня, штурвал задней бабки 1Н65 1М65 165 ДИП500 РТ117 РТ817». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

Валы и оси шпиндельной бабки станков 1М65 (ДИП-500, 165) — группа запасных частей кинематических цепей токарного станка. Передают вращение и крутящий момент, являясь опорами для зубчатых колёс и муфт узла. Состав и материал. Изготавливаются из легированной стали; посадочные шейки шлифованы. Подбор. Подбор — по модели станка и каталожному номеру. Поставка — ТД РУССтанкоСбыт.

— деталь узла токарно-винторезного станка 16М30Ф332. Работает в составе кинематической цепи, обеспечивая передачу движения. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Износ проявляется осевым биением, задирами шеек или трещинами при визуальном осмотре. Подбор. Задержка ремонта приводит к вынужденному простою и капитальному ремонту узла. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка 1РС1000. Обеспечивает регулировку зазора в направляющих или прижим ползуна в пазу. Изготавливается из конструкционной стали; рабочие поверхности отшабрены для плотного прилегания. При износе нарушается точность позиционирования, появляется люфт в направляющих. Несвоевременная замена ведёт к нарастанию люфта и снижению точности обработки. Регулировку зазора выполняют по методике паспорта станка с контролем индикатором. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

Штурвал задней бабки станков 1М63, 1М63Н, ДИП-300, 163, 16К40 — деталь привода задней бабки токарно-винторезных станков указанных моделей. Подбор по модели станка и паспорту оборудования.

Колесо зубчатое 1А4_03_210 (Сменные шестерни/задняя бабка, модель 1А4) — цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарно-винторезного станка 1А4. Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1А4.03.210. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1А4.03.210 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

— запасная часть задней бабки токарно-винторезных станков 1К62 и 1К625, представляющая собой подвижную в осевом направлении гильзу для установки центра или режущего инструмента. Деталь соответствует каталожному обозначению 1К62.03.36 и входит в комплект задней бабки 1К62.03.01, взаимодействуя с винтом задней бабки 1К62.03.37/16. Конструкция обеспечивает осевое перемещение от винтовой пары с фиксацией рукояткой задней бабки. При подборе рекомендуется сверять артикул 1К62.03.36, тип (ремонтная/стандартная), диаметр и исполнение задней бабки конкретного станка 1К62 или 1К625 по чертежу и паспорту оборудования.

— деталь люнета токарно-винторезного станка 163 (ДИП-300 , 1M63H, PT301, PT30101, PT30102). Работает в составе кинематической цепи, обеспечивая передачу движения. Работает в подшипниковых опорах; посадочные шейки шлифованы. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Износ проявляется осевым биением, задирами шеек или трещинами при визуальном осмотре. Задержка ремонта приводит к вынужденному простою и капитальному ремонту узла. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Обеспечивает осевую фиксацию подшипника или детали, предотвращает осевые смещения. Материал — конструкционная или инструментальная сталь; рабочие поверхности шлифованы. При износе появляется осевое смещение деталей, стук при реверсе нагрузки. Задержка замены приводит к повреждению подшипников и корпуса узла. Рекомендуется проверять натяг кольца при разборке узла в ходе технического обслуживания. Подбор по шифру детали и совместимости с модификацией станка.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Является конструктивным элементом узла, обеспечивающим его работоспособность. Материал и термообработка определяются конструкторской документацией на станок. Признаки износа — шум, стук или вибрация при работе узла, увеличение люфта. Если не заменить — нарастает износ смежных деталей узла, ремонт усложняется. Рекомендуется проверять состояние детали при плановом техническом обслуживании станка. При заказе указывайте каталожный номер и модификацию оборудования.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Обеспечивает регулировку зазора в направляющих или прижим ползуна в пазу. Изготавливается из конструкционной стали; рабочие поверхности отшабрены для плотного прилегания. При износе нарушается точность позиционирования, появляется люфт в направляющих. Несвоевременная замена ведёт к нарастанию люфта и снижению точности обработки. Регулировку зазора выполняют по методике паспорта станка с контролем индикатором. Подбор по шифру детали и совместимости с модификацией станка.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Преобразует вращение привода в продольное или поперечное перемещение рабочего органа. Изготавливается из легированной стали с термообработкой; шаг резьбы — по документации станка. Признаки износа — увеличенный люфт в паре с гайкой, нестабильность подачи, шум при движении. Задержка замены ведёт к разрушению резьбовой гайки — ремонт становится дороже. Гайку и винт рекомендуется заменять в паре при плановом капитальном ремонте. Подбор по каталожному номеру и модели станка.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Обеспечивает регулировку зазора в направляющих или прижим ползуна в пазу. Изготавливается из конструкционной стали; рабочие поверхности отшабрены для плотного прилегания. При износе нарушается точность позиционирования, появляется люфт в направляющих. Несвоевременная замена ведёт к нарастанию люфта и снижению точности обработки. Регулировку зазора выполняют по методике паспорта станка с контролем индикатором. Уточняйте исполнение узла по чертежу или паспорту станка.

Вал-колесо-зуб. РТ5004_36_164 — вал-колесо зубчатое станка РТ5004, совмещающее функции вала и зубчатого колеса в одной детали. Назначение. Передаёт крутящий момент между ступенями привода. Монтируется согласно кинематической схеме с соблюдением посадок подшипников. Состав и материал. Изготавливается из легированной стали; зубья цементированы и закалены до HRC 56–62. Подбор. Подбор по каталожному номеру РТ5004.36.164 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Передаёт крутящий момент между валом и ступицей зубчатого колеса. Материал — сталь 45 или легированная; размеры подбираются под пазы вала и ступицы. При износе появляется угловой люфт колеса на валу, слышен стук при реверсе. Задержка замены ведёт к развалке шпоночных пазов и замене вала или ступицы. Рекомендуется менять шпонку при каждом снятии зубчатого колеса с вала. Уточняйте исполнение узла по чертежу или паспорту станка.

— пиноль задней бабки станка МК6056БК. Назначение. Обеспечивает осевое перемещение вращающегося или неподвижного центра. Состав и материал. Рабочая поверхность шлифована; внутренний конус — для установки центра или инструмента. Признаки износа. Замена при биении, заедании или повреждении конусного отверстия. Подбор. Подбирается по каталожному номеру. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 164 (ДИП-400). Обеспечивает точное базирование вала в корпусе, снижает трение в опоре. Изготавливается из бронзы или антифрикционного сплава; внутренняя поверхность шлифована. При износе растёт радиальный зазор, появляется вибрация и стук в узле. Задержка замены разрушает посадочные поверхности корпуса, усложняя ремонт. Перед установкой новой втулки проверьте посадочное гнездо в корпусе на наличие задиров. При заказе указывайте каталожный номер и модификацию оборудования.

— вал шпиндельной бабки токарно-винторезных станков 1М63, 16К40, 16М30 (163, ДИП-300, 1М63Н, 1М63Б). Назначение. Передаёт крутящий момент в кинематической цепи привода главного движения через опоры подшипников качения шпиндельной бабки. Состав и материал. Изготавливается из конструкционной легированной стали; опорные шейки термообработаны для повышения износостойкости. Признаки износа. Износ проявляется люфтом в опорах, шумом и вибрацией при работе шпиндельной бабки. Задержка замены ведёт к повреждению подшипников и смежных зубчатых колёс. Подбор. Подбор по шифру детали 1М63.02.170 и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

Пиноль задней бабки станков 1М63 (163, ДИП-300), 1Н65 (165, ДИП-500), 1М65 (165, ДИП-500), 16К40, РТ117, РТ817. Подбор — по каталожному номеру и модели станка, уточняйте по паспорту оборудования.

— опорная ось задней бабки токарного станка 16Р25П. Несёт зубчатые колёса или рычаги, является опорой для вращающихся деталей задней бабки. Шейки шлифованы. Изготавливается из конструкционной или легированной стали с поверхностной закалкой. При боковом люфте — замена. Подбор по артикулу и модели станка 16Р25П. Поставка — ТД РУССтанкоСбыт.

Задняя бабка 16Б20П.030.001СБ (капремонт) для станка 16К20. Быстрый износ поверхностей центральных углублений на высоких скоростях резания; конструкции с вращающимся центром (на подшипниках качения) имеют меньшую жёсткость. Конструкция аналогична типовой задней бабке: плита 12, корпус 3 с выдвижной пинолью 6 (маховик 10, винтовая пара 7-8), рукоятка 5 фиксирует вылет пиноли и заднего центра 4, поперечное смещение корпуса винтовой парой 1, крепление на станине болтом 14/башмаком 2 либо рукояткой ... Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка У-серии. Обеспечивает требуемую кинематику или фиксацию в механизме узла. Изготавливается из материала, соответствующего условиям работы узла станка. Износ проявляется нарушением работы узла: стуком, вибрацией, потерей точности. Перед установкой проверяйте посадочные поверхности и состояние смежных деталей узла. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.
