Задние бабки, пиноли, шпинделя и винты пиноли станков

— деталь задней бабки токарно-винторезного станка 16Р25В, является направляющим или стопорным элементом в механизме узла. Материал — чугун или сталь, привалочные плоскости обработаны в допуск по плоскостности. При замене проверяйте плоскостность привалочного торца и состояние резьбы в отверстиях. При заказе указывайте каталожный номер и модификацию оборудования.

Гайка 16Р25В.30.023 — деталь задней бабки токарно-винторезного станка 16Р25В, работает в паре с ходовым винтом. Признак износа — увеличенный люфт в паре с винтом, нестабильность подачи. Подбор — по каталожному номеру и модели станка.

— запасная часть задней бабки токарно‑винторезных станков 1М63Н (ДИП‑300, 163, 1М63), 16К40 и специальных токарно‑накатных станков РТ301, РТ30102. Деталь применяется в составе узла задней бабки (по каталогу относится к этому узлу), устанавливается вместе с элементами пиноли и винта, и соответствует каталожному обозначению 16К30Ф302.30.024. При подборе рекомендуется сверять артикул, исполнение задней бабки и совместимость с конкретной модификацией станков 1М63Н / 1М63 / 163 / ДИП‑300 / 16К40 / РТ301 / РТ30102 по каталогу и технической документации.

Гайка 1А983.03.006 — деталь задней бабки трубонарезного станка 1А983, работает в паре с ходовым винтом. Признак износа — увеличенный люфт в паре с винтом, нестабильность подачи. Подбор — по каталожному номеру и модели станка.

Гайка 1М63.03.031 — деталь задней бабки токарно-винторезного станка 1М63, работает в паре с ходовым винтом. Признак износа — рост люфта резьбы, нарушение точности позиционирования. Подбор — по каталожному номеру и модели станка.

Задняя бабка в сборе для трубонарезных станков 1Н983, 1А983, предназначенных для обработки концов труб — нарезания резьб на бурильных и обсадных трубах нефтегазовой отрасли, изготовления трубопроводов. Станки разработаны в середине XX века, ценятся за высокую точность. Ремонт, включая капитальное восстановление, рекомендуется проводить с использованием оригинальных запчастей для полноценного восстановления ресурса. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

Вал шестерня РТ502_33_152 (Сменные шестерни/задняя бабка) — вал-шестерня станка РТ502, совмещающая функции вала и зубчатого колеса. Назначение. Передаёт крутящий момент непосредственно через зубчатый венец, работая в подшипниковых опорах. Монтируется согласно кинематической схеме. Состав и материал. Изготавливается из легированной стали; зубья цементированы и закалены до HRC 56–62. Подбор. Подбор по каталожному номеру РТ502.33.152 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарно-винторезного станка 1А64. Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1А64.03.264. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1А64.03.264 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-винторезного станка 1Н65. Задняя бабка станка 1Н65: максимальная нагрузка на ось 10 000 кг (по паспорту). Назначение. Обеспечивает точное перемещение пиноли при установке деталей в центрах. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Признаки износа. Признак износа — осевое биение, стук при перемещении пиноли задней бабки. Затянутая замена повышает стоимость ремонта — разрушаются опоры и сопряжённые колёса. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Подбор. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь шпиндельного узла токарно-винторезного станка РТ783. Признаки износа. При обнаружении износа или повреждений подлежит замене. Подбор. Подбор по каталожному номеру Шпиндельный узел РТ783. Поставка — ТД РУССтанкоСбыт.

Задняя (упорная) бабка станков 1В62Г, 16В20 — прямых наследников ДИП-200. Обеспечивает упор заготовки с противоположного шпинделю конца и фиксацию режущего инструмента (сверл, метчиков). Износ проявляется люфтами пиноли и винтовой пары, разбитым конусом Морзе; наиболее серьёзная неисправность — износ поверхностей, контактирующих с направляющими станины (нарушение соосности со шпиндельной бабкой). Ремонт может ограничиваться заменой изношенных деталей либо заменой узла в сборе. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— вилка переключения передач шпиндельной бабки токарно-винторезного станка 1М63. Назначение. Обеспечивает осевое перемещение блок-шестерён для включения заданной ступени скорости. Монтируется на валу переключения согласно кинематической схеме. Состав и материал. Изготавливается из конструкционной стали; рабочие поверхности термообработаны. Подбор. Подбор по каталожному номеру 1М63.02.072 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.

— деталь радиально-сверлильного станка модели 16К25. Назначение. Шпиндель передаёт вращение от привода к рабочему органу и обеспечивает его точное осевое/радиальное положение при обработке; является ключевым элементом сверлильной головки, определяющим точность и жёсткость обработки отверстий. Состав и материал. точное значение уточняется по чертежу узла — марка стали, термообработка и точный диаметр посадочных поверхностей для данного исполнения не подтверждены источником. Применение. Устанавливается в сверлильной головке станка 16К25; подбирается по каталожному номеру и модели станка. Признаки износа. Радиальное биение инструмента, люфт в опорах, повышенный нагрев и шум при вращении — признаки необходимости ремонта или замены шпиндельного узла. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

Задняя бабка с мостиком станка мод. РТ783,РТ783Ф3 — перемещается по направляющим станины на мостике-основании: корпус бабки установлен на мостике посредством четырёх радиальных шариковых подшипников, закреплён на направляющих станины двумя планками на четырёх болтах. Поперечное смещение корпуса бабки относительно мостика (для настройки на точение конусов или совмещения оси пиноли с осью шпинделя) выполняется двумя винтами и гайкой в мостике; соосность контролируется по рискам на платиках корпуса бабки и мостика. Состав и материал. В опорах применены подшипники 8205 ГОСТ 8338-75 (1 шт.), 8305 ГОСТ 8338-75 (1 шт.) и четыре подшипника 80029С1 ГОСТ 7242-81 (опорные подпружиненные, в мостике). Применение. Степень сжатия пружин опорных подпружиненных подшипников регулируется поворотом регулировочных пробок для лёгкости перемещения бабки при минимальных зазорах. Узел применяется на станках РТ783 и РТ783Ф3 (единая базовая механика станины/бабок/каретки). Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарного станка. Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления выполняются по конструкторской документации на деталь 1Н983.34.154. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1Н983.34.154 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

Задняя (упорная) бабка станка 16К25 — модернизированная модификация 16К20 с увеличенным диаметром обрабатываемых деталей. Износ узла проявляется люфтами пиноли и нарушением соосности с передней бабкой (точность требуется в пределах десятков микрон), что удорожает ремонт. Поскольку новые узлы этой серии больше не производятся, выполняется капитальный ремонт с заменой пиноли и винтовой пары. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

Применение. Корпус шпиндельной бабки является базовым несущим элементом привода главного движения: в его расточках монтируются шпиндель, коробка скоростей, подшипниковые опоры и системы смазки. Для станков 1М63Н и 1В62Г корпус отливается из серого чугуна СЧ-21 с последующим искусственным старением; посадочные расточки выполняются по 6-му квалитету точности. Подбор. Поставка — ТД РУССтанкоСбыт.

Втулка переходная — запасная часть шпиндельной бабки тяжёлых токарных станков 1М65, 1Н65, РТ117, РТ817. Назначение. Устанавливается в конус шпинделя, обеспечивает переходную посадку для инструмента или оправки нестандартного конусного размера. Посадочные конические поверхности прецизионно обработаны; конусность соответствует концу шпинделя 2-15М. Подбор. Подбор по типоразмеру конуса и модели станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарно-винторезного станка 1М65 (ДИП-500). Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 165.08.178. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 165.08.178 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь узла станков УГ9326 (револьверная головка) (поз. 22 по альбому запчастей). Назначение. Точное назначение, посадочные размеры и параметры зацепления (при наличии) уточняются по чертежу или паспорту станка. Состав и материал. Материал и термообработка уточняются по конструкторской документации станка. Применение. Совместимость: УГ9326 (револьверная головка). Подбор. Совместимость с исполнением уточняется по паспорту станка. Поставка — ТД РУССтанкоСбыт.

Тройной блок шестерён шпиндельной бабки для токарно-винторезных станков 1М65, 1Н65, ДИП500, 165 — сборный зубчатый блок из трёх колёс коробки скоростей передней бабки. Назначение. Обеспечивает переключение диапазонов частот вращения шпинделя; устанавливается на вал со шпоночным соединением и перемещается вилкой переключения. Подбор. Подбор по модели станка, диаметру посадочного отверстия и каталожному номеру. Поставка — ТД РУССтанкоСбыт.

— деталь узла «Задняя бабка» токарно-винторезного станка 1М63 (163, ДИП-300, 1М63Н, 1М63Б). Назначение узла. Задняя бабка — подвижный узел, устанавливаемый на направляющих станины напротив передней (шпиндельной) бабки. Служит для поддержки длинных заготовок вращающимся или упорным центром, а также для крепления и осевой подачи режущего инструмента (свёрла, зенкера, развёртки, метчики) через пиноль, перемещаемую маховиком. Корпус задней бабки фиксируется на станине рычагом или винтами, пиноль стопорится отдельной рукояткой; предусмотрено поперечное смещение корпуса для обтачивания слабых конусов. Признаки износа. Люфт, задиры, выработка посадочных поверхностей или повреждение резьбы/шпоночных пазов — при обнаружении подлежит замене для сохранения точности станка. Подбор. Подбор по каталожному номеру Задняя бабка 1М63 и модели станка 1М63 (163, ДИП-300, 1М63Н, 1М63Б). Поставка — ТД РУССтанкоСбыт.

Запасные части станков 1М65 (ДИП-500, 165) — группа деталей для технического обслуживания и ремонта токарного станка. Предназначены для восстановления работоспособности соответствующих узлов при проведении плановых и внеплановых ремонтов. Подбор. Подбор — по модели станка, наименованию и каталожному номеру детали. Поставка — ТД РУССтанкоСбыт.

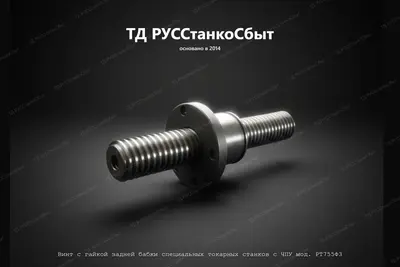

— резьбовая пара (винт и гайка) механизма перемещения задней бабки станка РТ755Ф3. Назначение. Точное назначение уточняется по чертежу или паспорту станка. Подбор. Подбор — по модели станка и паспорту оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь коробки подач вертикально-сверлильного станка 2Н125Л. Назначение. Передаёт вращение в кинематической цепи коробки подач. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Применение. При износе шеек появляется нехарактерный стук в коробке подач, нестабильность подачи. Несвоевременная замена ведёт к разрушению подшипников и зубчатых колёс коробки подач. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Совместимость с исполнением уточняется по паспорту станка. Подбор. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарно-винторезного станка 1А64. Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1А64.03.211. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1А64.03.211 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарного станка. Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1658.15.175. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1658.15.175 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

является подвижной опорой узла токарно-винторезного станка 16К30Ф323 и несёт вращающиеся детали. Назначение. Пиноль 16К30Ф323.30.150 — деталь узла токарно-винторезного станка 16К30Ф323. Применение. Является опорой для зубчатых колёс или несёт вращение на смежные элементы. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Признаки износа. Признаки износа — повышенное биение, задиры посадочных шеек, трещины в теле вала. Если не заменить вовремя — разрушаются соседние подшипники и зубчатые колёса. Подбор. Совместимость с исполнением уточняется по паспорту станка. Поставка — ТД РУССтанкоСбыт.

— деталь узла радиально-сверлильного станка 2М57. Является опорой для зубчатых колёс или несёт вращение на смежные элементы. Назначение. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Изготавливается из конструкционной легированной стали с последующей термообработкой. Признаки износа. Признаки износа — повышенное биение, задиры посадочных шеек, трещины в теле вала. Если не заменить вовремя — разрушаются соседние подшипники и зубчатые колёса. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Подбор. При заказе указывайте каталожный номер и модификацию оборудования. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка 1РС1000. Назначение. Работает в механизме перемещения или фиксации пиноли задней бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Изготавливается из конструкционной легированной стали с последующей термообработкой. Признаки износа. При износе нарушается соосность пиноли и шпинделя, появляется биение. Задержка ремонта приводит к вынужденному простою и капитальному ремонту узла. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

Пиноль задней бабки, устанавливаемая повторно, — подвижная деталь задней бабки токарно-винторезного станка с ремонтными (увеличенными) размерами после расточки корпуса задней бабки под увеличенный диаметр. Обеспечивает точное центрирование заднего центра относительно оси шпинделя. Состав и материал. Материал — легированная сталь с термообработкой и шлифовкой рабочей поверхности. Подбор. Ремонтный размер определяется индивидуально по факту расточки корпуса задней бабки на конкретном станке. Поставка — ТД РУССтанкоСбыт.

— деталь узла токарно-винторезного станка РТ755Ф3. Назначение. Работает в составе кинематической цепи, обеспечивая передачу движения. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Изготавливается из конструкционной легированной стали с последующей термообработкой. Признаки износа. Износ проявляется осевым биением, задирами шеек или трещинами при визуальном осмотре. Задержка ремонта приводит к вынужденному простою и капитальному ремонту узла. Рекомендуется проверять состояние шпоночных пазов и шлицев при каждом демонтаже вала. Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическое прямозубое колесо сменные шестерни/задняя бабка токарного станка. Назначение. Обеспечивает передачу крутящего момента между валами сменные шестерни/задняя бабка и участвует в переключении ступеней скоростей или подач. Работает в паре с шестерней смежного вала, устанавливается согласно кинематической схеме с обеспечением нормированного бокового зазора. Параметры зацепления (число зубьев, модуль, ширина венца) выполняются по конструкторской документации на деталь 1658.15.187. Смазка — погружным способом из циркуляционной масляной системы. Признаки износа. При износе зубьев рекомендуется замена комплектно с парной шестерней. Подбор. Подбор по каталожному номеру 1658.15.187 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

Шпиндель для шлифовального станка 3Г71 с резьбой М16 левая, массой 6.9 кг. Производство запчастей по документации производителей станков с соблюдением оригинальных технологий. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

Узел перемещения пиноли задней бабки, состоящий из винта и ответной муфты (гайки). Назначение. Данный комплект обеспечивает осевое усилие при поджиме тяжелых деталей в центрах на станках моделей 1М65, 1Н65 и ДИП500. Высокий класс точности резьбы гарантирует плавность хода и отсутствие заеданий даже при критических нагрузках, возникающих при обработке крупных заготовок. Подбор. Поставка — ТД РУССтанкоСбыт.

— пиноль токарного станка. Назначение. Обеспечивает осевое перемещение центра и поджим заготовки в задней бабке. Состав и материал. Изготавливается из легированной стали; рабочая поверхность шлифована; внутренний конус — Морзе. При биении или заедании при осевом перемещении — замена. Подбор. Подбор по каталожному номеру. Поставка — ТД РУССтанкоСбыт.

Назначение. Шпиндель — вращающийся вал станка, передающий крутящий момент от привода к обрабатываемой детали или инструменту; устанавливается на опорных подшипниках, обеспечивающих точность и жёсткость вращения. Шпиндель 16К20 16К20.020.401. Подбор. Подбор по наименованию, каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь узла «Задняя бабка» токарного станка. Назначение узла. Задняя бабка — подвижный узел, устанавливаемый на направляющих станины напротив передней (шпиндельной) бабки. Служит для поддержки длинных заготовок вращающимся или упорным центром, а также для крепления и осевой подачи режущего инструмента (свёрла, зенкера, развёртки, метчики) через пиноль, перемещаемую маховиком. Корпус задней бабки фиксируется на станине рычагом или винтами, пиноль стопорится отдельной рукояткой; предусмотрено поперечное смещение корпуса для обтачивания слабых конусов. Признаки износа. Люфт, задиры, выработка посадочных поверхностей или повреждение резьбы/шпоночных пазов — при обнаружении подлежит замене для сохранения точности станка. Подбор. Подбор по каталожному номеру Задняя бабка ДИП300 и модели станка. Поставка — ТД РУССтанкоСбыт.

— деталь задней бабки токарно-карусельного станка У-серии. Назначение. Работает в механизме перемещения или фиксации пиноли задней бабки. Работает в подшипниковых опорах; посадочные шейки шлифованы. Сталь — конструкционная легированная; посадочные поверхности обработаны по 6-му квалитету. Признаки износа. При износе нарушается соосность пиноли и шпинделя, появляется биение. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. При замене проверяйте состояние подшипников в опорах — их часто меняют в паре с валом. Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

Вал-колесо-зуб. РТ5004_36_159 — вал-колесо зубчатое станка РТ5004, совмещающее функции вала и зубчатого колеса в одной детали. Назначение. Передаёт крутящий момент между ступенями привода. Монтируется согласно кинематической схеме с соблюдением посадок подшипников. Состав и материал. Изготавливается из легированной стали; зубья цементированы и закалены до HRC 56–62. Подбор. Подбор по каталожному номеру РТ5004.36.159 в соответствии с паспортом станка. Поставка — ТД РУССтанкоСбыт.
