Шлицевые валы, шестерни, зубчатые колеса и червячные пары

Запчасть для шлифовального станка 3Г71. Модуль 1.5, число зубьев 50, диаметр осевой окружности 70.48 мм, масса 0.61 кг. Производство по документации производителей станков с соблюдением оригинальных технологий. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

Вал 6Т83Г‑1.60.272Б — запасная часть привода подач вертикально‑фрезерных станков 6Т83Г и 6Т83, относящаяся к узлу механических перемещений консоли/стола. Деталь применяется в механизме подач станков серии 6Т82/6Т83 и поставляется как вал привода в сборе с посадочными местами под подшипники и зубчатые колёса, с каталожным обозначением 6Т83Г‑1.60.272Б. Вал участвует в передаче крутящего момента от коробки подач к винтам продольной, поперечной или вертикальной подачи (в зависимости от конкретной кинематической схемы 6Т83Г). При подборе рекомендуется сверять артикул, привязку к узлу подач (по паспорту станка) и совместимость с конкретной модификацией 6Т83Г

Винт ходовой (деталь фартука) токарного станка 6Т82Г, каталожный номер 6Т82Г-1.60.282. Подбор — по каталожному номеру.

— цилиндрическая прямозубая шестерня, модуль m=4, число зубьев z=35. Изготавливается из конструкционной или легированной стали с термообработкой зубьев. Подбор — по модулю, числу зубьев и посадочному диаметру.

Вал 6Т83Г-1.64.253 — деталь задней бабки (узел 64) токарно-винторезного станка 6Т серии. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— цилиндрическая прямозубая шестерня, модуль m=8, число зубьев z=45. Изготавливается из конструкционной или легированной стали с термообработкой зубьев. Подбор — по модулю, числу зубьев и посадочному диаметру.

Вал 2840П.64.205 — деталь задней бабки (узел 64) токарно-винторезного станка 2840П. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— цилиндрическая прямозубая шестерня, модуль m=4, число зубьев z=45. Изготавливается из конструкционной или легированной стали с термообработкой зубьев. Подбор — по модулю, числу зубьев и посадочному диаметру.

Вал-шестерня F400R 17.20.303 — запасная часть механизма консоли и стола консольно-фрезерного станка FU400R (Беларусь, аналог 6Т83). Деталь применяется в составе консоли, которая содержит двигатель подачи и 18-ступенчатый механизм подачи, обеспечивая передачу вращательного момента к исполнительным механизмам станка для продольных, поперечных и вертикальных перемещений стола, и соответствует каталожному обозначению F400R 17.20.303. При подборе рекомендуется сверять артикул, исполнение узла и совместимость с конкретной модификацией станка.

— сменный вал узла станка станка СА630С300. Назначение. Входит в кинематическую цепь привода и обеспечивает передачу крутящего момента. Признаки износа. Опирается на подшипники качения; износ посадочных шеек или шлицев приводит к вибрации и потере точности. Подбор. Подбирается по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

— вал узла 3-59В горизонтально-фрезерного станка 6М82. Назначение. Входит в кинематическую цепь соответствующего узла, обеспечивает передачу крутящего момента. Признаки износа. Износ шеек или шлицев вала ведёт к вибрации, шуму и снижению точности обработки. Подбор. Подбирается строго по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

Колесо зубчатое 0,49 — зубчатое колесо старого образца кинематической цепи автоматической головки УГ9326-06. Исполнение 0,49; число зубьев — 24 или 26 (в зависимости от конкретной позиции в передаче). Применяется в ремонте и восстановлении головок раннего выпуска. Исполнение «старого образца» означает, что данная деталь использовалась в первых сериях головок до модернизации кинематической схемы привода. При подборе указывать исполнение «0,49», число зубьев (z = 24 или 26) и модель головки УГ9326-06; рекомендуется уточнять наличие и совместимость по кинематической схеме конкретного станка.

— цилиндрическая прямозубая шестерня, модуль m=2.5, число зубьев z=40. Изготавливается из конструкционной или легированной стали с термообработкой зубьев. Подбор — по модулю, числу зубьев и посадочному диаметру.

— деталь узла трубонарезного станка 1Н983. Назначение. Передаёт вращение и момент в кинематической цепи узла станка. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Признаки износа. При износе появляется вибрация узла, нехарактерный стук при работе на нагрузке. Несвоевременная замена ведёт к разрушению подшипников и смежных деталей узла. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— цилиндрическая прямозубая шестерня, модуль m=2, число зубьев z=50. Изготавливается из конструкционной или легированной стали с термообработкой зубьев. Подбор — по модулю, числу зубьев и посадочному диаметру.

Шестерни для токарных станков ДИП300 — направление поставок и собственного изготовления, в котором команда ООО «ТД РУССтанкоСбыт» закрывает потребности по ремонту и восстановлению кинематических узлов станков 1М63, 163 и ДИП300. В ассортимент входят зубчатые колёса коробки скоростей, коробки подач, фартука, привода насоса и вспомогательных механизмов, а также червячные шестерни и колёса для ответственных узлов станка. Шестерни для ДИП300 подбираются по каталожным обозначениям и позициям на чертежах коробки подач, коробки скоростей и фартука, что обеспечивает совместимость с конкретной модификацией станка и его узлами. При отсутствии точного номера возможен подбор по узлу и образцу: шестерни фартука, каретки, коробки подач и привода насосов, с уточнением исполнения по типу зацепления и сопряжённым валам. Отдельное направление — бронзовые червячные шестерни и зубчатые колёса для фартука и насосных узлов станков 1М63/ДИП300, работающие в паре с червяками и валами коробки подач. По запросу заказчика команда ООО «ТД РУССтанкоСбыт» может укомплектовать поставку шестернями в сборе с валами, а также сопутствующими муфтами и деталями, необходимыми для восстановления полного узла. Поставка шестерен для токарных станков ДИП300 выполняется по всей территории РФ. При подборе рекомендуется указывать модель станка, узел применения, каталожное обозначение детали либо предоставлять образец шестерни, что особенно важно для фартука и коробки подач, где используются несколько типоразмеров зубчатых колёс

Гайка 16М30Ф3.55.156 — деталь токарно-винторезного станка 16М30Ф3, сопряжённая с ходовым винтом, воспринимает осевую нагрузку при подаче. Признак износа — нагрев опоры, люфт в паре с ходовым винтом, нестабильность хода; гайку и винт рекомендуется менять комплектом. Подбор — по каталожному номеру и модели станка.

Коническое колесо 17.20.302 консольно-фрезерного станка FU400R — передаёт крутящий момент в кинематической цепи шпиндельной бабки, применяется в механизме передачи движения консоли и стола. Признак износа — питтинг, сколы или поломка зуба; рекомендуется комплектная замена с парным колесом. Подбор — по каталожному номеру и модели станка.

— запасная часть. Вал — конструктивный элемент узла. Назначение. Обеспечивает передачу вращения и крутящего момента в кинематической цепи. Работает в подшипниковых опорах. Состав и материал. Изготавливается из легированной стали; посадочные шейки шлифованы под подшипники и зубчатые колёса. При осевом биении, задирах шеек или трещинах — замена. Подбор. Подбор — по каталожному номеру. Поставка — ТД РУССтанкоСбыт.

— направление поставок и собственного изготовления, в котором команда ООО «ТД РУССтанкоСбыт» закрывает потребности по ремонту фартуков и узлов подач специальных токарных станков с ЧПУ. Зубчатые колёса применяются в фартуке и сопряжённых механизмах подач, работают совместно с валами, муфтами и другими элементами кинематической цепи станков 16М30Ф3, 16К30Ф3. Шестерни для 16М30Ф3, 16К30Ф3 подбираются по обозначениям на конструкторской документации и по привязке к узлу (фартук, коробка подач, приводы револьверной головки и вспомогательных механизмов). По запросу возможен подбор по образцу, включая шестерни, работающие совместно с шестишлицевыми валами осей и другими элементами привода подач. Часть типовых позиций поставляется как отдельные зубчатые колёса, часть — в сборе с валами, что упрощает замену и восстановление рабочего узла станка. По согласованию с заказчиком команда ООО «ТД РУССтанкоСбыт» может укомплектовать заказ связкой «вал + шестерни», а также сопутствующими деталями фартука и узлов подач. Поставка шестерен для станков 16М30Ф3 и 16К30Ф3 выполняется по всей территории РФ. При подборе рекомендуется указывать модель станка, узел применения и каталожное обозначение детали либо предоставлять образец шестерни для точного восстановления геометрии и посадок.

Вал 6Т82Г‑1.60.279В — запасная часть механизма стола горизонтально‑фрезерного консольно‑фрезерного станка модели 6Т82Г‑1. Деталь входит в привод перемещения стола, участвует в передаче крутящего момента внутри механизма перемещений и соответствует каталожному обозначению 6Т82Г‑1.60.279В. При подборе рекомендуется сверять обозначение вала, исполнение механизма стола и совместимость с конкретной модификацией станка 6Т82Г‑1 по паспорту и каталогу деталей.

— деталь фартука (узел 60) токарно-винторезного станка 6Т серии. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— деталь фартука (узел 60) токарно-винторезного станка 6Т серии. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— сменный вал коробки скоростей станка СА562С100. Назначение. Входит в кинематическую цепь привода и обеспечивает передачу крутящего момента. Признаки износа. Опирается на подшипники качения; износ посадочных шеек или шлицев приводит к вибрации и потере точности. Подбор. Подбирается по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

Вал 6Т82Г-1.60.419 — деталь фартука (узел 60) токарно-винторезного станка 6Т серии. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

— цилиндрическое зубчатое колесо узла токарно-винторезного станка 1М63. Назначение. Входит в привод узла, передаёт вращение на смежный вал или колесо. Сталь — легированная конструкционная; зубья обрабатываются по ГОСТ для обеспечения ресурса. Признаки износа. Признаки износа — шум и стук при работе, увеличение люфта в приводе узла. Если не заменить — разрушаются соседние шестерни, увеличивается стоимость ремонта. Рекомендуется менять парные колёса одновременно — это продлевает ресурс узла. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— шестерня узла токарно-винторезного станка 16К30Ф302. Обеспечивает требуемое передаточное отношение в механизме узла. Изготавливается из легированной стали; зубья проходят термообработку (цементация, закалка ТВЧ). Признак износа — нехарактерный стук или вибрация при работе привода. Затянутая замена приводит к повреждению смежных деталей узла, ремонт дорожает. Перед установкой убедитесь в отсутствии задиров на посадочных поверхностях вала. Совместимость с исполнением уточняется по паспорту станка.

— деталь передней бабки (20) трубонарезного станка 1Н983М. Назначение. Работает в составе привода шпинделя, несёт зубчатые колёса или шкивы. Работает в подшипниковых опорах; посадочные шейки шлифованы. Состав и материал. Материал — легированная сталь; шейки шлифованы в допуск, шлицы и пазы фрезерованы по ГОСТ. Признаки износа. Признаки износа — вибрация шпинделя, стук в бабке при работе на повышенных скоростях. Несвоевременная замена разрушает опоры шпинделя и соседние зубчатые колёса. Биение посадочных шеек контролируется при техническом обслуживании по нормам паспорта станка. Подбор. Подбор по шифру детали и совместимости с модификацией станка. Поставка — ТД РУССтанкоСбыт.

— направление поставок и собственного изготовления, в котором команда ООО «ТД РУССтанкоСбыт» закрывает потребности по ремонту и восстановлению токарно‑винторезных станков ДИП500 и его аналогов 1М65, 1Н65, 165. В ассортимент входят валы шпиндельной бабки, коробки скоростей, коробки подач, фартука, приводов патрона и вспомогательных механизмов, включая шлицевые валы, вал‑шестерни, ходовые валы и фланцы осей. Валы для ДИП500 подбираются по каталожным обозначениям и позициям на кинематических схемах, что обеспечивает совместимость с конкретной модификацией станка и его узлами (включая варианты с РМЦ от 1000 до 16000 мм). При отсутствии точной маркировки возможен подбор по образцу и привязке к узлу (шпиндельная бабка, коробка подач, фартук, суппорт) с уточнением исполнения по числу шлицев, длине и сопряжённым деталям. Отдельное направление — шлицевые валы в сборе осей шпиндельной бабки и коробки скоростей для станков ДИП500/1М65, которые обеспечивают передачу вращения шпинделя, переключение скоростей и перемещение венца токарного патрона. По запросу заказчика команда ООО «ТД РУССтанкоСбыт» может укомплектовать поставку сопутствующими шестернями, фланцами, муфтами и другими элементами привода, необходимыми для комплексного ремонта узла. При подборе рекомендуется сверять тип узла, каталожный номер, позицию по схеме и исполнение детали, особенно для шлицевых валов и ходовых валов, зависящих от завода‑изготовителя

Вал РТ401.20.176 — деталь коробки скоростей (узел 20) токарно-винторезного станка РТ401/РТ402. Входит в кинематическую цепь и обеспечивает передачу крутящего момента между элементами привода. Работает в паре с зубчатыми колёсами и подшипниками. При износе посадочных поверхностей или шлицев — замена обязательна для обеспечения точности привода. Подбирается по каталожному номеру и модели станка.

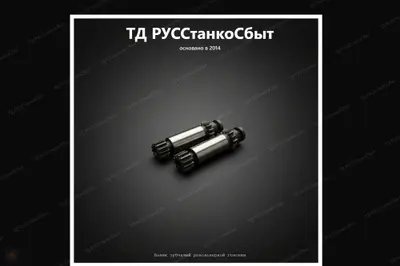

«Валик зубчатый револьверной головки» — общая товарная позиция ТД РУССтанкоСбыт для станков и промышленного оборудования (не привязана к одной конкретной модели). Точные типоразмеры и совместимость уточняются под конкретный станок заказчика.

— прецизионная шариковинтовая передача для токарных станков с ЧПУ моделей 16К30Ф3 и 16М30Ф3 (РСЗ), предназначенная для преобразования вращательного движения сервопривода в прямолинейное перемещение узла станка. Деталь относится к ходовой номенклатуре ШВП этих станков. ШВП 16К30Ф3.23.05.000 изготавливается из легированной стали, относится к корпусным шарико‑винтовым парам с кинематической точностью 4–6 мкм (накопленная погрешность до 20 мкм на длине 1000 мм), обеспечивает высокий КПД (около 90%), жёсткость и плавность перемещения. При подборе рекомендуется сверять обозначение ШВП, размеры (Lобщ и Lрезьб) и применяемость к конкретной модификации станков 16К30Ф3/16М30Ф3

— зубчатое колесо; участвует в передаче момента в кинематической цепи. Состав и материал. Изготавливается из легированной стали; зубья термообработаны для повышения контактной прочности. Признаки износа. При значительном питтинге, сколах или поломке зуба — замена; рекомендуется комплектная замена с парным колесом. Подбор. Подбор — по каталожному номеру. Поставка — ТД РУССтанкоСбыт.

— деталь узла «Бабка передняя» токарно-винторезного станка 1Н983. Назначение узла. Передняя (шпиндельная) бабка — неподвижный корпусной узел, закреплённый на левом конце станины. Несёт главный шпиндель с патроном или планшайбой для закрепления заготовки и встроенную коробку скоростей, которая через набор зубчатых колёс задаёт требуемую частоту и направление вращения шпинделя от электродвигателя. От шпиндельной бабки через гитару сменных колёс движение передаётся также на коробку подач. Признаки износа. Люфт, задиры, выработка посадочных поверхностей или повреждение резьбы/шпоночных пазов — при обнаружении подлежит замене для сохранения точности станка. Подбор. Подбор по каталожному номеру Валы коробки скоростей 1Н983, 1А983 и модели станка 1Н983. Поставка — ТД РУССтанкоСбыт.

Колесо червячное 1А4.06.106. Назначение. Передаёт крутящий момент между валами коробки скоростей/подач станка с изменением частоты вращения; тип зацепления определяет плавность работы и нагрузочную способность. Состав и материал. Заготовка из легированной конструкционной стали, зубья цементированы и закалены для износостойкости; точное число зубьев и модуль уточняются по каталожному номеру и чертежу. Признаки износа. Выкрашивание и истирание зубьев, характерный шум и стук при работе, увеличенный люфт в зацеплении. Подбор. Уточняйте исполнение узла по чертежу или паспорту станка. Поставка — ТД РУССтанкоСбыт.

— вал шпиндельная бабка токарного станка, передающий крутящий момент. Назначение. Работает в подшипниковых опорах. Обеспечивает передачу вращения и крутящего момента в кинематической цепи шпиндельной бабки. Работает в подшипниковых опорах. Состав и материал. Изготавливается из легированной стали; посадочные шейки шлифованы под подшипники и зубчатые колёса. При осевом биении, задирах шеек или трещинах — замена. Подбор. Подбор по каталожному номеру 1M63B.20.189 и паспорту станка. Поставка — ТД РУССтанкоСбыт.

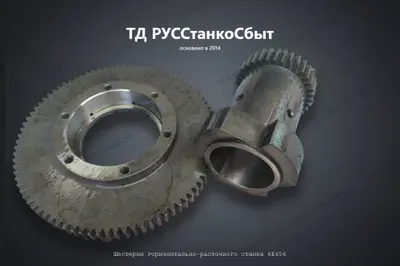

Вал / шестерня / зубчатое колесо — «Шестерни горизонтально -расточного станка 6Е656». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

— деталь коробки скоростей / шпиндельной бабки (узел 21) токарно-винторезного станка 16К40. Назначение. Обеспечивает передачу крутящего момента в приводе. Подбирается по каталожному номеру и модели станка. Признаки износа. При износе шеек или шлицев — подлежит замене. Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.

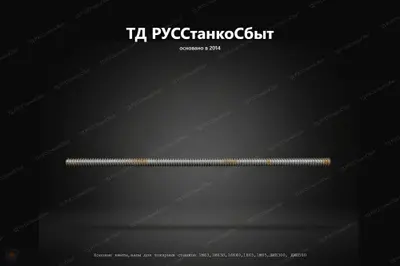

Вал / шестерня / зубчатое колесо — «Ходовые винты-валы для токарных станков 1М63,1М63Н,16К40,1Н65,1М65,ДИП300, ДИП500». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.

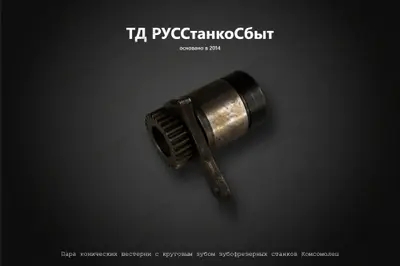

Вал / шестерня / зубчатое колесо — «Пара конических шестерни с круговым зубом зубофрезерных станков Комсомолец». Поставляется ТД РУССтанкоСбыт для комплектации, ремонта и обслуживания станков, указанных в названии; точные технические параметры — по фото и чертежу.
