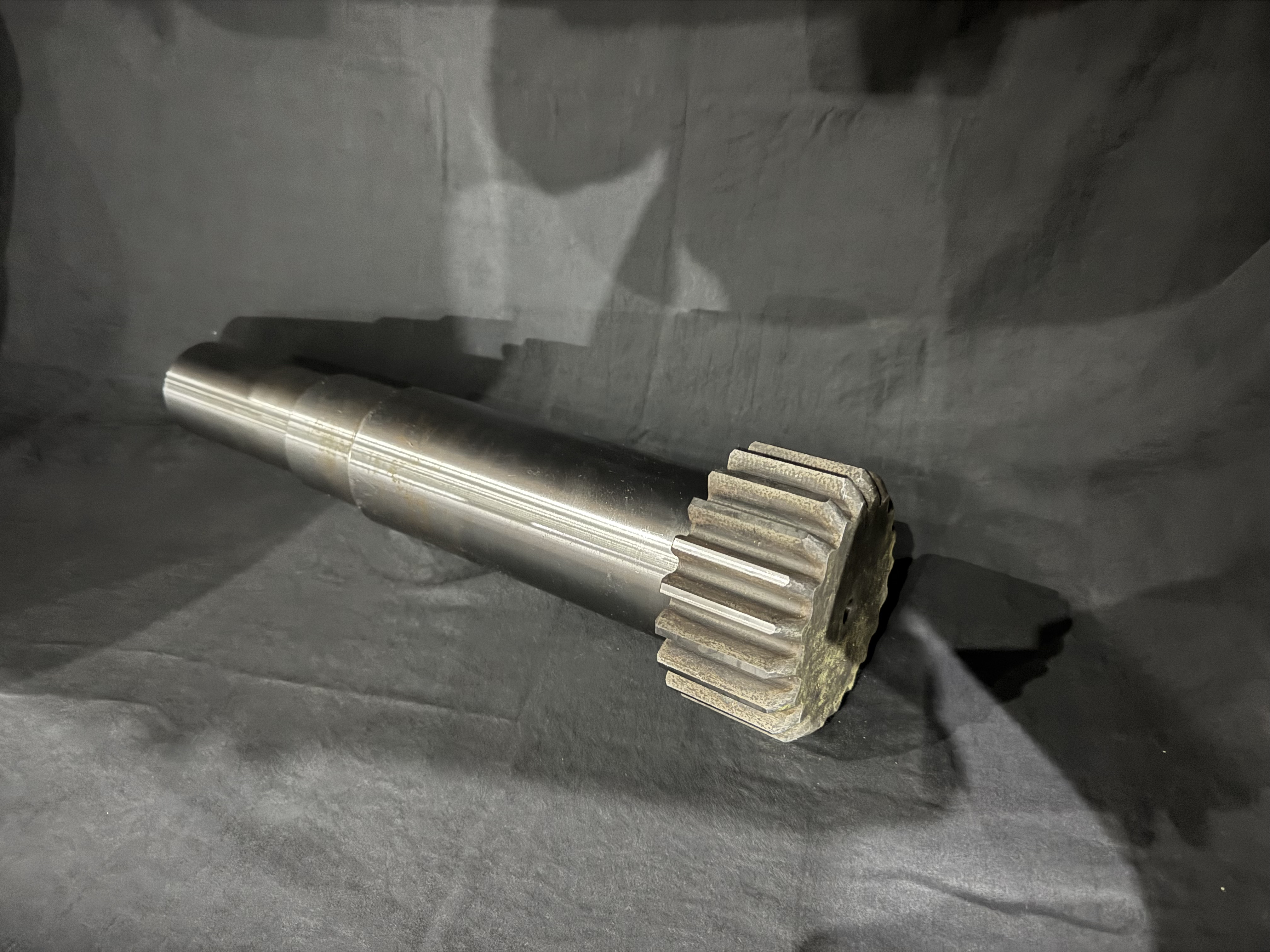

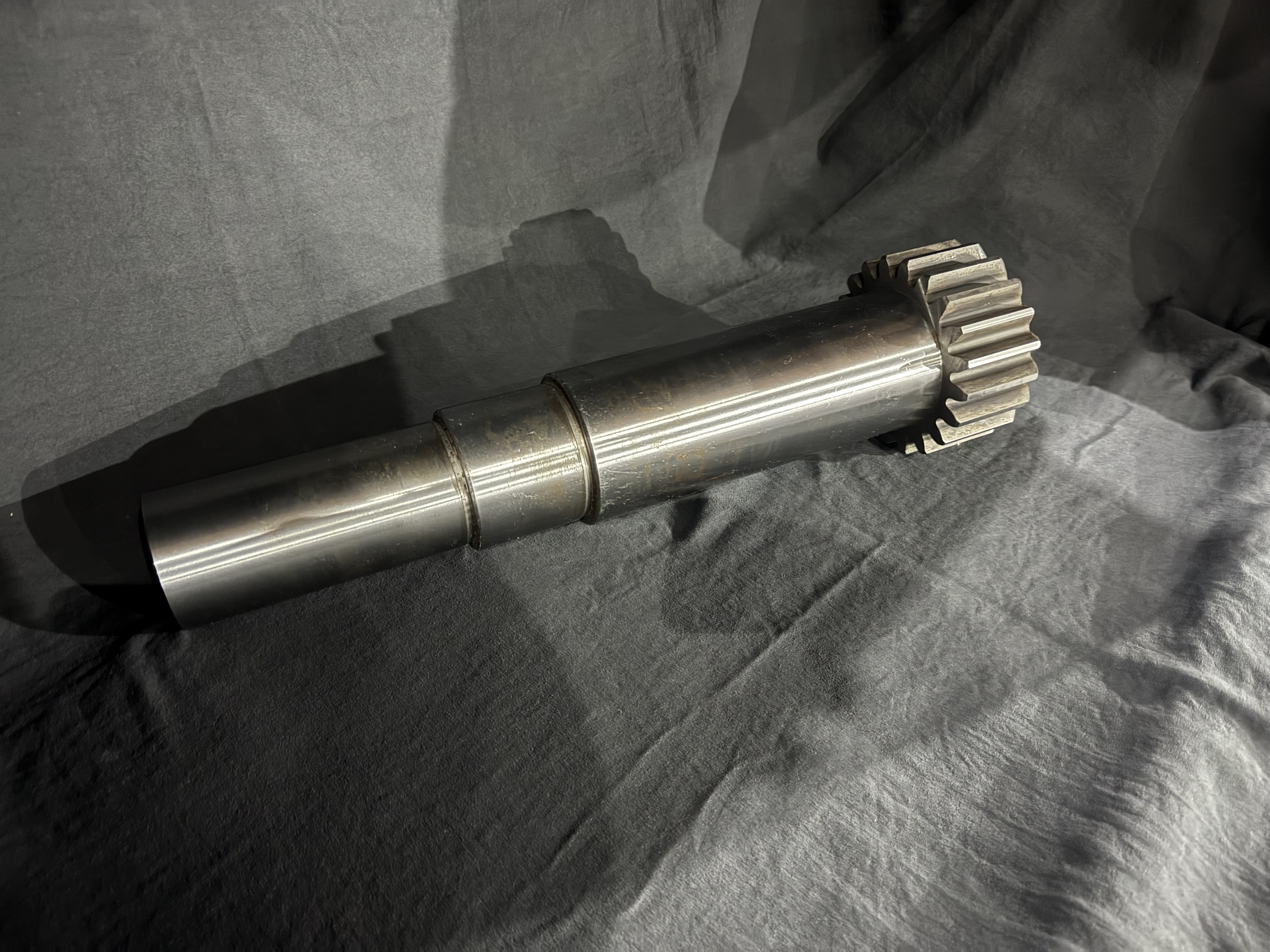

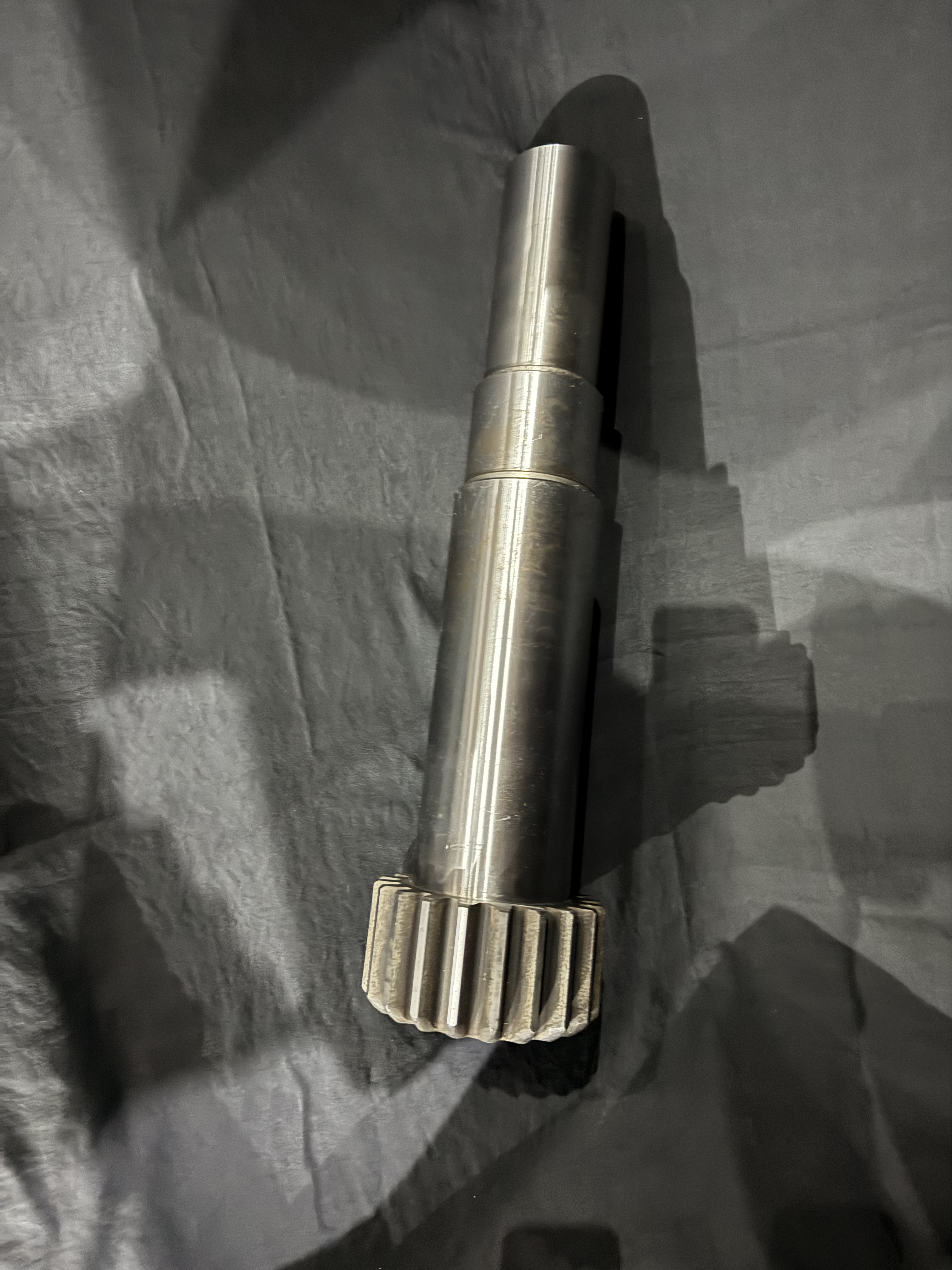

Вал-колесо зубчатое 165.02.410

Вал-колесо зубчатое 165.02.410 — цилиндрическое зубчатое колесо коробки скоростей токарно-винторезного станка 165 (ДИП-500). Участвует в передаче вращения в цепи главного движения станка. Число зубьев z = 20, m = 5, b = 35 мм — по Kinematika-Chertegi/Кинематика 165 и 1м63/1Н65/1.xls, поз. 21. Состав и материал. Материал — легированная сталь с термообработкой зубьев; посадочное отверстие шлифовано. Признаки износа. При износе зубьев появляется шум в шпиндельной бабке, ухудшается чистота обработки. Если не заменить — разрушаются смежные колёса бабки, возможен отказ шпиндельного узла. Рекомендуется проверять зазор в зацеплении при каждом плановом техническом обслуживании. Кинематика. число зубьев z=20; модуль/шаг m=6 мм (ИСПРАВЛЕНО: было m=5 по xls, чертёж 1Н65/165.02.410 ВАЛ-КОЛЕСО ЗУБЧАТОЕ.tif показывает модуль m=6); ширина/диаметр b=35 мм (шифр 165.02.410). Подбор. Подбор по каталожному номеру и модели станка. Поставка — ТД РУССтанкоСбыт.
