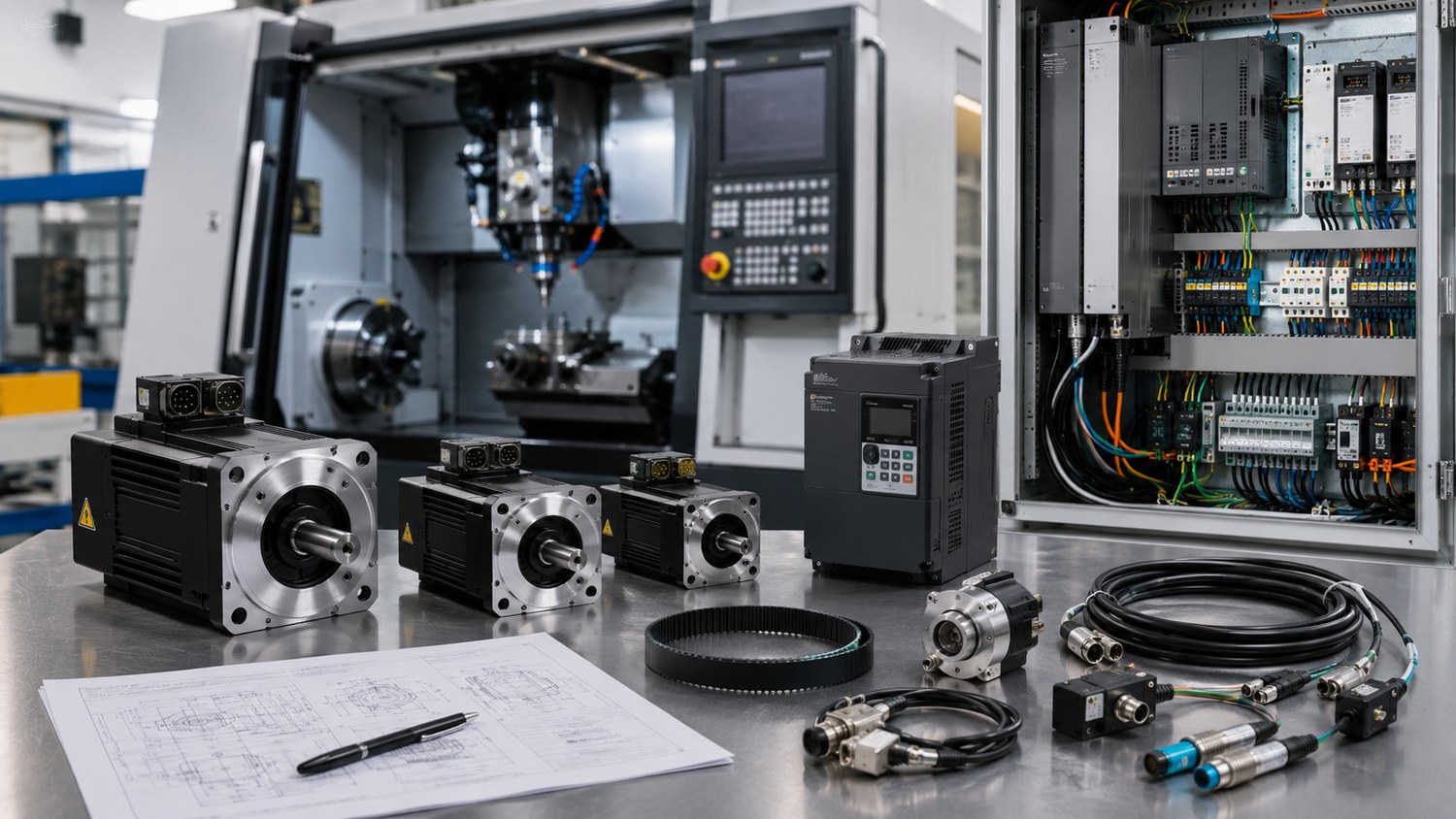

Модернизация станков по типам оборудования: токарные, фрезерные, ЧПУ, расточные, карусельные
Модернизация станков по типам оборудования помогает понять, где достаточно восстановить механику, а где нужна замена ЧПУ, приводов и электрошкафа. Для производства это способ продлить срок службы оборудования, снизить простой и получить нужную точность без полной замены станочного парка.
Статья сравнивает токарные, фрезерные, ЧПУ, расточные, сверлильные, карусельные и лазерные станки. Внутри — особенности работ, ориентировочные цены 2025–2026 годов, сроки окупаемости, частые ошибки и чек-лист подготовки. Для углубленного изучения смежных тем рекомендуем материалы: сервис и техническое обслуживание станков, сервис станков с ЧПУ,
Особенности модернизации токарных станков
Токарные станки модернизируют, когда механическая база ещё пригодна, но точность, электрика, управление или безопасность уже не соответствуют задачам производства. Основные зоны внимания — станина, направляющие, шпиндель, суппорт, коробки подач, электрошкаф и измерительная система.
Модернизация токарного станка и токарно-винторезных станков

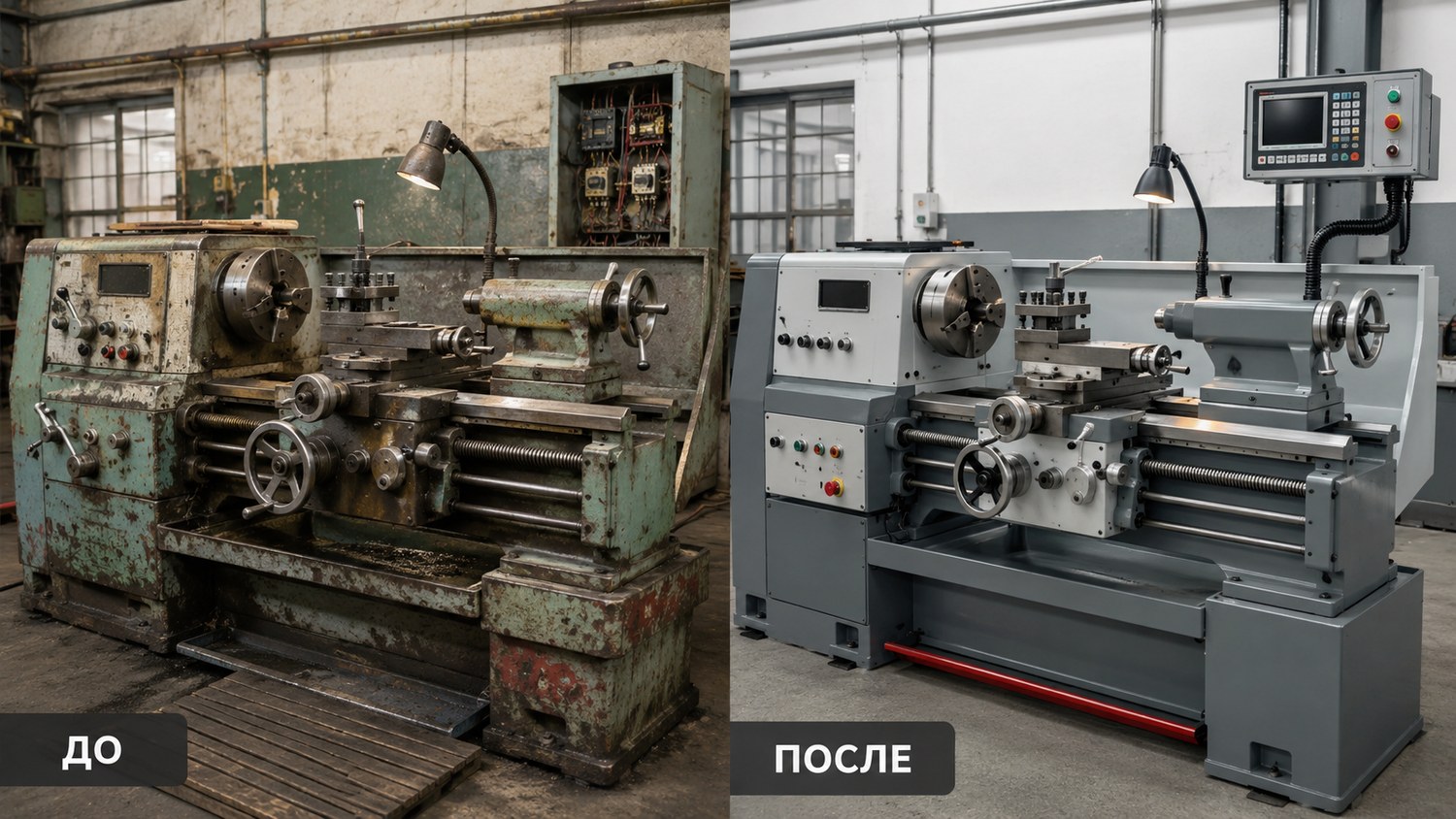

Модернизация токарного станка обычно включает восстановление геометрии, устранение люфтов, ремонт шпинделя, замену электрики и установку цифровой индикации. Такой вариант выгоден для ремонтного, единичного и мелкосерийного производства.
У токарно-винторезных станков сначала проверяют износ направляющих, биение шпинделя, состояние резцедержателя, суппорта и ходовых винтов. Если станок сохраняет жёсткость, достаточно восстановить механику, обновить шкаф управления, поставить защиту, частотное регулирование шпинделя и цифровую индикацию по осям. Если нужно серийное изготовление деталей, рассматривают установку ЧПУ.
Практический пример: старый токарный станок используют для валов, втулок и ремонтных деталей. После шлифования направляющих, замены подшипников шпинделя, настройки суппорта и установки цифровой индикации оператор быстрее выходит в размер, а количество пробных проходов сокращается.
Перед запуском такого проекта важно определить, какие детали будут обрабатываться после модернизации. Если станок нужен только для ремонтных операций, не всегда оправдана дорогая система ЧПУ. Если же детали повторяются сериями, лучше сразу предусмотреть автоматическую подачу, удобный ввод программ и защиту рабочей зоны.
Модернизация токарных станков с ЧПУ

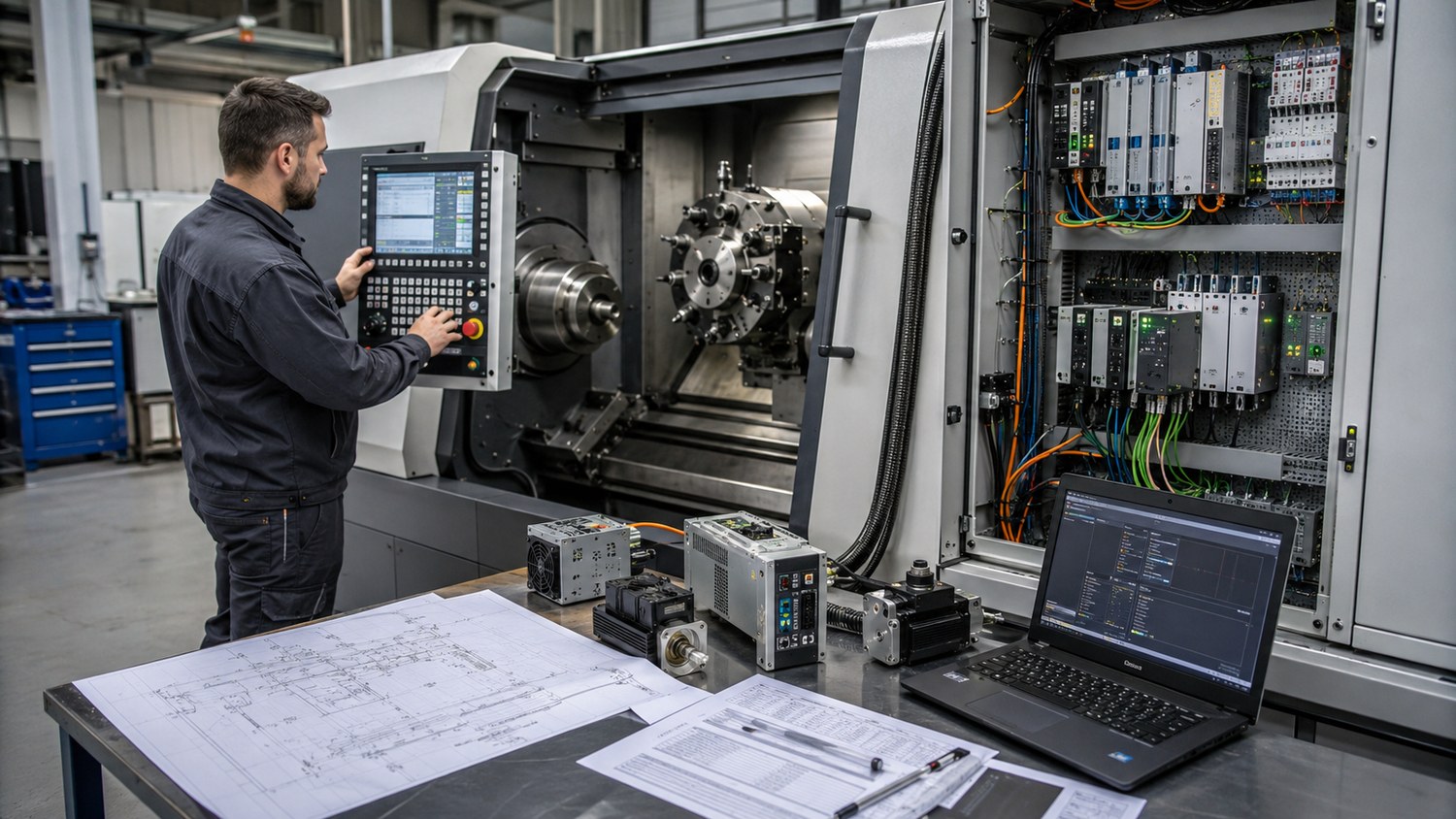

Модернизация токарных станков ЧПУ нужна, если старая система управления даёт сбои, запчасти недоступны, а механика ещё может работать. В таких проектах обновляют не только пульт, но и приводы, датчики, кабели, параметры и цепи безопасности.
Перед работами сохраняют параметры, проверяют револьверную головку, шпиндельный привод, датчики обратной связи и смазку. Затем подбирают контроллер, серводрайвы, двигатели и интерфейсы. После монтажа выполняют настройку осей, проверку нулевых точек, коррекций инструмента и пробную обработку детали.
Отдельно проверяют удобство работы наладчика: доступ к журналу ошибок, понятное сохранение параметров, возможность быстро восстановить настройки после сбоя. Для производства это не второстепенная деталь, а прямое снижение простоев при отказах и переналадке.
Модернизация фрезерных станков
Фрезерные станки модернизируют для повышения жёсткости, точности перемещений, качества поверхности и производительности. Здесь нельзя ограничиваться электрикой: изношенная станина или слабый шпиндель сведут эффект новой системы управления к минимуму.
Фрезерный станок модернизация (в том числе с ЧПУ)
Если задача звучит как «фрезерный станок модернизация», обычно речь идёт о восстановлении стола, направляющих, шпинделя, подач и системы управления. Для станка с ЧПУ дополнительно проверяют точность осей, шарико-винтовые пары, сервоприводы и программные параметры.
На универсальном фрезерном станке часто достаточно убрать люфты, восстановить направляющие, поставить частотное регулирование и цифровую индикацию. На фрезерном станке с ЧПУ чаще требуется комплекс: восстановление геометрии, замена шарико-винтовых пар, настройка сервоприводов, проверка шпинделя и обновление стойки управления.
Особенности усиления шпинделя и станины
Усиление шпинделя и станины требуется, когда станок должен работать с большими нагрузками, твёрдыми материалами или более высокими режимами резания. Без жёсткой базы модернизация даст скорость, но не даст стабильной точности.

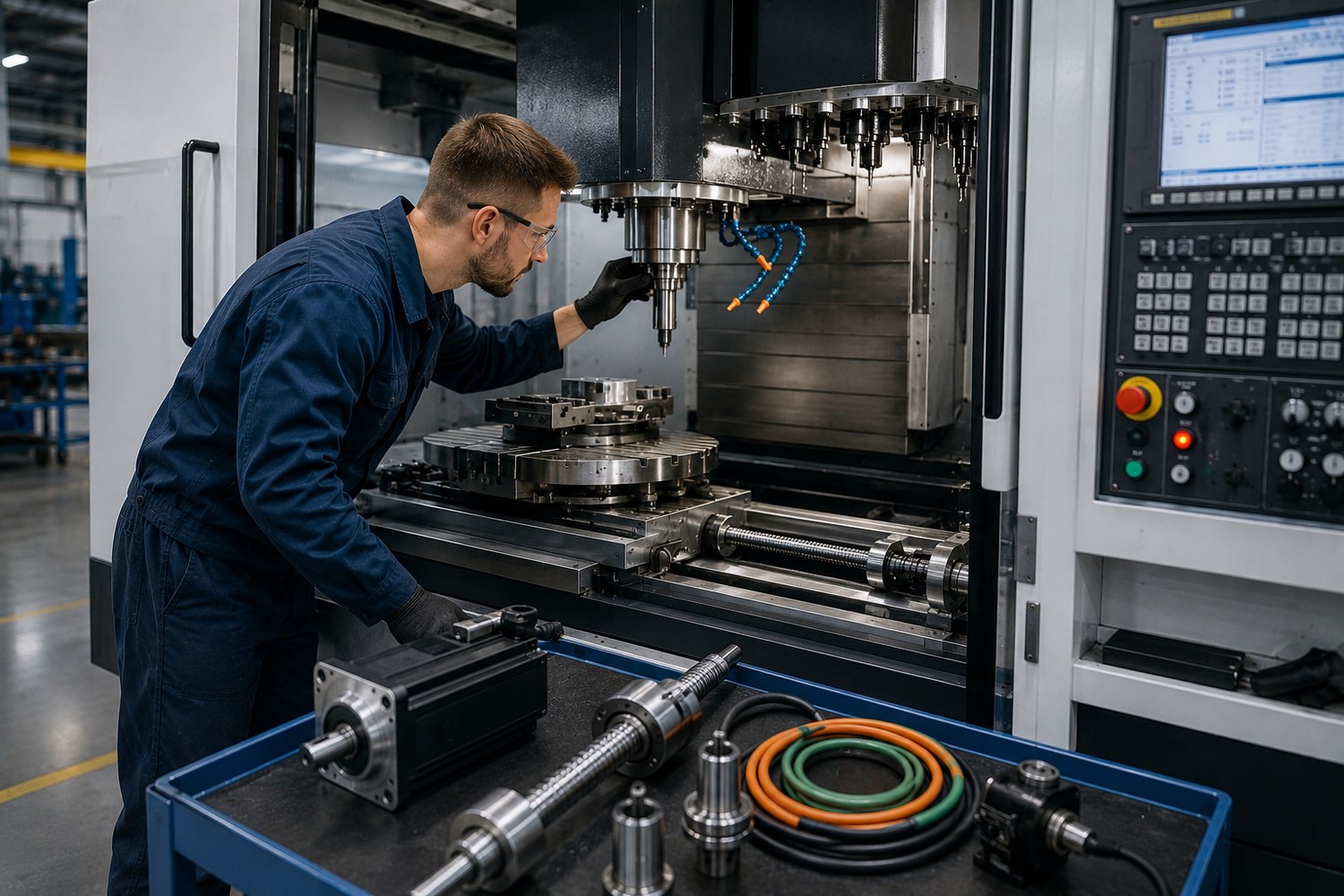

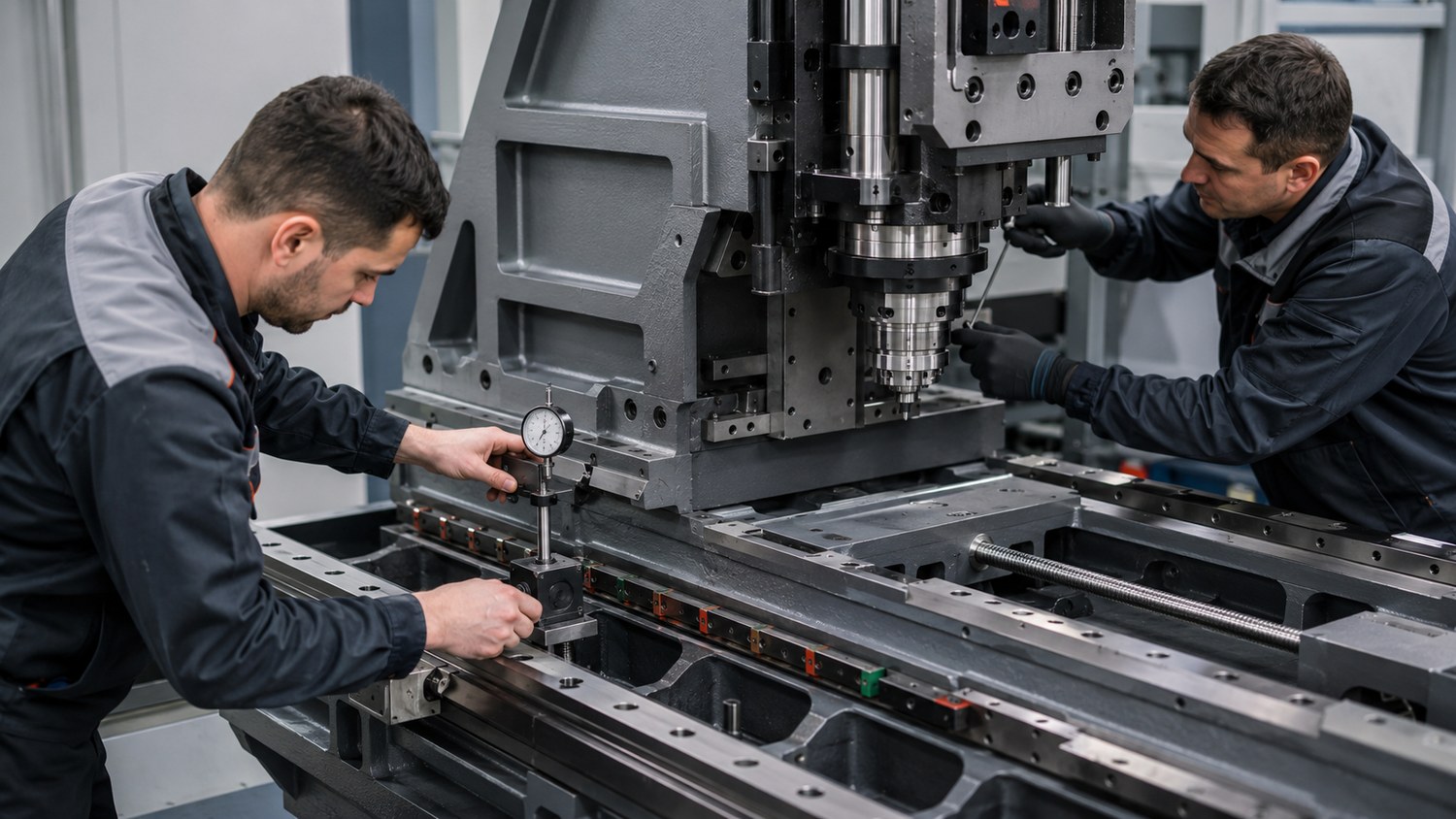

Шпиндель проверяют по биению, шуму, нагреву и вибрации. Станину и направляющие оценивают измерительным инструментом. Если есть перекосы или задиры, сначала восстанавливают геометрию, затем ставят новые приводы и систему управления. Такой порядок снижает риск вибраций после модернизации.
Если планируется обработка стали с большим съёмом, усиление должно включать проверку крепления станка к основанию, состояния клиньев, опор, кожухов и системы смазки. Иногда дешевле ограничить режимы и восстановить точность, чем добиваться от старой конструкции возможностей нового высокоскоростного центра.
Модернизация станков с ЧПУ
Модернизация станков с ЧПУ затрагивает механику, электронику, приводы, контроллер, параметры и управляющие программы. Ошибка в одном элементе может нарушить работу всего станка, поэтому проект начинают с полной диагностики и расчёта будущей нагрузки.
Сервис ремонт модернизация станков ЧПУ
Сервис, ремонт и модернизация станков ЧПУ должны идти в правильной последовательности: диагностика, восстановление базовых узлов, затем обновление управления. Если поставить новый контроллер на изношенную механику, точность не улучшится.
Комплекс «ремонт модернизация станков ЧПУ» включает проверку направляющих, шпинделя, датчиков, серводвигателей, кабелей, источников питания и аварийных цепей. В техническом задании фиксируют нужные детали, допуски, число осей, требования к скорости, состав программ и методику приёмки.

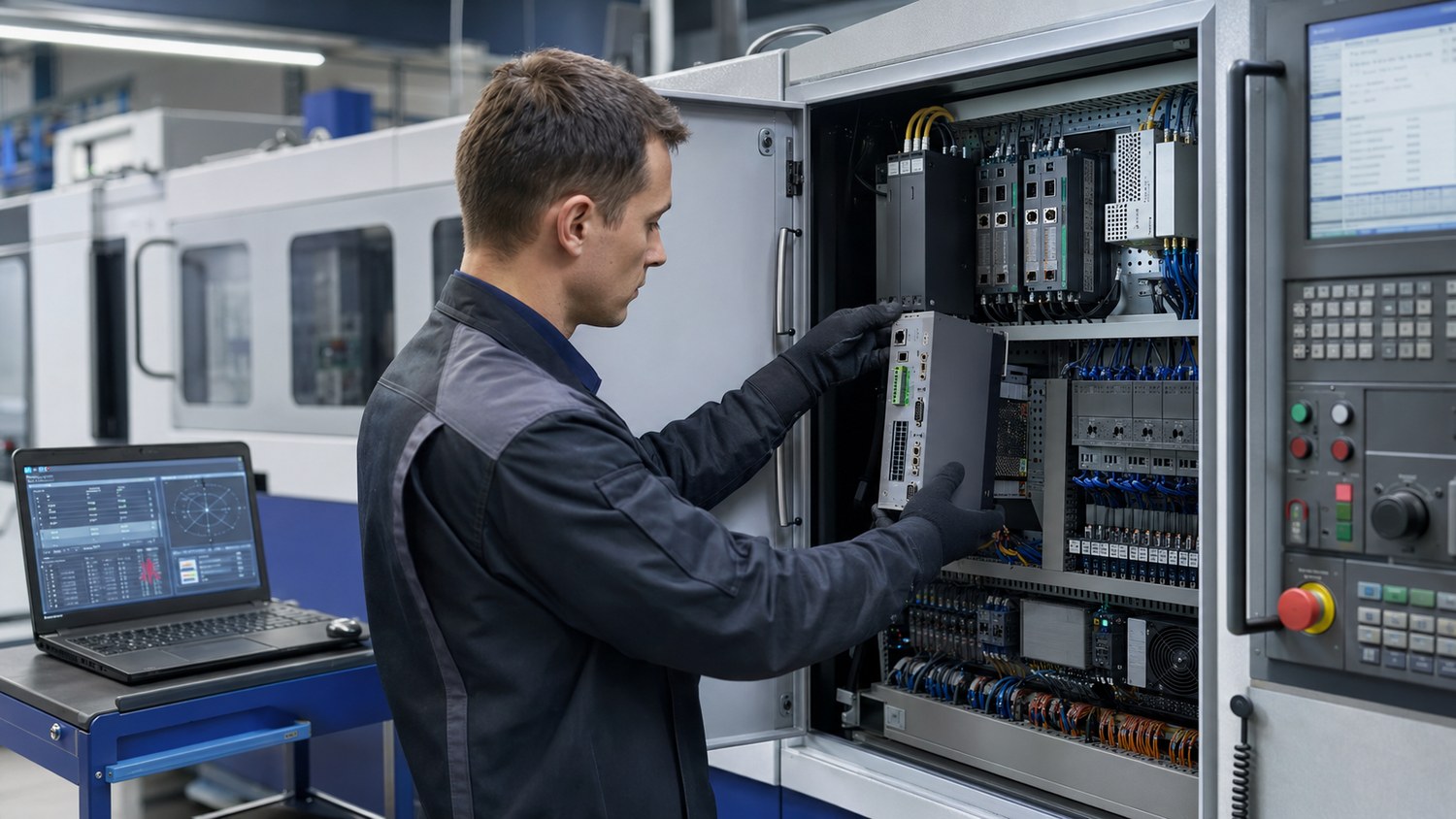

Замена систем ЧПУ и электродвигателей
Замена систем ЧПУ и электродвигателей оправдана, когда старое управление нестабильно, не поддерживает нужные функции или не имеет запасных частей. Подбирать нужно не отдельный пульт, а согласованный комплект: контроллер, приводы, двигатели, датчики, кабели и параметры.
Новые приводы повышают плавность хода и повторяемость. Но при неправильном расчёте момента возможны перегрев, рывки и потеря позиции. Поэтому до закупки комплектующих считают нагрузки, проверяют механику и готовят резервную копию старых параметров.
Модернизация расточных и сверлильных станков
Расточные и сверлильные станки модернизируют для восстановления точности отверстий, соосности, стабильности подачи и безопасности. Эти станки часто работают с корпусными деталями, поэтому геометрические ошибки быстро превращаются в дорогой брак.

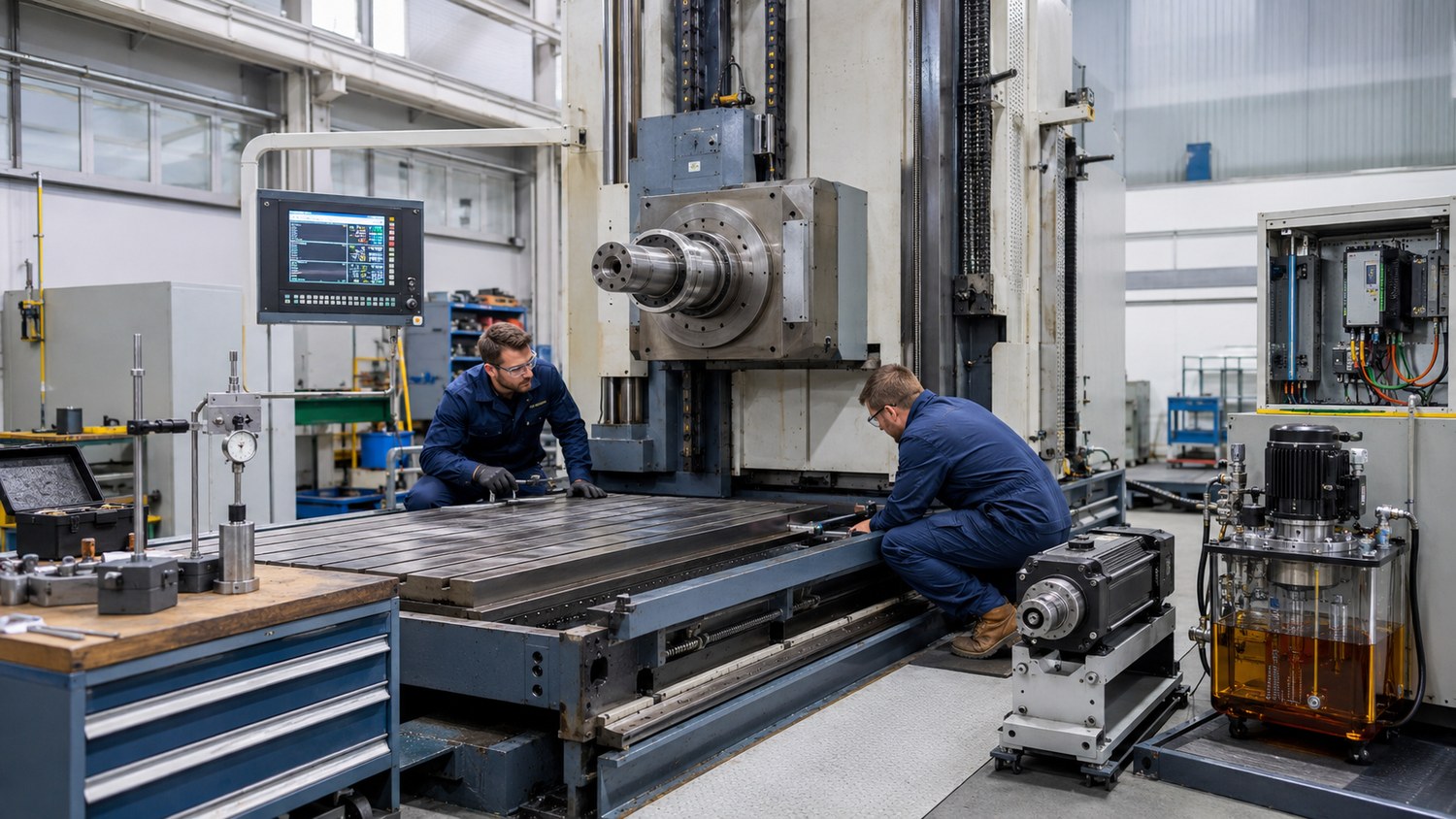

Модернизация расточного станка (горизонтально-расточного)
Модернизация расточного станка нужна, если станина и основные узлы восстановимы, но оборудование потеряло точность по столу, шпинделю или подачам. Для горизонтально-расточного станка ключевыми являются геометрия перемещений и точность позиционирования крупной детали.
Типовой проект включает выверку стола, ремонт шпиндельной бабки, восстановление направляющих, замену подшипников, обновление подачи, цифровую индикацию или ЧПУ. После работ обязательно делают контрольную обработку и измерительный протокол.
Для расточных станков особенно важно заранее согласовать методику приёмки. Недостаточно запустить шпиндель и проверить перемещение стола. Нужно обработать контрольное отверстие, проверить соосность, перпендикулярность и повторяемость, потому что именно эти параметры определяют ценность модернизации.

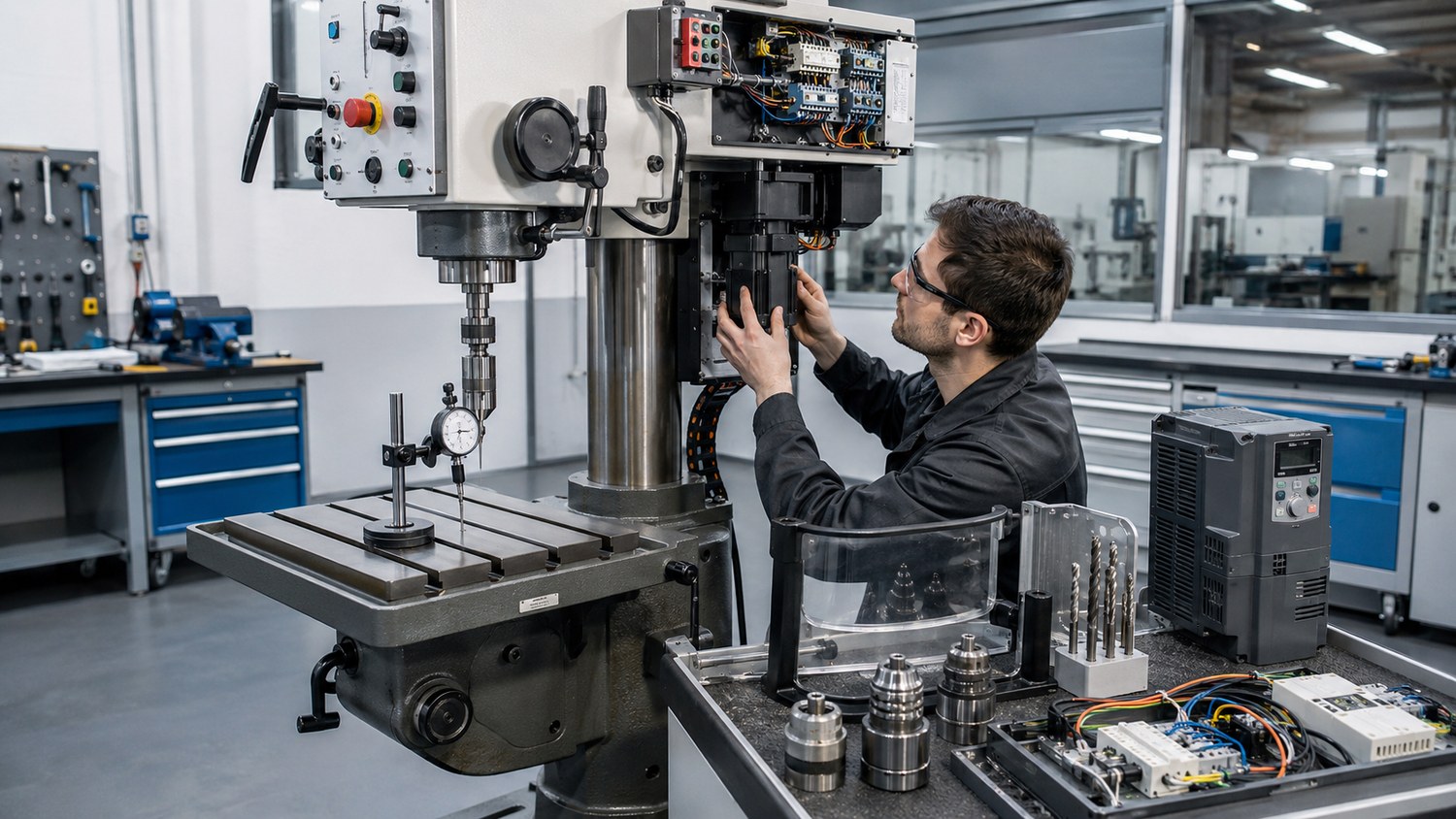

Модернизация сверлильного станка
Модернизация сверлильного станка обычно проще и дешевле, чем обновление тяжёлого оборудования, но она заметно повышает безопасность и стабильность отверстий. Основной эффект дают ремонт шпинделя, обновление подачи, электрики, защит и фиксации заготовки.
На вертикально-сверлильных и радиально-сверлильных станках проверяют биение шпинделя, пиноль, колонну, стол, зажимы и привод. В простом варианте меняют электрику, ставят частотное регулирование и защитный экран. В расширенном варианте добавляют цифровую индикацию и автоматическую подачу.
Модернизация карусельных станков
Модернизация карусельного станка связана с крупными деталями, высокой стоимостью простоя и повышенными требованиями к грузоподъёмности. Главные зоны контроля — планшайба, опоры, суппорты, направляющие, приводы, управление и фундамент.

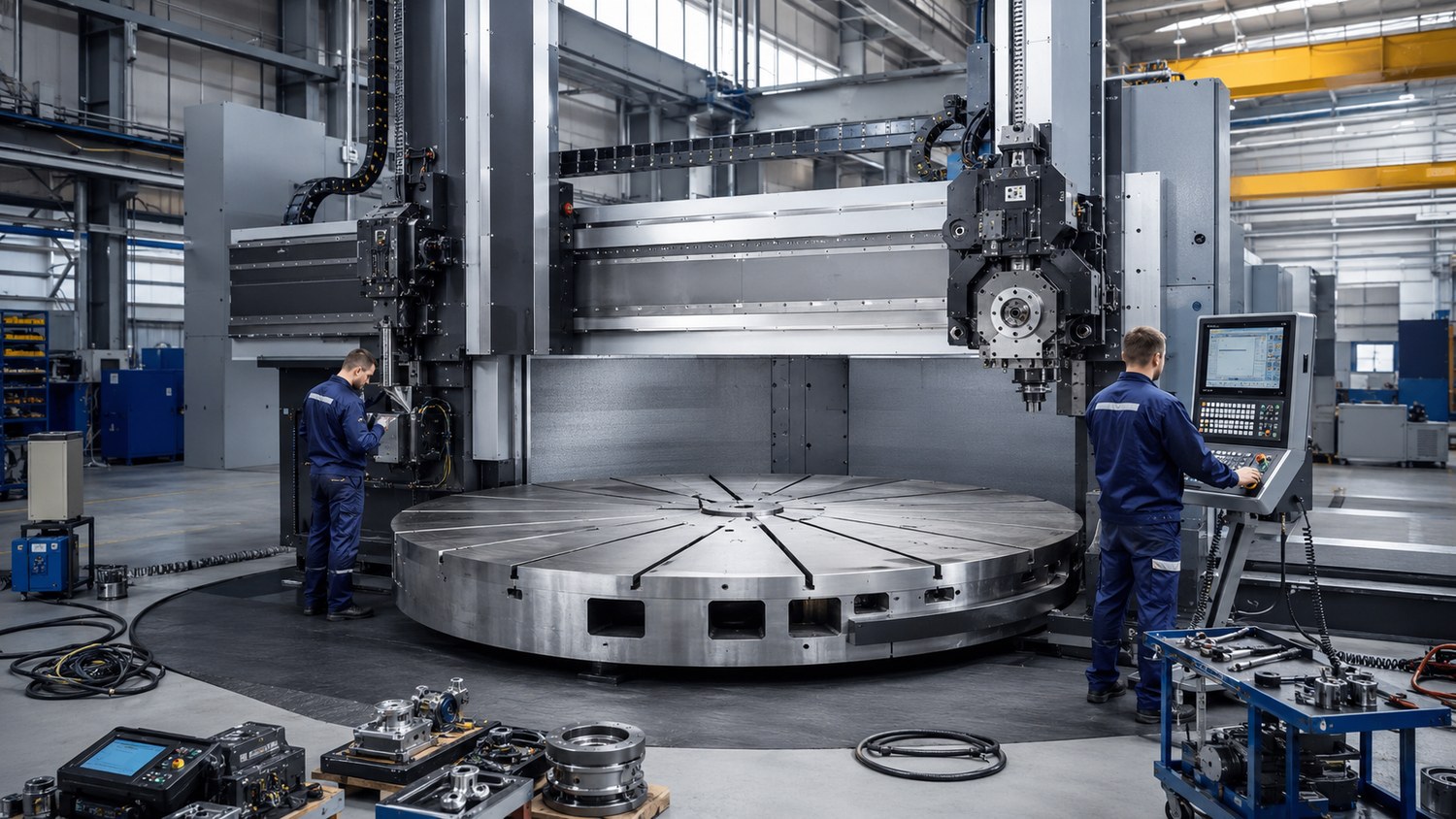

Модернизация токарно-карусельного станка
Модернизация токарно-карусельного станка включает восстановление планшайбы, опор, суппортов, коробок подач, приводов и системы управления. Цель — обеспечить безопасную и точную обработку тяжёлых деталей.

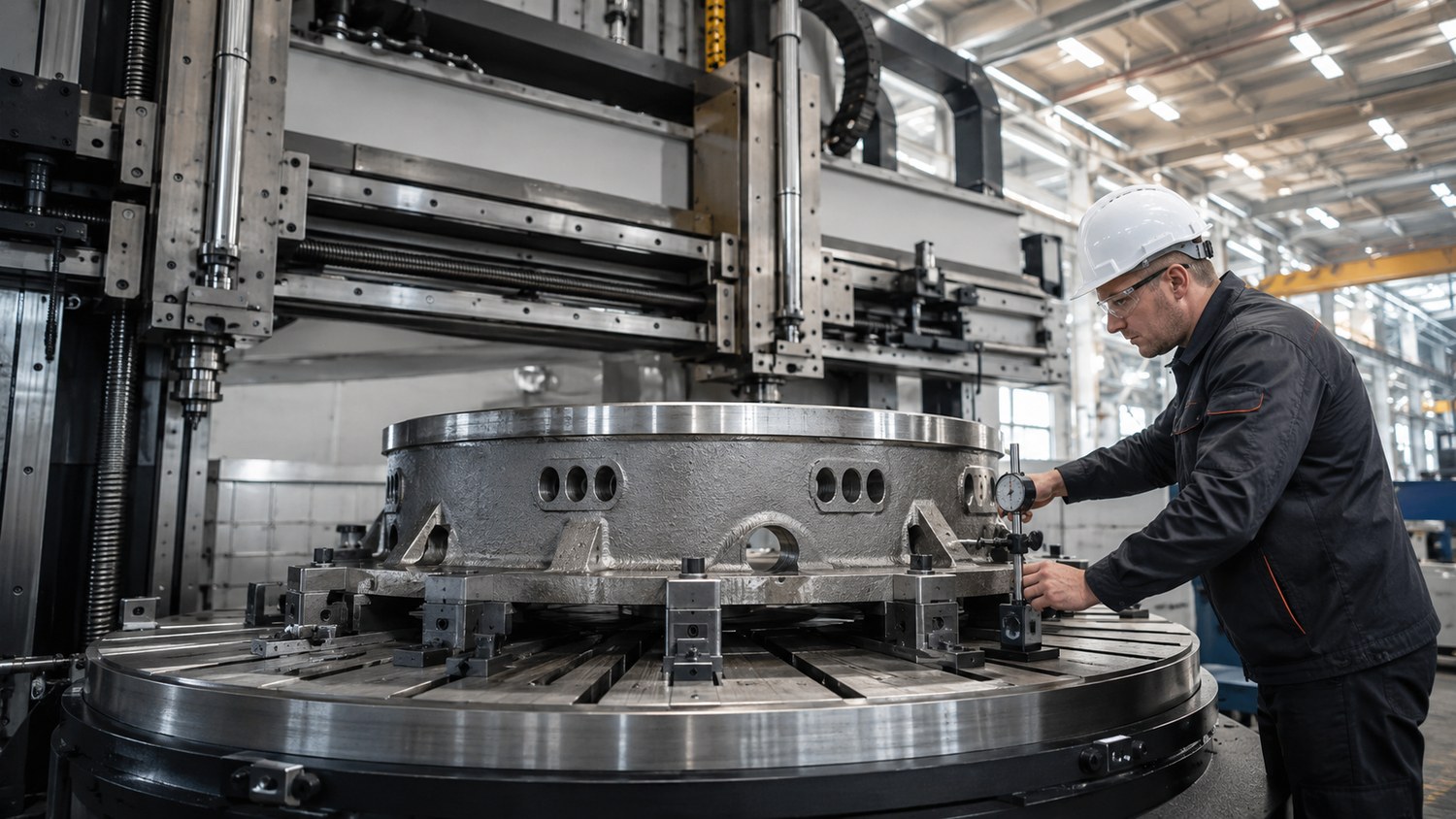

Перед проектом проверяют биение планшайбы, плавность вращения, состояние направляющих, работу гидравлики, фундамента и электрики. Если станок должен выполнять сложные операции, устанавливают новую систему ЧПУ и модернизируют приводы подач.
Увеличение грузоподъёмности и точности
Увеличение грузоподъёмности и точности возможно только после оценки станины, опор, планшайбы, привода и фундамента. Если конструкция не рассчитана на повышенную нагрузку, модернизация станет опасной и ускорит износ.
В тяжёлых проектах восстанавливают направляющие, усиливают опоры, обновляют смазку, приводы и контроль положения. После сборки проверяют вращение планшайбы, работу суппортов и точность контрольной детали. Без таких измерений нельзя подтвердить результат.
При работе с тяжёлыми деталями нужно учитывать не только паспортную грузоподъёмность, но и реальное состояние узлов после многих лет эксплуатации. Если планшайба вращается неравномерно, а суппорт имеет люфт, увеличение нагрузки без восстановления механики приведёт к браку и опасным режимам.
Модернизация лазерных станков
Модернизация лазерных станков направлена на рост скорости резки, качества кромки, стабильности фокуса и безопасности. Здесь важны источник излучения, режущая головка, оптика, охлаждение, вытяжка, газовая система и управление.
Особенности модернизации лазерного оборудования

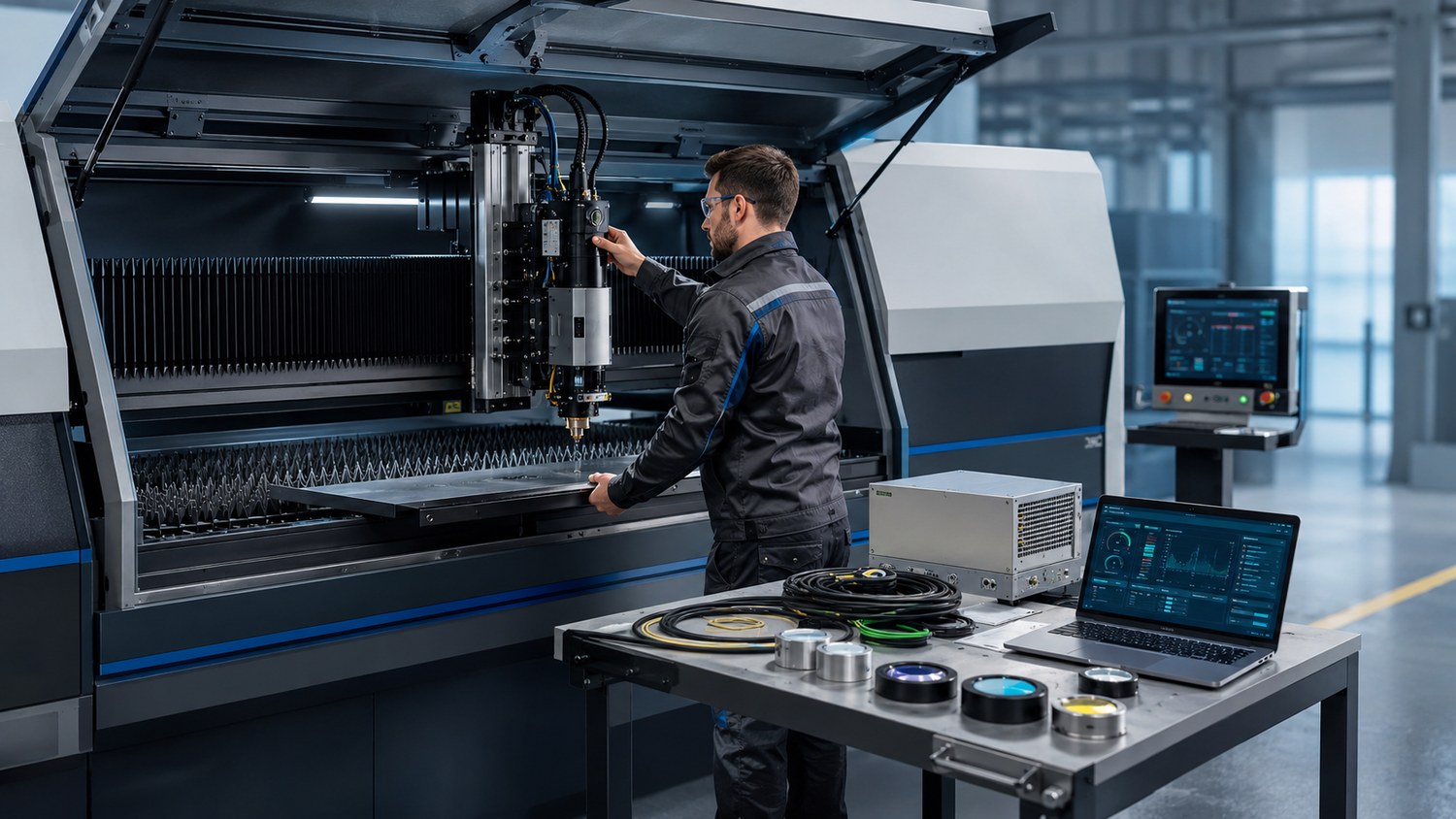

Лазерное оборудование модернизируют после проверки источника, головки, направляющих, приводов портала, охлаждения, вытяжки и газовых магистралей. Один новый источник не решит проблему, если механика портала или охлаждение работают нестабильно.
Если рез нестабилен, причина может быть в загрязнении оптики, люфтах портала, слабом охлаждении или неверных режимах. Поэтому модернизацию лазерного станка проводят как технологический проект: диагностика, подбор узлов, монтаж, настройка резки и испытания на реальных материалах.

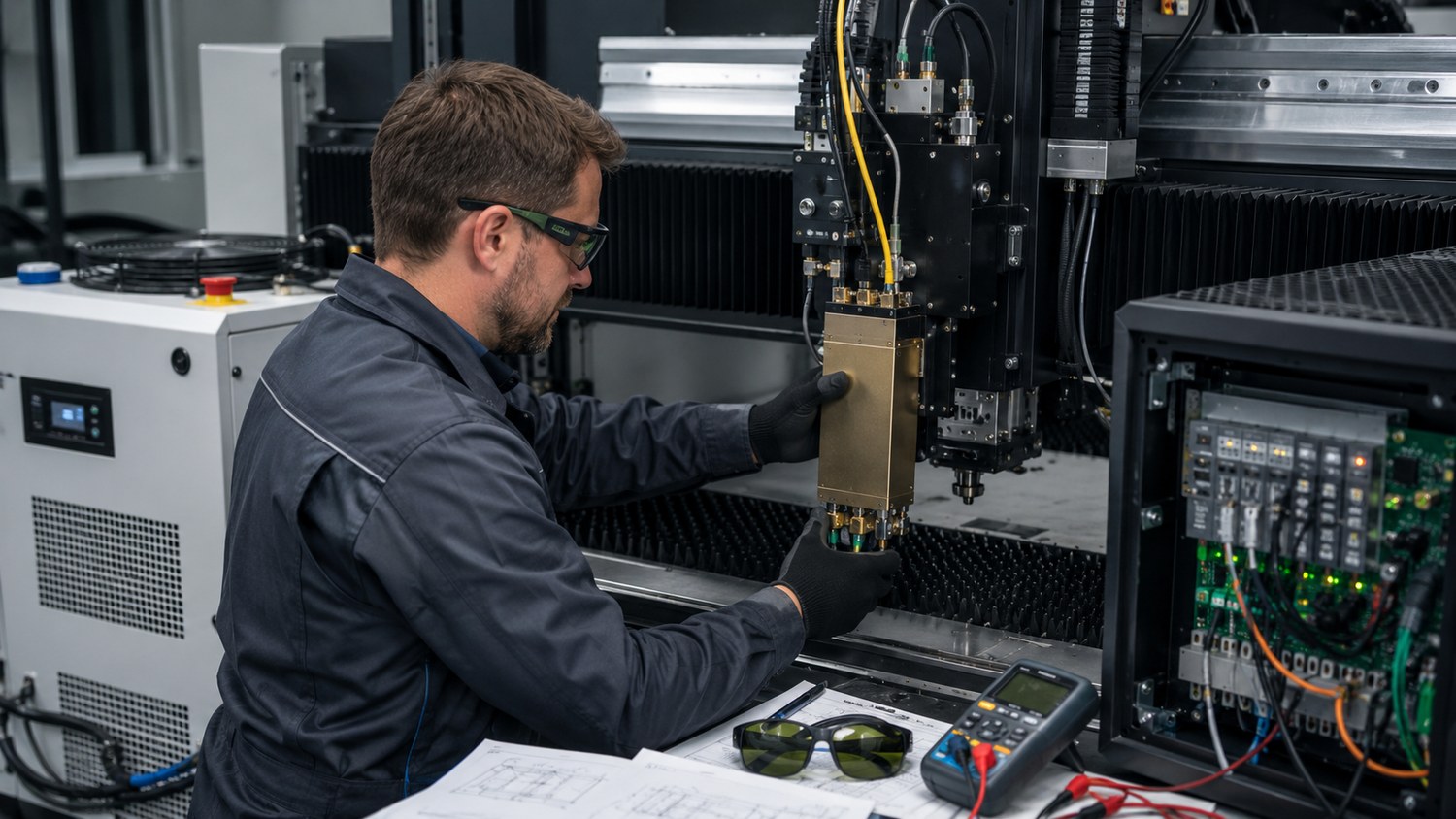

Замена источников излучения и систем ЧПУ
Замена источника излучения и системы ЧПУ оправдана, если старое оборудование не обеспечивает мощность, качество реза или надёжную работу. После замены обязательно настраивают фокус, газ, скорость, мощность и технологические карты.
Новый источник должен соответствовать оптическому тракту, охлаждению и задачам производства. Если увеличить мощность без проверки портала, вытяжки и газовой системы, качество реза может не улучшиться.
После модернизации лазерного станка желательно подготовить набор технологических карт по материалам и толщинам. Это помогает быстро передать станок в производство и не тратить недели на подбор скорости, газа, фокуса и мощности в ручном режиме.

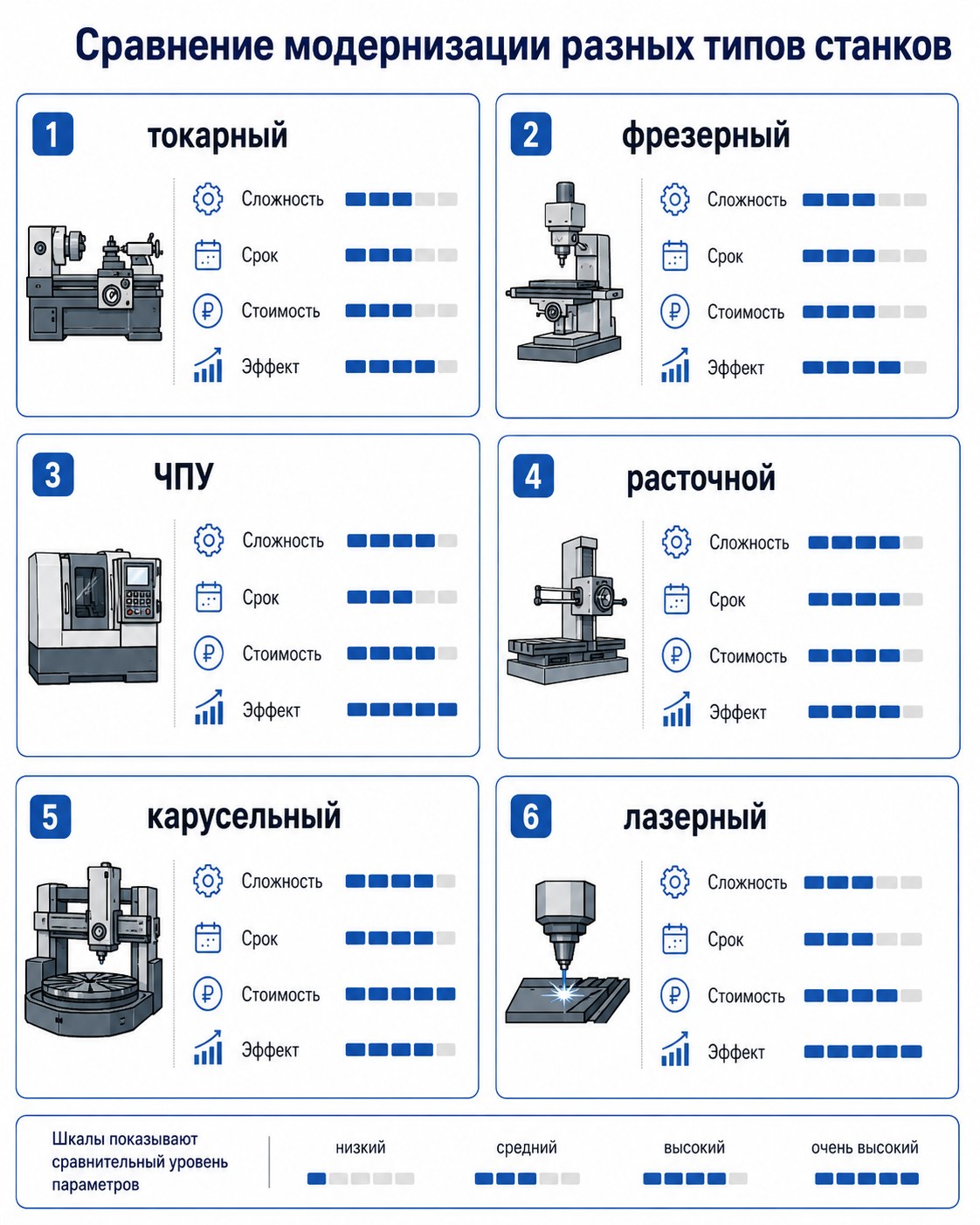

Сравнение модернизации разных типов станков
Сравнивать модернизацию нужно по исходному состоянию, стоимости, сроку простоя, риску скрытых дефектов и ожидаемому экономическому эффекту. Один и тот же бюджет даст разный результат на токарном, фрезерном, расточном, карусельном или лазерном станке.
Предварительная таблица помогает быстро сравнить типы оборудования, но не заменяет дефектацию. Окончательное решение принимают после измерения геометрии, проверки электрики и расчёта простоя.
Таблица 1. Сравнение модернизации токарных, фрезерных и расточных станков
| Тип оборудования | Что модернизируют | Наибольший эффект | Главный риск |
|---|---|---|---|
| Токарный | Шпиндель, направляющие, суппорт, электрика | Восстановление точности и удобства работы | Скрытый износ станины |
| Токарный с ЧПУ | Контроллер, приводы, датчики, револьверная головка | Снижение сбоев и рост повторяемости | Несовместимость новой электроники со старой механикой |
| Фрезерный | Стол, шпиндель, направляющие, подачи | Повышение жёсткости и качества поверхности | Вибрации после увеличения режимов |
| Расточный | Стол, шпиндельная бабка, направляющие | Возврат точности крупной обработки | Долгая выверка и дорогой простой |
| Карусельный | Планшайба, опоры, суппорты, приводы | Работа с тяжёлыми деталями | Недооценка нагрузки на опоры и фундамент |
Таблица 2. Примерная стоимость модернизации по типам оборудования в 2025–2026 годах
| Тип станка | Частичная модернизация | Комплексная модернизация | Что влияет на цену |
|---|---|---|---|
| Токарный универсальный | 0,8–2,5 млн ₽ | 2,5–5 млн ₽ | Станина, шпиндель, электрошкаф |
| Токарный с ЧПУ | 2,5–6 млн ₽ | 6–12 млн ₽ | Контроллер, приводы, револьверная головка |
| Фрезерный | 1–3 млн ₽ | 3–7 млн ₽ | Направляющие, стол, шпиндель |
| Фрезерный с ЧПУ | 4–9 млн ₽ | 9–18 млн ₽ | Оси, сервоприводы, шпиндель |
| Расточный | 5–12 млн ₽ | 12–28 млн ₽ | Размер, выверка, восстановление стола |
| Сверлильный | 0,4–1,5 млн ₽ | 1,5–3,5 млн ₽ | Шпиндель, подача, электрика |
| Карусельный | 8–18 млн ₽ | 18–40 млн ₽ | Диаметр планшайбы, опоры, ЧПУ |
| Лазерный | 2–7 млн ₽ | 7–20 млн ₽ | Источник, головка, охлаждение, ЧПУ |
Цены в таблице нужны для первичной оценки бюджета. В коммерческом предложении их уточняют после осмотра, потому что одинаковые по названию станки могут отличаться по износу, доступности деталей, сложности демонтажа, состоянию электрики и требованиям к итоговой точности.
Таблица 3. Сроки окупаемости по типам оборудования
| Тип оборудования | Срок работ | Окупаемость | Когда эффект максимален |
|---|---|---|---|
| Токарный | 2–6 недель | 8–24 месяца | Много ремонтных деталей |
| Токарный с ЧПУ | 1–3 месяца | 12–30 месяцев | Серийная обработка и частые сбои |
| Фрезерный | 1–2 месяца | 12–28 месяцев | Требуется стабильная точность |
| Расточный | 2–5 месяцев | 18–42 месяца | Крупные дорогие детали |
| Сверлильный | 1–4 недели | 6–18 месяцев | Высокая загрузка участка |
| Карусельный | 3–6 месяцев | 18–48 месяцев | Дорогой простой крупного станка |
| Лазерный | 2–8 недель | 10–30 месяцев | Рост скорости резки и снижение брака |
Когда выгоднее модернизация, а когда — покупка нового станка
Модернизация выгоднее, когда базовая конструкция сохранна, станок встроен в производство, а требуемая точность достижима восстановлением и обновлением управления. Покупка нового оборудования лучше, если старая база не выдерживает нужные режимы или модернизация приближается к цене нового станка.
Оценивайте не только цену проекта, но и простой, оснастку, обучение, доставку, фундамент, запуск и риск брака. Часто модернизация оправдана, если её стоимость не превышает 40–60 % цены сопоставимого нового станка и оборудование после работ закрывает текущие производственные задачи.
Для расчёта полезно сравнить три величины: стоимость модернизации, потери от простоев за год и прибыль от дополнительной загрузки после обновления. Если станок после проекта снимает узкое место участка, окупаемость может быть быстрее, чем показывает простое сравнение цен.

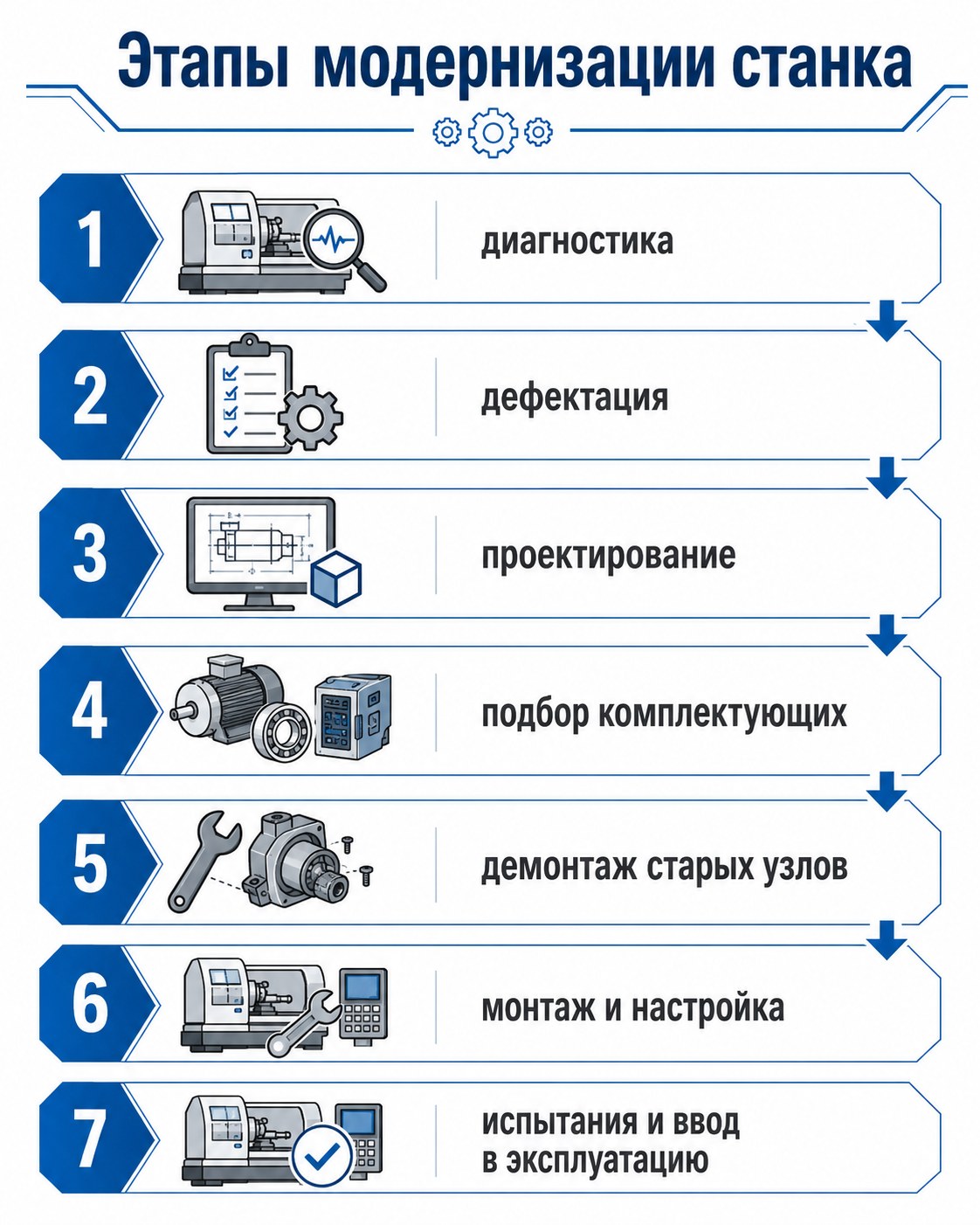

Этапы модернизации по типам оборудования

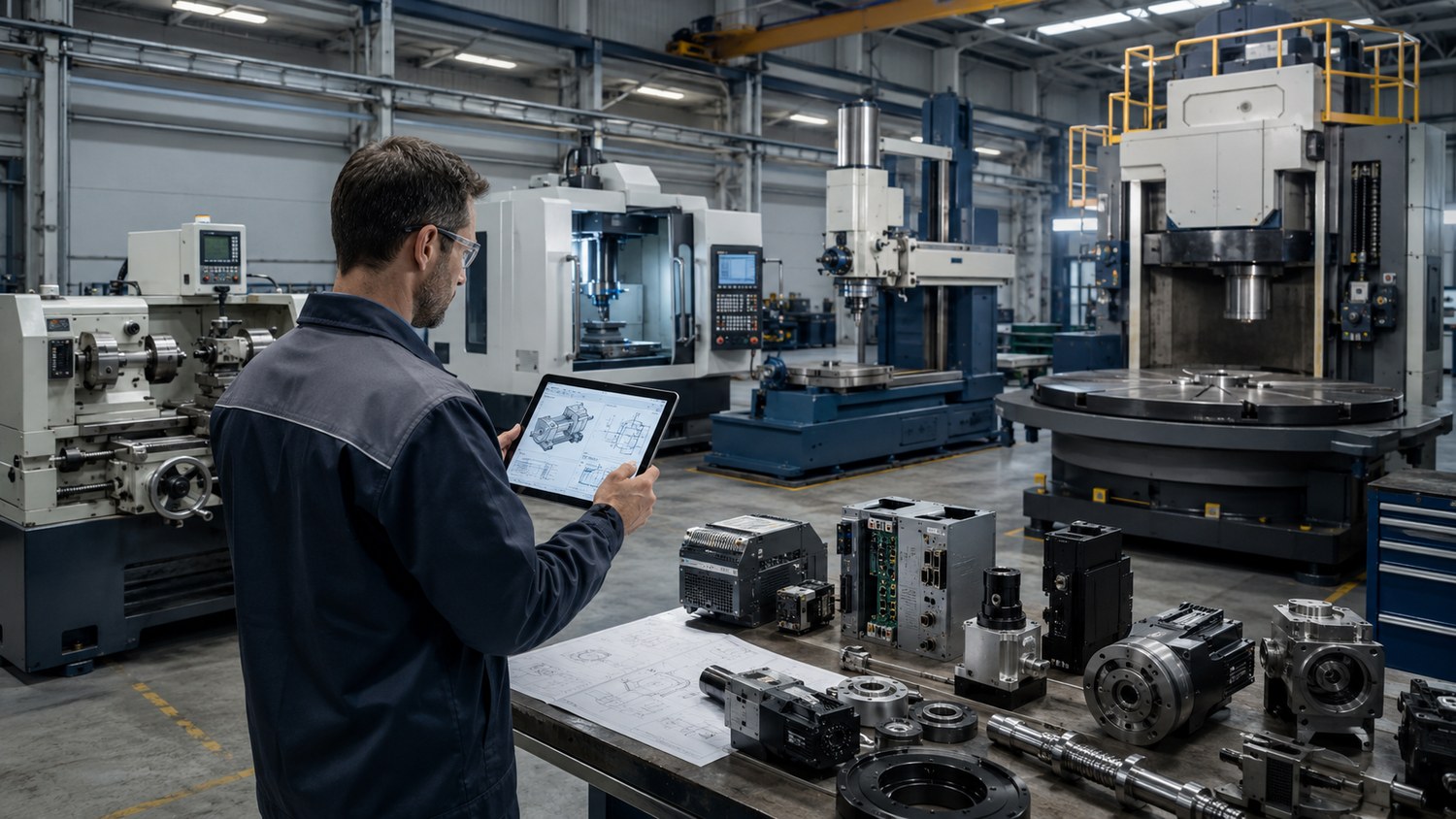

Этапы модернизации включают диагностику, дефектацию, проектирование, подбор комплектующих, демонтаж, монтаж, настройку, испытания и ввод в эксплуатацию. Последовательность важна: нельзя закупать узлы до понимания реального состояния станка.
Общие и специфические этапы работ
Общие этапы похожи для всех станков, но контрольные точки различаются. Для токарного станка важны шпиндель и суппорт, для фрезерного — жёсткость и оси, для расточного — геометрия стола, для карусельного — планшайба, для лазерного — источник и оптика.
Таблица 4. Чек-лист подготовки станка к модернизации
| Что проверить | Зачем | Что подготовить |
|---|---|---|
| Паспорт и схемы | Понять конструкцию | Паспорт, электрические схемы, чертежи |
| Точность | Зафиксировать исходное состояние | Протокол измерений, карта дефектов |
| Механика | Оценить смысл работ | Данные по шпинделю, направляющим, столу |
| Электрика | Найти устаревшие элементы | Фото шкафа, список аппаратов, схемы |
| ЧПУ и параметры | Сохранить логику станка | Резервные копии, программы, список ошибок |
| Приводы | Подобрать совместимые узлы | Расчёт нагрузки, скорость, момент |
| Производственный график | Снизить потери от простоя | Окно ремонта, запас деталей, план запуска |
| Приёмка | Проверить результат | Методика испытаний, допуски, контрольная деталь |
Для тяжёлых станков добавляют проверку фундамента и грузоподъёмных операций. Для ЧПУ обязательно сохраняют параметры и программы. Для лазерных станков отдельно проверяют охлаждение, вытяжку и газовую систему. Сроки лучше согласовывать с учётом поставки комплектующих и загрузки участка.
Документы после модернизации должны остаться у предприятия: обновлённые электрические схемы, перечень комплектующих, параметры ЧПУ, инструкции по обслуживанию, протоколы измерений и акты испытаний. Без этого через несколько месяцев обслуживать обновлённый станок будет сложно даже опытному механику.
Типичные ошибки при модернизации разных станков
Типичные ошибки возникают, когда проект начинают без дефектации, выбирают комплектующие только по цене или не связывают новую электронику со старой механикой. В результате станок выглядит обновлённым, но не достигает нужной точности и надёжности.
Главные ошибки: замена ЧПУ без проверки направляющих, неверный расчёт приводов, отсутствие резервных копий, экономия на кабелях, отсутствие методики приёмки, игнорирование безопасности и неполная документация. Чтобы снизить риски, в договоре фиксируют состав работ, комплектующие, требования к точности, гарантию, сроки и перечень передаваемых документов.
FAQ: частые вопросы о модернизации станков
Сколько стоит модернизация токарного станка с ЧПУ?
Модернизация токарного станка с ЧПУ обычно стоит от 2,5 до 12 млн ₽. Цена зависит от состояния механики, контроллера, приводов, датчиков, револьверной головки и объёма пусконаладки.
В чём особенности модернизации фрезерных станков?
Главная особенность — зависимость результата от жёсткости станка, состояния шпинделя и точности осей. Если не восстановить геометрию, новая электроника не даст стабильной обработки.
Какой станок проще всего модернизировать?
Проще всего модернизировать сверлильные и универсальные токарные станки с сохранной механикой. Они имеют меньше сложной электроники и обычно требуют более короткого простоя.
Стоит ли модернизировать старый расточный станок?
Стоит, если станина, стол и шпиндельная группа восстановимы. Для крупногабаритной обработки модернизация расточного станка часто дешевле и быстрее покупки нового оборудования.
Какой срок окупаемости модернизации карусельного станка?
Обычно окупаемость модернизации карусельного станка составляет 18–48 месяцев. Срок зависит от загрузки, цены простоя, стоимости деталей и объёма восстановления планшайбы, опор и управления.
Можно ли модернизировать лазерный станок?
Да, если механика портала, охлаждение и базовая конструкция пригодны для дальнейшей работы. Чаще всего обновляют источник излучения, режущую головку, ЧПУ, вытяжку и технологические режимы.
Что выгоднее — модернизация или покупка нового станка?
Модернизация выгоднее при сохранной базе и понятных задачах производства. Новый станок лучше, если старое оборудование не может обеспечить нужную рабочую зону, точность, скорость или автоматизацию.
Как правильно выбрать подрядчика для модернизации ЧПУ-станка?
Выбирайте исполнителя по опыту с конкретным типом станка, умению проводить дефектацию, понятной смете, методике приёмки и готовности передать документацию. Хороший подрядчик не обещает результат без измерений и технического задания.
