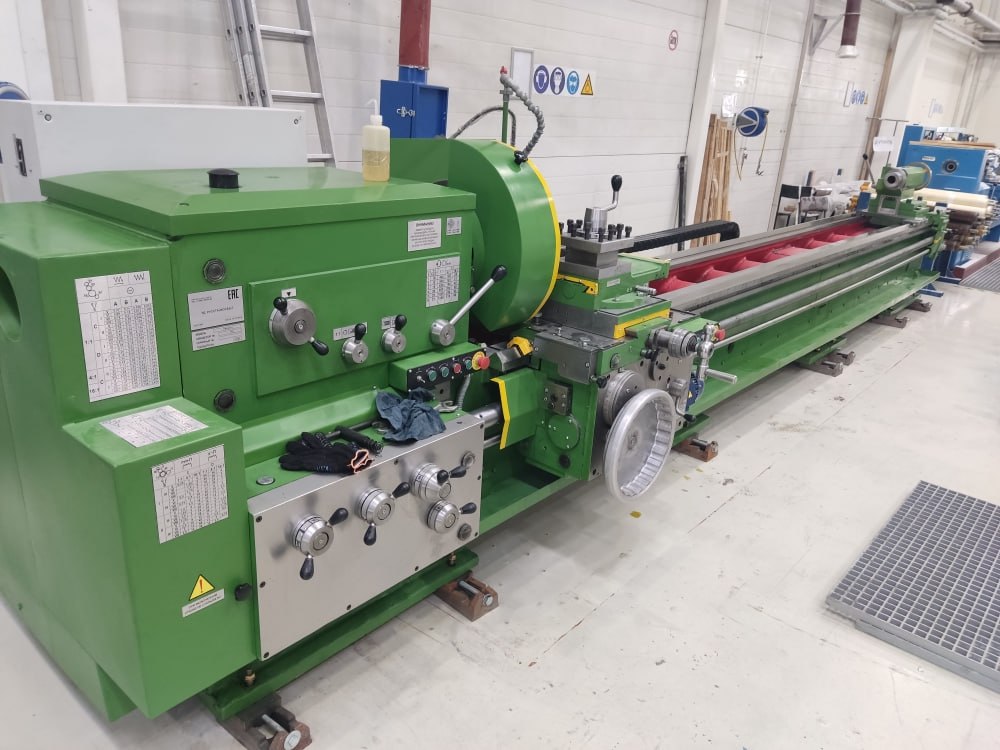

Станок токарно винторезный модель 1М63Н (ДИП-300, 163, 1М63)

Стоимость:7 666 666 ₽

Токарно-винторезный станок 1М63Н предназначен для выполнения различных токарных работ: обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне. Это последнее поколение знаменитого токарного станка ДИП-300 Благодаря жесткости, виброустойчивости и температурной стабильности, токарно-винторезный станок 1М63Н, позволяет получать необходимую точность обработки; 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают эксплуатацию токарно-винторезного станка 1М63Н в течение длительного времени, с сохранением первоначальной точности. Частота обратного вращения шпинделя в 1,3 раза выше, чем прямого, что сокращает время обработки резьб. - Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте. - Точение коротких конусов производится механической подачей резцовых салазок, развёрнутых на нужный угол. Коробка подач обладает высокой жесткостью кинематической цепи. Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы. Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке. Комплектация станка Стандартная комплектация: - Люнет неподвижный (Ø20-350 мм) - Люнет подвижный (Ø20-150 мм) - Патрон трехкулачковый Ø400 мм - Комплект сменных зубчатых колес - Центр упорный - Комплект клиновых опор - Комплект анкетных болтов - Полный комплект технической документации (РЭ электрическая часть, РЭ механическая часть) Дополнительная комплектация: - Патрон четырехкулачковый Ø500мм - Резьбоуказатель - Конусная линейка - Резцедержатель с быстросъемными блоками - Устройство цифровой индикации - Поводковый патрон - Центр вращающийся - Люнет подвижный (Ø20-160 мм) - Люнет неподвижный (Ø200-410мм, Ø40-215мм, Ø20-160мм)

Технические Характеристики

Наибольший диаметр заготовки устанавливаемой над станиной, мм 700

Наибольший диаметр заготовки, обрабатываемой над станиной, мм 630

Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 350

Наибольшая длина обрабатываемой заготовки, мм 750; 1500; 2000; 3000; 4000; 5000; 8000; 10000

Размер конца шпинделя передней бабки по DIN 11М

Количество ступеней частот вращения шпинделя 22

Диаметр цилиндрического отверстия в шпинделе, мм 105

Пределы частот вращения шпинделя, об/мин 10-1250

Пределы продольных подач, мм/об0,033 – 5,6

Пределы поперечных подач, мм/об0,013 – 2,064

Пределы резцовых салазок, мм/об 0,010 – 1,76

Величина шагов нарезания метрических резьб, мм 1 – 224

Величина шагов нарезания дюймовых резьб, ниток/дюйм 28 – 0,25

Величина шагов нарезания модульных резьб, модуль 0,25 – 56

Величина шагов нарезания питчевых резьб, питч диаметр112 – 0,5

Ускоренное продольное перемещение суппорта, м/мин 5,2

Ускоренное поперечное перемещение суппорта, м/мин 2

Наибольший вес устанавливаемой заготовки, кг 3500

Мощность главного привода, кВт 15

Масса, кг 4200, 4840, 5100, 5750, 6900, 9000, 11800, 13200

Длина, мм 3000, 3740, 4230, 5240, 6240, 7240, 10300, 12420

Ширина, мм 1780

Высота, мм 1550
